Весы электронные SM, RM, 65732-16

Назначение

Весы электронные SM, RM (далее - весы) предназначены для статического измерения массы товаров при торговых операциях.

Описание

Принцип действия весов основан на преобразовании силы тяжести взвешиваемого груза весоизмерительным тензорезисторным датчиком (далее - датчик) в электрический сигнал, с последующей обработкой его в цифровой вид и выдачи измеренных значений массы на цифровой дисплей (далее - дисплей) и печатающее устройство (принтер).

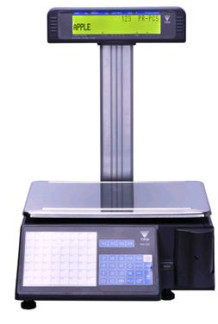

Весы состоят из корпуса, грузоприемного устройства (далее - ГПУ) с весоизмерительными тензорезисторными датчиками, терминала, дисплея для покупателя и принтера для печати этикеток или чеков.

Весы выпускаются в следующих модификациях SM и RM, которые отличаются метрологическими характеристиками и конструктивными исполнениями корпуса.

Терминал включает в себя дисплей для оператора в виде жидкокристаллического цветного или монохромного монитора с сенсорной панелью. Терминал может устанавливаться либо на корпусе весов, либо на стойке, закрепленной на корпусе весов.

Дисплей для покупателя может быть выполнен жидкокристаллическим цветным, либо монохромным и устанавливаться, либо на корпусе весов, либо на стойке, закрепленной на корпусе весов.

Различные варианты используемых дисплеев и принтеров, а также их расположение обозначаются соответствующими индексами, которые приведены в таблице 1.

Таблица 1

Различные конструктивные исполнения весов, обозначаются соответствующими индексами, которые приведены в таблице 2.

Таблица 2

Весы могут иметь встроенные интерфейсы RS-232, Ethernet, USB, RS-232, Ethernet, USB, Wi-Fi, работающие с периферийными устройствами (ПУ). Интерфейсы в зависимости от встроенных интерфейсов обозначаются соответствующим индексом, представленным в таблице 3.

Весы изготавливаются двухинтервальными и при заказе имеют обозначения вида: SM (RM) -[ 1][2][3][4] где SM или RM - обозначение типа весов;

[1]    - вид терминала и блока печати: SM-320, RM-40, RM-50, RM-60, RM-5800 - индекс в таблице 1;

[2]    - конструктивное исполнение: P, B, EV, EVL, BS, H - индекс в таблице 2;

[3]    - максимальная нагрузка (Мах) весов, кг: 6, 15, 30;

[4]    - встроенные интерфейсы ETH, WLAN - индекс в таблице 3.

Пример записи обозначения весов при заказе:

Весы электронные RM-5800 BS15 ETH; Весы электронные SM-320 EV6 WLAN.

Весы имеют следующие устройства и функции:

-    устройство первоначальной установки нуля (ГОСТ OIML R 76-1-2011 Т.2.7.2.4);

-    устройство слежения за нулем (ГОСТ OIML R 76-1-2011 Т.2.7.3);

-    устройство тарирования (выборки массы тары) (ГОСТ OIML R 76-1-2011 Т.2.7.4);

-    устройство предварительного задания значения массы тары (ГОСТ OIML R 76-1-2011

T.2.7.5);

-    полуавтоматическое устройство установки нуля (ГОСТ OIML R 76-1-2011, Т.2.7.2.2);

-    устройство установки весов по уровню (ГОСТ OIML R 76-1-2011, п. Т.2.7.

Весы имеют следующие режимы работы (ГОСТ OIML R 76-1-2011 п. 4.20):

-    счетный;

-    суммирования;

-    статистической обработки;

-    вычисления процентных соотношений.

В весах предусмотрены следующие режимы работы (ГОСТ OIML R 76-1-2011, п.4.20):

-    вычисление стоимости товаров по массе и цене;

-    вычисление стоимости штучных товаров по количеству и цене за штуку;

-    суммирование стоимости товаров при обычном взвешивании и в штучном режиме;

-    программирование цен товаров и вызов их из энергонезависимой памяти весов.

-    запись и хранение в энергонезависимой памяти весов информации о товарах;

-    печатание этикетки со значениями измеренной массы или введенного количества товара, введенной цены и рассчитанной по ним стоимости взвешиваемого товара, его названием и другими сведениями о нём, а также со штрих-кодом, могущим содержать значения измеренной массы, рассчитанной стоимости.

На корпусе весов должна быть прикреплена табличка (разрушающаяся при ее удалении), содержащая следующую маркировку:

-    наименование и обозначение весов;

-    товарный знак предприятия-изготовителя;

-    значение максимальной нагрузки (Max);

-    значение минимальной нагрузки (Min);

-    значение поверочного интервала (е);

-    значение действительной цены деления (шкалы) (d);

-    обозначение класса точности весов по (ГОСТ OIML R 76-1-2011);

-    знак утверждения типа средств измерения;

-    максимальный диапазон устройства выборки массы тары (Т);

-    диапазон рабочих температур;

-    номер весов по системе нумерации предприятия-изготовителя.

Программное обеспечение

Программное обеспечение (далее - ПО) весов является встроенным, т.к. используется в стационарной аппаратной части с определенными программными средствами, и не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств без нарушения пломбы поверителя.

Метрологически значимое ПО загружается в микросхему, расположенную на основной плате, посредством компьютера с использованием специальной программы-загрузчика.

Изменение ПО невозможно без применения специализированного оборудования производителя. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования.

Номер версии ПО зависит от модификации весов. Различные номера версий ПО несовместимы друг с другим. Идентификационным признаком ПО служит наименование и номер версии, который отображается на дисплее терминала при включении весов в сеть или может быть вызван через меню ПО.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитными пломбами с нанесенными знаками поверки винтов крышки переключателя режима как показано на рисунке 3.

Дополнительно для защиты законодательно контролируемых параметров используется административный пароль.

Нормирование метрологических характеристик проведено с учетом применения ПО.

Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 4 - Идентификационные данные ПО

Технические характеристики

Класс точности по ГОСТ OIML R 76-1-2011 ...............................................................средний (III).

Число поверочных делений, Max/e..............................................................................................3000.

Значения Min, Мах, е, d, пределов допускаемой погрешности при первичной поверке (mpe), в соответствующих интервалах нагрузки (m), число поверочных интервалов (n), и диапазона выборки массы тары весов (Т), для модификаций весов приведены в таблице 5.

Пределы допускаемой погрешности весов в эксплуатации равны удвоенному значению пределов допускаемой погрешности при поверке.

Пределы допускаемой погрешности после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто при любом значении массы тары.

Таблица 6 - Основные технические характеристики

Габаритные размеры весов, размеры ГПУ и масса весов в зависимости от конструктивного исполнения приведены в таблице 7.

Таблица 7

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом и на табличку, прикрепленную на корпусе весов, фотохимическим способом.

Комплектность

Таблица 8 - Комплектность средства измерений

Поверка

осуществляется по документу ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания». (Приложение ДА. Методика поверки).

Основные средства поверки:

Рабочий эталон 4-го разряда по ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы» гири номинальной массой от 100 мг до 20 кг, класса точности М1 по ГОСТ OIML 111-1-2009 «Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3 и M3. Метрологические и технические требования».

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и на пломбы, как показано на рисунке 2.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Нормативные документы, устанавливающие требования к весам электронным SM, RM

ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

Техническая документация изготовителя.
