| Номер в госреестре | 65734-16 |
| Наименование СИ | Машины универсальные испытательные |
| Обозначение типа СИ | Z |
| Изготовитель | "Zwick GmbH & Co. KG", Германия |
| Год регистрации | 2016 |
| Срок свидетельства | 23.11.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины универсальные испытательные серии Z (далее - машины) предназначены для измерений силы и деформации при испытаниях материалов на растяжение, сжатие и изгиб.
Принцип действия машин основан на преобразовании электрической энергии приводом в линейное перемещение подвижной траверсы и соответствующую нагрузку, прикладываемую к образцу, которая преобразуется тензорезисторным силоизмерительным датчиком в электрический сигнал, изменяющийся пропорционально нагрузке.
Машины состоят из основания, на котором закреплены нагружающая рама и направляющие колонны с подвижной и неподвижной траверсами, захватами образца на траверсах, привода подвижной траверсы, датчика силы, датчика перемещения подвижной траверсы, электронного блока управления.
Испытываемый образец закрепляется в захватах подвижной и неподвижной траверсы. Скорость перемещения подвижной траверсы задаётся с помощью электронного блока управления. Нагрузка, прикладываемая к испытываемому образцу, измеряется тензорезисторным датчиком силы, размещенным на траверсе, который может работать на растяжение и сжатие.
Диапазон перемещения подвижной траверсы зависит от высоты рамы и испытательных приспособлений. Перемещение подвижной траверсы измеряется датчиком перемещения. Значения силы и перемещения отображаются на дисплее персонального компьютера.
Электронный блок предназначен для управления режимами работы машин, обработки, хранения, отображения и передачи значений силы и деформации на внешние устройства.
В зависимости от модификации нагружающая рама может располагаться как в вертикальной, так и горизонтальной плоскости. Также возможно наличие дополнительной боковой зоны испытаний.
Машины универсальные испытательные серии Z комплектуются одним или несколькими датчиками силы (не более 5) с различными диапазонами измерений, не превышающими верхний предел измерений силы машины, который указан на её раме.
Машины могут быть укомплектованы различными датчиками продольной и поперечной деформации с различными диапазонами измерений, отвечающими требованиям испытаний. По виду контакта с испытываемым датчики продольной и поперечной деформации могут быть контактными или бесконтактными.
Выпускаются следующие модификации машин: Z0.5, Z1.0, Z2.5, Z5.0, Z005, Z010, Z020, Z030, Z050, Z100, Z150, Z250, Z300, Z400, Z600, Z1200, Z1600, Z2000, Z2500, Z400, Z600, Z1200, Z1600, Z2000, Z2500.
Выпускаемые модификации машин различаются дизайном, габаритными размерами и массой, которые отвечают требованиям различных испытаний, диапазоном измерений силы, удлинения образца, перемещения траверсы и допускаемой относительной погрешностью измерений силы.

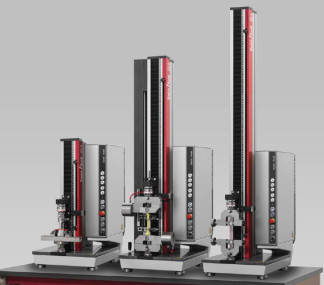

Модификации Z0.5, Z1.0, Z2.5, Z5.0 имеют одну направляющую колонну и одну шариковинтовую пару.
Модификация Z005 имеет две направляющие колонны и две шариковинтовые пары.
Модификации Z010, Z020, Z030, Z050, Z100, Z150, Z250 имеют две или четыре направляющие колонны и две шариковинтовые пары.
Модификация Z300 имеет четыре направляющие колонны и две шариковинтовые пары.
Модификации Z400, Z600, Z1200, Z1600, Z2000, Z2500, имеют две или четыре направляющие колонны, электромеханический или гидравлический привод.
Наименование модификации указано на фронтальной стороне машин. Идентификация машины осуществляется методом последовательного визуального осмотра рамы (фронтальная сторона машины), заводских табличек датчиков силы, отображающих
информацию об их верхних пределах измерений, а также изучения нормативно-технической документации, которая входит в комплект поставки машины и содержит информацию о технических характеристиках, массе, габаритных размерах.
Заводская табличка на электронном блоке управления машин отображает информацию о машине в соответствии с внутренней классификацией изготовителя.
Для ограничения доступа в целях несанкционированной настройки и вмешательства производится опломбирование посредством нанесения специальной наклейки на винт штекера датчика силы.
Программное обеспечение «testXpert», «testXpert II» разработано специально для машин и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
Программное обеспечение защищено от несанкционированного доступа ключом электронной защиты. Уровень защиты программного обеспечения «Высокий» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные программного обеспечения приведены в таблице 1
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | testXpert | testXpert II |
| Номер версии (идентификационный номер ПО), не ниже | 7.0 | 1.41 |
| Цифровой идентификатор ПО | 34d9fb04c9f4339665975 977c957be76 | ebad77871a2e56551eb512a 73b8c1fe3 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 | MD5 |
Таблица 2 - Метрологические характеристики
| Модифи | Диапазон | Диапазон | Пределы допускае- | Пределы допус- | Диапазон | Пределы допускае- | Пределы допускае- |
| кация | измерений | измере- | мой абсолютной | каемой относи- | измерений | мой абсолютной | мой относительной |
| силы, кН | ний | погрешности | тельной погреш | поперечной | погрешности | погрешности изме | |
| удлине ния образца, мм | измерений удлинения образца в диапазоне от 0,02 до 300 мкм включ., мкм | ности измерений удлинения образца в диапазоне св. 300 мкм до 1000 мм включ., % | деформации образца, мм | измерений поперечной деформации образца в диапазоне от 0,02 до 300 мкм включ., мкм | рений поперечной деформации образца в диапазоне св. 300 мкм до 12 мм включ., % | ||
| Z0.5 | от 0,000011 до 0,500002) | ||||||
| Z1.0 | от 0,00001lj до 1,000002) | ||||||
| Z2.5 | от 0,00001lj до 2,500002) | ||||||
| Z5.0 | от 0,000011 до 5,000002) | ||||||
| Z005 | от 0,000011 до 5,000002) | ||||||
| Z010 | от 0,000011) | от 0,021) до | |||||
| до 10,000002) | от 0,02 ) до 1000,002) | ±3 | ±1 | ±3 | ±1 | ||
| Z020 | от 0,000011) до 20,000002) | 12,002) | |||||
| Z030 | от 0,000011) до 30,000002) | ||||||
| Z050 | от 0,000011) до 50,000002) | ||||||
| Z100 | от 0,000011) до 100,000002) | ||||||
| Z150 | от 0,000011) до 150,000002) | ||||||
| Z250 | от 0,000011) до 250,000002) | ||||||
| Z300 | от 0,000011) до 300,000002) | ||||||
| Z400 | от 0,000011) до 400,000002) | ||||||
| Z600 | от 0,000011) | ||||||
| до 600,000002) | от 0,021) | ||||||
| Z1200 | от 0,000011) | от 0,02 до | ±3 | ±1 | ±3 | ±1 | |
| до 1200,000002) | 1000,00 | до 12,002) | |||||
| Z1600 | от 0,000011) до 1600,000002) | ||||||
| Z2000 | от 0,000011) до 2000,000002) | ||||||
| Z2500 | от 0,000011) до 2500,000002) |
- Минимально возможное значение 2) - Максимально возможное значение
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности измерений силы в диапазоне от 0,2 до 1 % включ. от верхнего предела измерений датчика силы, % (комплектация с датчиками силы «Xforce К», «Xforce HP») | ±1,0 |
| Пределы допускаемой относительной погрешности измерений силы в диапазоне от 0,4 до 2 % включ. от верхнего предела измерений датчика силы, % (комплектация с датчиками силы «Xforce P») | ±1,0 |
| Пределы допускаемой относительной погрешности измерений силы в диапазоне от 0,1 до 100 % включ. от верхнего предела измерений датчика силы, % (комплектация с датчиками силы «Xforce K+», «Xforce HP+») | ±0,5 |
| Пределы допускаемой относительной погрешности измерений силы в диапазоне св. 1 до 100 % включ. от верхнего предела измерений датчика силы, % (комплектация с датчиками силы «Xforce K», «Xforce HP») | ±0,5 |
| Пределы допускаемой относительной погрешности измерений силы в диапазоне св. 2 до 100 % включ. от верхнего предела измерений датчика силы, % (комплектация с датчиками силы «Xforce P») | ±0,5 |
| Моди- фика- ция | Диапазон задания скорости перемещения подвижной траверсы без нагрузки, мм/мин | Нормируемый диапазон задания скорости перемещения подвижной траверсы без нагрузки, мм/мин | Пределы допускаемой относительной погрешности задания скорости перемещения подвижной траверсы без нагрузки, % | Диапазон измерений перемещения подвижной траверсы, мм | Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы, % |
| Z0.5 | от 0,0005 до 2000,0000 | от 0,1 до 500,0 | ±1 | от 0,5 до 1000,04) | ±1 |
| Z1.0 | от 0,0005 до 2000,0000 | от 0,1 до 500,0 | |||
| Z2.5 | от 0,0005 до 1000,0000 | от 0,1 до 500,0 | |||
| Z5.0 | от 0,0005 до 600,0000 | от 0,1 до 500,0 | |||
| Z005 | от 0,0005 до 3000,0000 | от 0,1 до 500,0 | |||
| Z010 | от 0,0005 до 2000,0000 | от 0,1 до 500,0 | |||
| Z020 | от 0,0005 до 1000,0000 | от 0,1 до 500,0 | |||
| Z030 | от 0,0005 до 1000,0000 | от 0,1 до 500,0 | |||
| Z050 | от 0,0005 до 600,0000 | от 0,1 до 500,0 | |||
| Z100 | от 0,0005 до 1500,0000 | от 0,1 до 500,0 | |||
| Z150 | от 0,00005 до 900,00000 | от 0,1 до 500,0 | |||
| Z250 | от 0,00005 до 600,0000 | от 0,1 до 500,0 | |||
| Z300 | от 0,001 до 250,000 | от 0,1 до 250,0 | |||
| Z400 | от 0,00005 до 520,000001j от 0,1 до 340,02) | от 0,1 до 500,01:) от 0,1 до 340,02) | |||
| Z600 | от 0,00005 до 520,000001j от 0,1 до 250,02) | от 0,1 до 500,01:) от 0,1 до 250,02) | |||
| Z1200 | от 0,00005 до 550,000001) от 0,1 до 200,02) | от 0,1 до 500,01:) от 0,1 до 200,02) | |||
| Z1600 | от 0,00005 до 520,000001) от 0,1 до 250,02) | от 0,1 до 500,01:) от 0,1 до 250,02) | |||
| Z2000 | от 0,0001 до 325,00001) от 0,1 до 200,02) | от 0,1 до 325,0lj от 0,1 до 200,02) | |||
| Z2500 | от 0,0001 до 325,00001) от 0,1 до 200,02) | от 0,1 до 325,0lj от 0,1 до 200,02) | |||
| 1) - Для модификации машин с электромеханическим приводом 2) - Для модификации машин с гидравлическим приводом 3) - Минимально возможное значение 4) - Максимально возможное значение | |||||
Таблица 5 - Основные технические характеристики
| Модификация | Высота рабочего пространства базовой модификации без захватов, мм, не более | Г абаритные размеры базовой модификации, (ДхШхВ), мм, не более | Масса базовой модификации, кг, не более |
| 1 | 2 | 3 | 4 |
| Z0.5 | 1365 | 622x411x1589 | 81 |
| Z1.0 | 1365 | 622x411x1589 | 81 |
| Z2.5 | 1365 | 622x411x1589 | 81 |
| Z5.0 | 1340 | 622x411x1589 | 83 |
| Z005 | 1785 | 690x1244x3078 | 230 |
| Z010 | 1785 | 690x1244x3088 | 254 |
| Z020 | 1785 | 690x1244x3088 | 256 |
| Z030 | 1800 | 781x1329x3094 | 340 |
| Z050 | 1800 | 781x1329x3094 | 340 |
| Z100 | 1800 | 924x1523x3094 | 1570 |
| Z150 | 1675 | 924x1523x2304 | 2100 |
| Z250 | 1675 | 924x1523x2304 | 2100 |
| Z300 | 1800 | 845x1145x2600 | 2600 |
| Z400 | 31301) | 720x1520x4036lj | 30001j |
| 18782) | 500x1030x32132) | 25502) | |
| Z600 | 30001j | 850x1620x4050lj | 47401j |
| 18782) | 500x1030x32132) | 27002) | |
| Z1200 | 33401j | 1063x1870x4635^ | 96001j |
| 21842) | 920 x 1220 x37692) | 60002) | |
| Z1600 | 25901-) | 1065x1620x3950lj | 10560X) |
| 28342) | 1015x1210x44142) | 81002) | |
| Z2000 | 28261-) | 1160x2000x4420lj | 146001j |
| 28292) | 1100x1400x46002) | 122002) | |
| Z2500 | 26861j | 1160x2000x43101) | 164001j |
| 22362) | 905x1255x45002) | 120002) | |
| 1) - Для модификации машин с электромеханическим приводом | |||
| 2) - Для модификации машин с гидравлическим приводом | |||
Таблица 6 - Основные технические характеристики
| Наименование характеристики | Значение характеристики |
| Рабочий диапазон температур, °С | от плюс 10 до плюс 35 |
| Влажность, % | от 10 до 90 |
| Напряжение питания, В | 230/400 |
| Частота напряжения питания, Гц | 50/60 |
| Полный срок службы, лет | 15 |
наносится на раму машин методом наклеивания и на титульный лист руководства по эксплуатации типографским способом.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Машина универсальная испытательная | серия Z | 1 шт. |
| Персональный компьютер типа IBM/PC | - | по заказу |
| Комплект кабелей соединительных | - | 1 шт. |
| Приспособления для проведения испытаний | - | по заказу |
| Руководство по эксплуатации на русском языке | - | 1 экз. |
| Методика поверки | МП АПМ 06-16 | 1 экз. |
осуществляется по документу МП АПМ 06-16 «Машины универсальные испытательные серии Z. Методика поверки», утверждённому ООО «Автопрогресс-М» 06 июня 2016 г. Основные средства поверки:
- динамометры 2-го разряда по ГОСТ Р 8.640-2014;
- набор гирь М1 по ГОСТ OIML R 111-1-2009;
- измерители длины цифровые фирмы «HEIDENHAIN» (рег. № 51172-12);
- штангенциркуль ШЦ-Ш-400-0,05 по ГОСТ 166-89;
- штангенциркуль ШЦ-Ш-1000-0,05 по ГОСТ 166-89;
- секундомер механический по ТУ 25-1819.0021-90, диапазон (0 - 60)с, (0 - 60)мин, ЦД 0,2 с, ПГ ±0,2 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне (1 10-9 - 50) м и длин волн в диапазоне (0,2 - 50) мкм ГОСТ 8.021-2005 ГСИ. Г осударственная поверочная схема для средств измерений массы Техническая документация «Zwick GmbH & Co. KG», Германия
| Зарегистрировано поверок | 621 |
| Поверителей | 43 |
| Актуальность данных | 21.11.2024 |
