| Номер в госреестре | 65738-16 |
| Наименование СИ | Автоцистерна |
| Обозначение типа СИ | БЦМ-112 мод. 56474-0000010 |
| Изготовитель | ЗАО "Бецема", г.Красногорск |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |

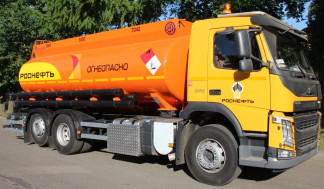

Автоцистерна БЦМ-112 модель 56474-0000010 (далее - АЦ) предназначена для измерений объема нефтепродуктов плотностью до 860 кг/м3.
Принцип действия АЦ основан на заполнении ее нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком.
АЦ состоит из стальной сварной цистерны, имеющей в поперечном сечении эллиптическую форму, установленной на шасси автомобиля. АЦ является мерой полной вместимости (далее - ТМ). Цистерна состоит из трех герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. Каждая секция цистерны оборудована заливной горловиной круглой формы с установленным указателем уровня налива из металлического уголка.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
- горловину с указателем уровня и воздухоотводящим устройством;
- съемную крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие.
На боковых сторонах и сзади АЦ имеет надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.
Отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, дм3 | 17000 |
| Действительная вместимость 1-й секции, дм3 | 7042 |
| Действительная вместимость 2-й секции, дм3 | 5000 |
| Действительная вместимость 3-й секции, дм3 | 5089 |
| Пределы допускаемой относительной погрешности ТМ, % | ±0,4 |
| Разность между номинальной и действительной вместимостью ТМ, %, не более | ±1,5 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Снаряженная масса, кг | 10800 |
| Длина, мм | 9350 |
| Высота, мм | 3400 |
| Ширина, мм | 2500 |
| Температура окружающей среды при эксплуатации, °С | от -50 до +45 |
наносится на маркировочную табличку методом гравировки и на титульный лист руководства по эксплуатации и формуляра печатным способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Автоцистерна | БЦМ-112 модель 56474-0000010 | 1 шт. |
| Запасные части, инструменты и принадлежности | 1 комплект | |
| Руководство по эксплуатации | 56474-0000010 РЭ | 1 шт. |
| Формуляр | 56474-0000010 ФО | 1 шт. |
осуществляется по документу ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».
Основные средства поверки:
Мерники эталонные 2-го разряда по ГОСТ 8.470-82 (регистрационный номер 20835-05), вместимость 1000 и 2000 дм .
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на заклепку, проходящую через стенку горловины и указатель уровня налива, и на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
ТУ 306-105-071-93 Полуприцепы-цистерны битумовозы, полуприцепы-
топливозаправщики, полуприцепы-цистерны, прицепы-цистерны, автоцистерны и автотопливозаправщики. Технические условия
