| Номер в госреестре | 65739-16 |
| Наименование СИ | Автоцистерны |
| Обозначение типа СИ | БЦМ-229 мод. 56476-0000010-01 |
| Изготовитель | ЗАО "Бецема", г.Красногорск |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Автоцистерны БЦМ-229 модель 56476-0000010-01 (далее - АЦ) предназначены для измерений объема нефтепродуктов плотностью до 860 кг/м3.
Принцип действия АЦ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком.

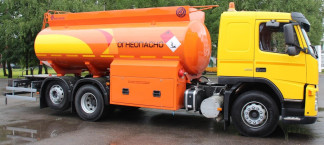

АЦ состоят из стальной сварной цистерны, имеющей в поперечном сечении круглую форму, установленной на шасси автомобиля. АЦ является мерой полной вместимости (далее -ТМ). Цистерна состоит из трех герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. Каждая секция цистерны оборудована заливной горловиной круглой формы с установленным указателем уровня налива из металлического уголка.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
- горловину с указателем уровня и воздухоотводящим устройством;
- съемную крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие.
На боковых сторонах и сзади АЦ имеет надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Заводской номер автоцистерны | X3W56476 AF0000033 | Х3W56476 AF0000034 |
| Номинальная вместимость, дм3 | 15000 | |
| Действительная вместимость 1-й секции, дм3 | 4982 | 5017 |
| Действительная вместимость 2-й секции, дм3 | 5007 | 4992 |
| Действительная вместимость 3-й секции, дм3 | 5036 | 5039 |
| Пределы допускаемой относительной погрешности ТМ, % | ±0,4 | |
| Разность между номинальной и действительной вместимостью ТМ, %, не более | ±1,5 | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Снаряженная масса, кг, не более | 11200 |
| Длина, мм, не более | 9600 |
| Высота, мм, не более | 3400 |
| Ширина, мм, не более | 2500 |
| Температура окружающей среды при эксплуатации, °С | от -50 до +45 |
наносится на маркировочную табличку методом гравировки и на титульный лист руководства по эксплуатации и формуляра печатным способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Полуприцеп-цистерна | БЦМ-229 модель 56476-0000010-01 | 2 шт. |
| Запасные части, инструменты и принадлежности | 2 комплекта | |
| Руководство по эксплуатации | 56476-0000010-01 РЭ | 2 шт. |
| Формуляр | 56476-0000010-01 ФО | 2 шт. |
осуществляется по документу ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».
Основное средство поверки:
Мерники эталонные 2-го разряда по ГОСТ 8.470-82 (регистрационный номер 20835-05), вместимость 1000 и 2000 дм .
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на заклепку, проходящую через стенку горловины и указатель уровня налива, и на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
ТУ 306-105-071-93 Полуприцепы-цистерны битумовозы, полуприцепы-
топливозаправщики, полуприцепы-цистерны, прицепы-цистерны, автоцистерны и автотопливозаправщики. Технические условия
