Мультиметры цифровые МЦММ1, 65740-16

65740-16
Мультиметры цифровые МЦММ1 (далее - мультиметры) предназначены для измерений напряжения и силы постоянного и переменного токов, сопротивления постоянному току и частоты переменного тока в составе магистрально-модульной аппаратуры стандартов VXI, LXI и AXIe.
Карточка СИ
Номер в госреестре 65740-16
Наименование СИ Мультиметры цифровые
Обозначение типа СИ МЦММ1
Изготовитель ООО Фирма "Информтест", г.Москва
Год регистрации 2016
Срок свидетельства 23.11.2026
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Мультиметры цифровые МЦММ1 (далее - мультиметры) предназначены для измерений напряжения и силы постоянного и переменного токов, сопротивления постоянному току и частоты переменного тока в составе магистрально-модульной аппаратуры стандартов VXI, LXI и AXIe.

Описание

Принцип действия мультиметров при измерении напряжения постоянного тока основан на усилении (ослаблении) входного сигнала посредством набора программно управляемых делителей и усилителей напряжения, аналогово-цифровом преобразовании напряжения в цифровой код в АЦП и выдаче цифрового кода измерительной информации на внешние устройства. Принцип действия мультиметров при измерении напряжения переменного тока основан на преобразовании среднеквадратического значения напряжения переменного тока в пропорциональное напряжение постоянного тока. Принцип действия мультиметров при измерении силы тока основан на измерении напряжения, формируемого на встроенном шунте (сопротивлении с известным значением) при протекании через него электрического тока, и вычислении значения силы тока по известной зависимости во встроенном микропроцессорном устройстве (контроллере). Принцип действия мультиметров при измерении сопротивления постоянному току основан на измерении напряжения, образующегося при протекании через сопротивление тока с известным значением, формируемым источником опорного тока, и вычислении значения сопротивления по известной зависимости во встроенном микропроцессорном устройстве (контроллере).

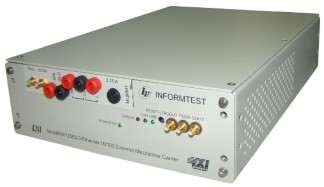

Конструктивно мультиметры выполнены в виде мезонинов, устанавливаемых на носители мезонинов (модуль НМ, устройство MezaBOX или аналогичный носитель мезонинов стандартов VXI, LXI или AXIe), и представляют собой лицевую панель с прикрепленной к ней печатной платой. На лицевой панели мезонина установлены 2 соединителя типа BNC 31-5486 (Amphenol) для ввода-вывода сигналов управления, 5 соединителей типа SLB2-F2.8 (Multi-Contact) для подключения объекта измерений, а на печатной плате соединитель типа ESQT-150, обеспечивающий электропитание мультиметра и обмен данными между ним и носителем мезонинов. Мультиметры применяются в составе измерительных систем различного назначения.

По условиям применения мультиметры соответствуют требованиям к средствам измерений группы 3 по ГОСТ 22261-94 с диапазоном рабочих температур от 5 до 40 °С и относительной влажностью воздуха от 30 до 80 % при температуре 25 °С без предъявления требований по механическим воздействиям и эксплуатируется в отапливаемых помещениях, не содержащих химически активных сред.

Пломбировка предусмотрена на винтах крепления верхней крышки к корпусу устройства.

Программное обеспечение

Мультиметры работают под управлением программного обеспечения (ПО), которое выполняет функции считывания и передачи измерительной информации. Метрологически значимая часть ПО выделена в файл библиотеки математических функций: unmdmmc1_math.dll. Алгоритм вычисления цифрового идентификатора ПО - CRC32.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

unmdmmc1 math.dll.

Номер версии ПО (идентификационный код)

не ниже 1.0

Цифровой идентификатор ПО

F6AC64DC

Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077 - 2014.

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Верхние пределы измерений напряжения постоянного тока положительной и отрицательной полярности, В

0,1; 1; 10; 100; 400

Пределы допускаемой относительной погрешности измерений напряжения постоянного тока, %

±(а + Ь-|ик/их|)

где ик - значение верхнего предела диапазона измерений напряжения постоянного тока, В;

их - измеренное значение напряжения постоянного тока, В.

Значение коэффициентов «а» и «Ь» для расчета пределов допускаемых основной и дополнительной относительных погрешностей измерений напряжения постоянного тока приведены в таблице 2.1.

Верхние пределы измерений силы постоянного тока, А

0,01; 0,1; 1; 3

Пределы допускаемой относительной погрешности измерений силы постоянного тока, %

±(а + Ь ■ |1к/1х|)

где 1к - значение верхнего предела диапазона измерений силы постоянного тока, А;

1х - измеренное значение силы постоянного тока, А.

Значения коэффициентов «а» и «Ь» для расчета пределов допускаемых основной и дополнительной относительных погрешностей измерений силы постоянного тока приведены в таблице 2.2.

Верхние пределы измерений сопротивления постоянному току, Ом

1 102; 1103; 1104; 1105; 1106; 1107; 1108

Пределы допускаемой относительной погрешности измерений сопротивления постоянному току, %

±(а + b-|RK/Rx|)

где Rk - значение верхнего предела диапазона измерений сопротивления постоянному току, Ом;

Rх - измеренное значение сопротивления постоянному току, Ом.

Значения коэффициентов «а» и «Ь» для расчета пределов допускаемых основной и дополнительной относительных погрешностей измерений сопротивления постоянному току приведены в таблице 2.3.

Верхние пределы измерений СКЗ напряжения переменного тока, В

0,1; 1; 10; 100; 300

Диапазон рабочих частот, Гц

от 5 до 3 105

Пределы допускаемой относительной погрешности измерений напряжения переменного тока, %

±(а + Ь-|ик/их|)

где Uk - значение верхнего предела диапазона измерений напряжения переменного тока, В; их - измеренное значение напряжения переменного тока, В.

Значения коэффициентов «а» и «Ь» для расчета пределов допускаемых основной и дополнительной относительных погрешностей измерений напряжения переменного тока в диапазонах рабочих частот приведены в таблице 2.3.

Верхние пределы измерений СКЗ силы переменного тока, А

1; 3

Пределы допускаемой относительной погрешности измерений силы переменного тока, %

±(а + Ь-|!кЯх|)

где 1к - значение верхнего предела диапазона измерений силы переменного тока, А;

1х - измеренное значение силы переменного тока, А.

Значение коэффициентов «а» и «Ь» для расчета пределов допускаемых основной и дополнительной относительных погрешностей измерений силы переменного тока в диапазонах рабочих частот приведены в таблице 2.4.

Диапазон измерений частоты, Гц

от 5 до 3 105

Диапазон значений входного напряжения переменного тока при измерении частоты, В

от 110-2 до 350

Пределы допускаемой относительной погрешности измерений частоты, %:

в диапазоне частот от 5 до 10 Гц включ. в диапазоне частот св. 10 Гц до 40 кГц включ. в диапазоне частот св. 40 кГц до 300 кГц

±0,05

±0,03

±0,01

Таблица 2.1

Верхний предел диапазона измерений

(|ик|), В

Диапазон

измерений

(±U)

Значение коэффициентов

для основной погрешности (23±5 °С), %

для дополнительной погрешности, %/°С*

a

b

a

b

0,1

±119,9999 мВ

0,0040

0,0035

0,0005

0,0005

1

±1,199999 В

0,0030

0,0007

0,0005

0,0001

10

±11,99999 В

0,0020

0,0005

0,0005

0,0001

100

±119,9999 В

0,0035

0,0006

0,0005

0,0001

400

±400,0000 В

0,0035

0,0006

0,0005

0,0003

* Здесь и далее дополнительные погрешности нормируются в диапазонах температур от -5 до +18 и от +28 до +40 °С.

Таблица 2.2

Верхний предел

Диапазон

измерений

(±1к)

Значение коэффициентов

диапазона

для основной

для дополнительной

измерений

погрешности, %

погрешности, %/°С

(|1к|), А

a

b

a

b

0,01

±11,99999 мА

0,05

0,010

0,005

0,002

0,1

±119,9999 мА

0,04

0,005

0,006

0,001

1

±1,199999 В

0,13

0,010

0,006

0,001

3

±3,000000 А

0,72

0,021

0,006

0,002

Таблица 2.3

Верхний предел диапазона измерений (Rr), Ом

Максимальное

значение

измеряемого

сопротивления

(R)

Значение коэффициентов

для основной погрешности, %

для дополнительной погрешности, %/°С

a

b

a

b

1102

119,9999 Ом

0,008

0,004

0,0006

0,0005

1103

1,199999 кОм

0,008

0,001

0,0006

0,0001

1104

11,99999 кОм

0,008

0,001

0,0006

0,0001

1105

119,9999 кОм

0,008

0,001

0,0006

0,0001

1106

1,199999 МОм

0,008

0,001

0,0010

0,0002

1107

11,99999 МОм

0,035

0,001

0,0030

0,0004

1108

100,0000 МОм

0,800

0,010

0,1500

0,0002

Верхний предел диапазона измерений (U), В

Максимальное

значение

измеряемого

напряжения

(U)

Диапазон частот, кГ ц

Значение коэффициентов

для основной погрешности, %

для дополнительной погрешности, %/°С

a

b

a

b

0,1

119,9999 мВ

от 5 10-3 до 10-2 включ.

0,50

0,06

0,035

0,004

св. 10-2 до 20 включ.

0,05

0,04

0,005

0,004

св. 20 до 50 включ.

0,11

0,05

0,011

0,005

св. 50 до 100 включ.

0,60

0,08

0,060

0,008

св. 100 до 300

5,00

0,50

0,200

0,020

1

1,199999 В

от 5 10-3 до 10-2 включ.

0,50

0,06

0,035

0,004

св. 10-2 до 20 включ.

0,05

0,03

0,005

0,004

св. 20 до 50 включ.

0,11

0,05

0,011

0,005

св. 50 до 100 включ.

0,60

0,08

0,060

0,008

св. 100 до 300

5,00

0,50

0,200

0,020

10

11,99999 В

от 5 10-3 до 10-2 включ.

0,50

0,06

0,035

0,004

св. 10-2 до 20 включ.

0,05

0,03

0,005

0,004

св. 20 до 50 включ.

0,11

0,05

0,011

0,005

св. 50 до 100 включ.

0,60

0,08

0,060

0,008

св. 100 до 300

5,00

0,50

0,200

0,020

100

119,9999 В

от 5 10-3 до 10-2 включ.

0,50

0,06

0,035

0,004

св. 10-2 до 20 включ.

0,05

0,03

0,005

0,004

св. 20 до 50 включ.

0,11

0,05

0,011

0,005

св. 50 до 100 включ.

0,60

0,08

0,060

0,008

св. 100 до 300

5,00

0,50

0,200

0,020

300

300,0000 В

от 5 10-3 до 10-2 включ.

0,45

0,09

0,035

0,004

св. 10-2 до 20 включ.

0,05

0,09

0,005

0,004

св. 20 до 50 включ.

0,12

0,15

0,011

0,005

св. 50 до 100 включ.

0,60

0,24

0,060

0,008

св. 100 до 300

5,00

1,50

0,200

0,020

Таблица 2.5

Верхний предел диапазона измерений (IK), А

Максимальное значение измеряемого напряжения (IP), А

Диапазон частот, кГ ц

Значение коэффициентов

для основной погрешности, %

для дополнительной погрешности, %/°С

a

b

a

b

1

1,199999

от 5 10 до 10 включ.

0,45

0,04

0,035

0,006

св. 10-2 до 1,0 включ.

0,15

0,04

0,015

0,006

св. 1,0 до 5,0

0,40

0,04

0,015

0,006

3

3,000000

от 5 10-3до 10-2 включ.

0,95

0,06

0,035

0,006

св. 10 до 1,0 включ.

0,75

0,06

0,015

0,006

св. 1,0 до 5,0

1,00

0,06

0,015

0,006

Наименование характеристики

Значение

Напряжения питания, В:

+ 5 + 0,25 . + 12 +0,60 5 -0,125 ’ 12 -0,36

Сила тока потребления по цепи «+5 В», А:

- пиковое значение

1,5

- динамическое значение

1,2

Сила тока потребления по цепи «+12 В», А:

- пиковое значение

0,9

- динамическое значение

0,5

Потребляемая мощность, Вт, не более

10

Габаритные размеры мезонина, мм, не более:

- ширина

101

- высота

22

- длина

266

Масса мезонина, кг, не более

0,4

Рабочие условия эксплуатации:

- температура окружающего воздуха, °С

от +5 до +40

- относительная влажность воздуха при температуре 25 °С, %

от 30 до 80

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом компьютерной графики. Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Мультиметр цифровой МЦММ1

ФТКС.468266.066

1 шт.

«Комплект ПО модулей Информтест»

ФТКС.85001-01

1 шт. CD диск

Руководство по эксплуатации

ФТКС.468266.066РЭ

1 экз.

Паспорт

ФТКС.468266.066ПС

1 экз.

Руководство оператора

ФТКС.85001-01 90ОП1

1 экз.

Руководство системного программиста

ФТКС.65066-01 34 01

1 экз.

Поверка

осуществляется по документу ФТКС.468266.066 РЭ «Мультиметр цифровой МЦММ1. Руководство по эксплуатации», раздел 5 «Поверка», утвержденному ООО «КИА» 20.10.2016 г. Основные средства поверки:

калибратор универсальный 9100E (рег. № 25985-09); мультиметр 3458А (рег. № 25900-03);

генератор сигналов низкочастотный Г3-123 (рег. № 11189-88); магазин электрического сопротивления Р4834, к.т. 0,02 (рег. № 11326-90); магазин сопротивлений P40108, к.т. 0,02 (рег. № 11189-88).

Допускается применение аналогичных средств измерений, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт мультиметра в виде оттиска клейма.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 22261-94 «ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия».

ГОСТ Р 51884-2002. «Магистраль VME, расширенная для контрольно-измерительной аппаратуры (магистраль VXI). Общие технические требования».

ГОСТ Р 52070-2003 «Интерфейс магистральный последовательный системы электронных модулей. Общие требования».

ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы».

ГОСТ Р 8.648-2008 «ГСИ. Государственная поверочная схема для средств измеренийпеременного электрического напряжения до 1000 В в диапазоне частот от 10 до 10 Гц».

ГОСТ 8.767-2011 «ГСИ. Государственная поверочная схема для средств измеренийсилы переменного электрического тока от 110 до 100 А в диапазоне частот от 110" до 1 106 Гц».

ГОСТ 8.022-91. «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 30 А».

ГОСТ 8.129-2013 «ГСИ. Государственная поверочная схема для средств измерений времени и частоты».

Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления».

ФТКС.468266.066ТУ. «Мультиметры цифровые МЦММ1. Технические условия».

Зарегистрировано поверок 39
Поверителей 2
Актуальность данных 21.11.2024
65740-16
Номер в ГРСИ РФ:
65740-16
Производитель / заявитель:
ООО Фирма "Информтест", г.Москва
Год регистрации:
2016
Cрок действия реестра:
23.11.2026
Похожие СИ
84357-22
84357-22
2022
Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия
Срок действия реестра: 18.01.2027
84882-22
84882-22
2022
Компания "Keysight Technologies, Inc.", США; Завод-изготовитель: "Keysight Technologies Malaysia Sdn. Bhd", Малайзия
Срок действия реестра: 17.03.2027
85088-22
85088-22
2022
"Rohde & Schwarz zavod Vimperk, s.r.o.", Чехия
Срок действия реестра: 01.04.2027
85030-22
85030-22
2022
"SHENZHEN EVERBEST MACHINERY INDUSTRY CO., LTD", КНР
Срок действия реестра: 30.03.2027
85766-22
85766-22
2022
"Sonel S.A.", Польша
Срок действия реестра: 07.06.2027
75053-22
75053-22
2022
Унитарное предприятие "Завод СВТ", Республика Беларусь
Срок действия реестра: 14.03.2027
87137-22
87137-22
2022
Унитарное предприятие "Завод СВТ", Республика Беларусь
Срок действия реестра: 01.07.2027
87136-22
87136-22
2022
Унитарное предприятие "Завод СВТ", Республика Беларусь
Срок действия реестра: 31.05.2027
80954-21
80954-21
2021
"Fluke Corporation", США (Завод-изготовитель: ANHUI SHIFU INSTRUMENTS CO., LTD, Китай)
Срок действия реестра: 01.03.2026
80953-21
80953-21
2021
"Fluke Corporation", США (Завод-изготовитель: ANHUI SHIFU INSTRUMENTS CO., LTD, Китай)
Срок действия реестра: 01.03.2026
