| Номер в госреестре | 65744-16 |
| Наименование СИ | Система автоматизированная измерительная |
| Обозначение типа СИ | ИЦАД-Л |
| Изготовитель | ООО Фирма "Информтест", г.Москва |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система автоматизированная измерительная ИЦАД-Л (далее - система) предназначена для воспроизведения и измерений напряжения постоянного тока и сопротивления постоянному току.

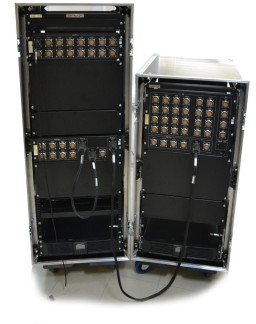

Конструктивно изделие представляет собой стойки СЭ120 и СЭ121, которые содержат блоки электронные БЭ193, БЭ194, БЭ195, состоящие из 13-слотовых VXI-крейтов с установленными в них функциональными модулями и мезонинами, коммутаторы Ethernet, ЭВМ, монитор, клавиатуру, манипулятор типа «мышь», источники бесперебойного питания, источники постоянного напряжения и коммутационные панели для подключения объекта контроля.
Функционально система выполнена по модульному принципу на основе стандарта VXI и включает в себя измерительные каналы (ИК) и каналы формирования электрических величин:
- ИК напряжения постоянного тока
- ИК сопротивления постоянному току по четырехпроводной схеме;
- каналы воспроизведения сопротивления постоянному току имитаторов термодатчиков;
- каналы воспроизведения сопротивления постоянному току плеч делителей напряжения;
- каналы воспроизведения напряжения постоянного тока имитаторов термодатчиков.
ИК сопротивления постоянному току по четырехпроводной схеме ИК сопротивления постоянному току реализованы модулями МТ16-4Л.
Принцип действия ИК основан на измерении напряжения, образующегося при протекании через сопротивление тока с известным значением, формируемым источником опорного тока, и вычислении значения сопротивления по известной зависимости.
ИК воспроизведения сопротивления постоянному току имитаторов термодатчиков
ИК воспроизведения сопротивления постоянному току реализованы модулем МЭМС2-4Л.
Принцип действия ИК основан на воспроизведении программно задаваемого значения сопротивления постоянному току путём суммирования параллельно стоящих сопротивлений, выбираемых программой из дискретного ряда значений.
ИК воспроизведения сопротивления постоянному току плеч делителей напряжения
ИК воспроизведения сопротивления постоянному току реализованы модулем МЭМС2-4Л.
Принцип действия ИК основан на воспроизведении программно задаваемого значения сопротивления постоянному току путём суммирования параллельно стоящих сопротивлений, выбираемых программой из дискретного ряда значений.
ИК воспроизведения напряжения постоянного тока имитаторов термодатчиков
ИК воспроизведения напряжения постоянного тока реализованы модулями ИПТН16.
Принцип действия ИК основан на воспроизведении напряжения постоянного тока путем цифро-аналогового преобразования, усилении (ослаблении) и согласовании выходного сигнала.
ИК напряжения постоянного тока
ИК напряжения постоянного тока реализованы модулями МН8И-10В.
Принцип действия ИК основан на согласовании, усилении (ослаблении) и аналоговоцифровом преобразовании напряжения постоянного тока.
По условиям применения система соответствуют требованиям к средствам измерений группы 3 по ГОСТ 22261-94 с диапазоном рабочих температур от 5 до 40 °С и относительной влажностью воздуха от 30 до 80 % при температуре 25 °С без предъявления требований по механическим воздействиям и эксплуатируется в отапливаемых помещениях, не содержащих химически активных сред.
Пломбировка предусмотрена разрывной наклейкой на винтах крепления верхней крышки к корпусу модуля.
Система работает под управлением программного обеспечения (ПО), которое выполняет следующие функции:
- считывание измерительной информации;
- передачу измерительной информации ПО верхнего уровня.
Метрологически значимая часть ПО выделена в файл библиотеки математических функций: Povcalc.dll.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077 - 2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | PovCalc.dll |
| Номер версии ПО (идентификационный код) | не ниже 1.0 |
| Цифровой идентификатор ПО | 957294D4 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| ИК сопротивления постоянному току по четырехпроводной схеме | |
| Диапазон измерений сопротивления постоянному току по четырехпроводной схеме, Ом | от 5 до 1 104 |
| Пределы допускаемой приведенной (к верхнему пределу диапазона измерений (к ВП)) погрешности измерений сопротивления постоянному току, % | ±0,3 |
| Количество каналов | 176 |
| Наименование характеристики | Значение |
| Каналы воспроизведения сопротивления постоянному току имитаторов термодатчиков | |
| Диапазон воспроизведения сопротивления постоянному току, Ом | от 5 до 1 104 |
| Пределы допускаемой приведенной (к ВП) погрешности воспроизведения сопротивления постоянному току, % | ±0,6 |
| Количество каналов | 128 |
| Каналы воспроизведения сопротивления постоянному току плеч делителей напряжения | |
| Диапазон воспроизведения сопротивления постоянному току, Ом | от 10103 до 3,99106 |
| Пределы допускаемой приведенной (к ВП) погрешности воспроизведения сопротивления постоянному току, % | ±1 |
| Количество каналов | 48 |
| Каналы воспроизведения напряжения постоянного тока имитаторов термодатчиков | |
| Диапазон воспроизведения напряжения постоянного тока, В | от 110-2 до 10 |
| Пределы допускаемой приведенной (к ВП) погрешности воспроизведения напряжения постоянного тока, % | ±0,2 |
| Количество каналов | 36 |
| ИК напряжения постоянного тока | |
| Диапазон измерений напряжения постоянного тока, В | от 110-2 до 10 |
| Пределы допускаемой приведенной (к верхнему пределу диапазона измерений (к ВП)) погрешности измерений напряжения постоянного тока, % | ±0,1 |
| Количество каналов | 36 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |||
| Параметры электропитания: - напряжения переменного тока, В - частота переменного тока, Гц | 220±22 ±50 | |||
| Электрическое сопротивление защитного | заземления, | Ом, | 110-2 | |
| не более | ||||
| Сопротивление изоляции цепи | сетевого | питания, | МОм, | 20 |
| не менее | ||||
| Потребляемая мощность, Вт, не более | 4000 | |||
| Габаритные размеры стойки СЭ120, мм, | не более: | |||
| - ширина | 600 | |||
| - высота | 1657 | |||
| - длина | 1060 | |||
| Габаритные размеры стойки СЭ121, мм, | не более: | |||
| - ширина | 600 | |||
| - высота | 1302 | |||
| - длина | 1060 | |||
| Масса каждой стойки, кг, не более | 300 | |||
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 25 °С, % | от +5 до +40 от 30 до 90 | |||
наносится на лицевую панель стойки СЭ120 и СЭ121 в виде наклейки и на титульный лист руководства по эксплуатации методом компьютерной графики.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Стойка СЭ120: | ФТКС.411187.130 | 1 |
| Стойка | ФТКС.301422.118 | 1 |
| Кабель | ФТКС.685621.060-13 | 1 |
| Блок БЭ193: | ФТКС.411259.214 | 1 |
| INTE004-01 FC VXI 3.0 Mainframe | ФТКС.469133.003-01 | 1 |
| ETHERNET CONTROLLER | ФТКС.468260.041 | 1 |
| Электронный магазин сопротивления постоянному току МЭМС2-4Л | ФТКС.468266.053 | 48 |
| НМУ | ФТКС.468269.003 | 12 |
| Блок БЭ194: | ФТКС.411259.215 | 1 |
| INTE004-01 FC VXI 3.0 Mainframe | ФТКС.469133.003-01 | 1 |
| ETHERNET CONTROLLER | ФТКС.468260.041 | 1 |
| МЦИ | ФТКС.468266.036 | 4 |
| Электронный магазин сопротивления постоянному току МЭМС2-4Л | ФТКС.468266.053 | 40 |
| Мезонин МФЦИ | ФТКС.468266.061 | 4 |
| НМУ | ФТКС.468269.003 | 10 |
| НМ-М | ФТКС.468269.011 | 2 |
| Кабель | ФТКС.685621.060-17 | 1 |
| Кабель | ФТКС.685621.060-20 | 1 |
| Кабель | ФТКС.685621.060-24 | 1 |
| Панель КП-ИЦАД1 | ФТКС.687287.205 | 1 |
| Patch Cord, 1 м | 1 | |
| Patch Cord, 1,5 м | 1 | |
| Панель КП-ИЦАД2 | ФТКС.687287.206 | 1 |
| D-link DGS-1016C/A1A, 19” | 1 | |
| Источник бесперебойного питания Ippon Winner 1500 | 1 | |
| Стойка СЭ121: | ФТКС.411187.131 | 1 |
| Стойка | ФТКС.301422.119 | 1 |
| Кабель | ФТКС.685621.060-13 | 1 |
| Блок БЭ195: | ФТКС.411259.216 | 1 |
| ИПТН16 | ФТКС.468260.007 | |
| INTE004-01 FC VXI 3.0 Mainframe | ФТКС.469133.003-01 | 1 |
| ETHERNET CONTROLLER | ФТКС.468260.041 | 1 |
| Измеритель мгновенных значений напряжения МН8И-10В | ФТКС.468266.023-01 | 5 |
| Измеритель сопротивления постоянному току МТ-16Л | ФТКС.468266.026 | 11 |
| МЦИ | ФТКС.468266.036 | 4 |
| НМ-М | ФТКС.468269.011 | 5 |
| Кабель | ФТКС.685621.060-20 | 1 |
| Кабель | ФТКС.685621.060-23 | 1 |
| Панель КП-ИЦАД3 | ФТКС.687287.207 | 1 |
| Источник бесперебойного питания Ippon Winner 1500 | 1 | |
| Patch Cord, 2 м | 1 | |
| Patch Cord, 3 м | 1 | |
| Провод заземления 5-3000 ГОСТ 18714-81 | ||
| ПЭВМ | 1 | |
| Монитор | 1 | |
| «Клавиатура | 1 | |
| Манипулятор типа «мышь» | 1 | |
| Комплект программного обеспечения ИЦАД-Л | ФТКС.87035-01 | 1 |
| Система автоматизированная измерительная ИЦАД-Л. Комплект ЗИП-О | ФТКС.305656.188 | 1 |
| Система автоматизированная измерительная ИЦАД-Л. Комплект эксплуатационных документов | 1 | |
| Операционная система Windows (32-bit) | 1 | |
| Microsoft Office | 1 | |
| Антивирусное ПО Dr. Web | 1 |
осуществляется по документу ФТКС.411713.235РЭ «Система автоматизированная измерительная ИЦАД-Л. Руководство по эксплуатации», раздел 13 «Поверка», утвержденному ООО «КИА» 28 октября 2014 г.
Основные средства поверки:
установка для проверки параметров электрической безопасности GPT-79804 (рег. № 50682-12);
мультиметр 3458А (рег. № 25900-03);
магазин электрического сопротивления Р4834, к.т. 0,02 (рег. № 11326-90); источник питания постоянного тока GPR-30H10D (рег. № 20188-07).
Допускается применение аналогичных средств измерений, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в формуляр системы в виде оттиска клейма.
приведены в эксплуатационном документе.
ГОСТ 22261-94 «ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия».
ГОСТ Р 51884-2002. «Магистраль VME, расширенная для контрольно-измерительной аппаратуры (магистраль VXI). Общие технические требования».
ГОСТ Р 52070-2003 «Интерфейс магистральный последовательный системы электронных модулей. Общие требования».
ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы».
Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления».
ФТКС.411713.235ТУ. «Система автоматизированная измерительная ИЦАД-Л. Технические условия».
