| Номер в госреестре | 65746-16 |
| Наименование СИ | Приборы проверки устройств релейной защиты |
| Обозначение типа СИ | PW666i |
| Изготовитель | "PONOVO POWER Co., Ltd.", Китай |
| Год регистрации | 2016 |
| Срок свидетельства | 28.11.2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы проверки устройств релейной защиты PW666i (далее приборы) предназначены для:
- воспроизведения в заданных диапазонах сигналов силы переменного тока и напряжения, угла фазового сдвига, частоты;
- измерений унифицированных сигналов силы постоянного тока и напряжения по ГОСТ 26.011-80.
Принцип действия приборов в режиме воспроизведения основан на цифро-аналоговом преобразовании мгновенных задаваемых сигналов тока и напряжения с последующим вычислением значений измеряемых величин из полученного массива выборок в соответствии со встроенным программным обеспечением (ПО) и отображением результатов измерений на ПК. В режиме измерения принцип работы заключается в аналогово-цифровом преобразовании входных сигналов с последующей обработкой данных внутренним контроллером.

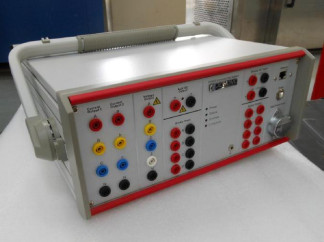

Конструктивно приборы выполнены в виде переносного средства измерений в специальном пластмассовом защитном корпусе. На лицевой панели приборов расположены функциональные клавиши. Элементы подключения расположены на задней панели.
Функционально приборы состоят из встроенных независимых источников тока/напряжения и измерителя для измерения токов, напряжений, частоты и угла фазового сдвига, воспроизводимых прибором.
Схема пломбировки приборов от несанкционированного доступа осуществляется путем нанесения мастичной пломбы на винты задней стенки корпуса.
Приборы PW666i работают под управлением внешней программы PONOVO PowerTest. Внутреннее программное обеспечение (ВПО) приборов проверки устройств релейной защиты PW666i является встроенным в защищенную от записи память микроконтроллера и выполняет функции управления режимами работы приборов.
Все программное обеспечение является метрологически значимым.
Результаты измерений и расчетов могут индицироваться на дисплее компьютера. Идентификационные данные управляющего ПО приборов представлены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | PONOVO PowerTest |
| Номер версии (идентификационный номер) ПО | v. 1.79 |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные, если имеются: Алгоритм вычисления цифрового идентификатора программного обеспечения |
Уровень защиты программного обеспечения приборов от непреднамеренных и преднамеренных изменений соответствует «среднему» в соответствии Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических и технических характеристик приборов.
Таблица 2 - Метрологические характеристики
| Наименование характеристик | Значение характеристик | Примечание |
| Диапазон воспроизведения напряжения переменного тока, В | от 0 до 150 | для одного канала (всего 4 канала) |
| Пределы допускаемой относительной погрешности воспроизведения напряжения переменного тока, % | ±[0,08 +0,02-(и/Цн)] | |
| Диапазон воспроизведения силы переменного тока, А | от 0 до 32 | для одного канала (всего 6 каналов) |
| Пределы допускаемой относительной погрешности воспроизведения силы переменного тока, % | ±[0,15 +0,05-(Мн)] | |
| Диапазон измерений напряжения постоянного тока, В | от -0 до +10 | |
| Пределы допускаемой относительной погрешности измерений напряжения постоянного тока, % | ±0,05 | |
| Диапазон измерений силы постоянного тока, мА | от -0 до +20 | 2 аналоговых входа |
| Пределы допускаемой относительной погрешности измерений силы постоянного тока, % | ±0,05 | |
| Диапазон воспроизведения угла фазового сдвига, градус | от 0 до 359,9 | |
| Пределы допускаемой абсолютной погрешности воспроизведения угла фазового сдвига, градус | ±0,1 | |
| Диапазоны воспроизведения частоты, Гц | от 45 до 66 | |
| Пределы допускаемой абсолютной погрешности воспроизведения частоты, Гц | ±0,001 | |
| Примечание: U - воспроизводимое напряжение переменного тока, В; Цн - номинальное напряжение 150 В; I - воспроизводимый переменный тока, А; 1н - номинальный ток=32 А | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристик | Значение характеристик | Примечание |
| Напряжение питания, В | от 110 до 240 | |
| Частота питания, Гц | от 45 до 60 | |
| Потребляемая мощность, В • А, не более | 1700 | |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 360х157х427 | |
| Масса, кг, не более | 20 | |
| Рабочие условия применения: »-» о/"ч - температура окружающей среды, С - относительная влажность воздуха, %, не более | от 0 до +50 от 5 до 95 (без конденсата) |
наносится на лицевую панель прибора трафаретным способом и на титульных листах руководства по эксплуатации и паспорта типографским способом.
Таблица 4 - Комплектность прибора
| Наименование | Обозначение | Количество |
| Прибор проверки устройств релейной защиты PW666i | 1 шт. | |
| Кабель сетевой | 1 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | 2203-0302-2016 МП | 1 экз. |
| Паспорт | 1 экз. | |
| Диск с ПО | 1 шт. |
осуществляется по документу 2203-0302-2016 МП «Приборы проверки устройств релейной защиты PW666i. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева в июне месяце 2016 г.
Основные средства поверки:
- Компаратор COM3003 (регистрационный номер №47850-11);
- Калибратор многофункциональный TRX-IIR (регистрационный номер №42789-09);
- Пробойная установка УПУ-10 (регистрационный номер №58589-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в виде мастичной пломбы на винты задней стенки корпуса прибора и в виде оттиска клейма поверителя на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1-10-16 - 30 А
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ Р 8.648-2015 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110 до 210 Гц
МИ 1940-88 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 110-8 до 25 А в диапазоне частот от 20 до 1106 Гц Техническая документации фирмы-изготовителя.
