| Номер в госреестре | 65758-16 |
| Наименование СИ | Аппаратура геодезическая спутниковая |
| Обозначение типа СИ | TOPCON NET-G5, SOKKIA GCX2 |
| Изготовитель | "Topcon Positioning Systems", США |
| Год регистрации | 2016 |
| Срок свидетельства | 28.11.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура геодезическая спутниковая TOPCON NET-G5, SOKKIA GCX2 (далее -аппаратура) предназначена для измерений длины базиса при выполнении кадастровых и землеустроительных работ, производстве инженерно-геодезических изысканий, а также при создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах.
Аппаратура геодезическая спутниковая TOPCON NET-G5, SOKKIA GCX2 - геодезические приборы, принцип действия которых заключается в измерении времени прохождения сигнала от спутника до приёмной антенны и вычислении значения расстояния до спутника.
Конструктивно аппаратура SOKKIA GCX2 представляют собой моноблоки, в которых объединены спутниковая геодезическая антенна и спутниковый геодезический приемник. Аппаратура TOPCON NET-G5, представляет собой приемник с портом для подключения внешней спутниковой геодезической антенны.

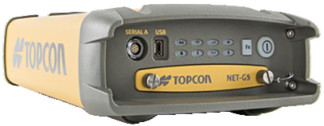

На лицевой стороне аппаратуры TOPCON NET-G5 расположена панель управления с кнопкой включения питания, функциональной кнопкой и блоком индикаторов (8 светодиодных индикаторов), а также порт USB mini B2.0 и последовательный порт А (6-штырьковый разъём), поддерживающий интерфейс RS-232. Под защитной крышкой расположен слот для установки карты памяти формата SD, слот для установки SIM-карты и кнопка штатной перезагрузки приёмника. Блок индикаторов состоит из 8 светодиодов: индикатор состояния, индикатор записи данных, индикатор работы Wi-Fi, индикатор работы Bluetooth®, индикатор сотовой сети, индикатор работы радиомодема, индикатор подключения питания, индикатор состояния внутренней батареи.
На оборотной стороне расположены: последовательный порт B (интерфейс RS-232), последовательный порт C (интерфейс RS-422), два порта для подключения источника питания ODU 5, порт Ethernet RJ45, USB тип A (хост), коаксиальный радиочастотный разъем (тип N) для подключения внешней антенны, три коаксиальных радиочастотных разъема с байонетной фиксацией (разъем генератора ежесекундных импульсов (PPS), разъем маркера событий (Event), разъем ввода/вывода частоты (External frequency).
Аппаратура TOPCON NET-G5 может принимать следующие типа спутниковых сигналов: ГЛОНАСС: L1 C/A, L1P, L2 C/A, L2P, L3C; NAVSTAR(GPS): L1 C/A, L1C, L1P(Y), L2P(Y), L2C. L5; GALILEO: GIOVE-A/B, E1b, Galileo E1, E5a, E5b, E6, AltBOC; BDS: B1, B2, B3 при доступном ICD; QZSS: L1 C/A, L1C, L2C, L5, LEX; L-Band: 1525-1560 MHz (OmniSTAR и TerraStar); SBAS: EGNOS/MSAS.
На лицевой стороне аппаратуры SOKKIA GCX2 расположена панель управления с кнопкой включения питания и блоком индикаторов. Блок индикаторов содержит индикаторы, которые показывают состояние приёмника, статус планировщика задач, состояние источника питания, шкалу количества используемых спутников, тип решения, шкалу памяти, статус файла, обмен данными по каналу Bluetooth, статус радиомодема, состояние СОМ порта.
Снизу находятся 3 внешних разъёма: RS-232 порт, последовательный порт для подключения внешней антенны и порт питания с 5-штырьковым разъёмом.
Аппаратура SOKKIA GCX2 может принимать следующие типа спутниковых сигналов: ГЛОНАСС: L1 C/A, L1P, L2 C/A, L2P; NAVSTAR(GPS): L1 C/A, L1C, L2P, L2C; SBAS: L1 C/A, MSAS/EGNOS; QZSS: L1 C/A, L1C, L2C.
Для закрепления аппаратуры SOKKIA GCX2 на вехе в нижней части изделий предусмотрено резьбовое соединение.
Управление аппаратурой TOPCON NET-G5, SOKKIA GCX2, в режимах «Статика», «Быстрая статика» и «Кинематика» осуществляется с помощью панели управления или полевого контроллера, или персонального компьютера. Управление в режимах «Кинематика в реальном времени (RTK)» и «Дифференциальные кодовые измерения (DGPS)» осуществляется с помощью полевого контроллера или персонального компьютера. Принимаемая со спутников информация записывается во внутреннюю память контроллера, внутреннюю память приемника и (или) на сменную SD/SDHC карту памяти.
Пломбирование крепёжных винтов корпусов аппаратуры TOPCON NET-G5, SOKKIA GCX2 не производится, внутренние крепежные винты залиты пломбирующим лаком.
Аппаратура TOPCON NET-G5, SOKKIA GCX2 имеют программное обеспечение (далее - ПО) «MAGNET Office Tools», устанавливаемое на ПК, и ПО контроллера «MAGNET Field». С помощью указанного ПО обеспечивается взаимодействие узлов аппаратуры TOPCON
NET-G5, SOKKIA GCX2, настройка и управление рабочим процессом, хранение и передача результатов измерений, а также постобработка измеренных данных. Встроенное ПО устанавливается производителем и не идентифицируется.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | MAGNET Office Tools | MAGNET Field |
| Номер версии (идентификационный номер ПО), не ниже | 1 | 1 |
| Цифровой идентификатор ПО | 25312B47 | 088612B3 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 | CRC32 |
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077 - 2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Модификация | TOPCON NET-G5 | SOKKIA GCX2 |
| Диапазон измерений длины базиса, м | от 0 до 30 000 | |
| Г раницы допускаемой абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,95) в режиме «Статика», мм: - в плане - по высоте | ±2-(3,0 + 0,5-10'6-D) ±2 (3,5 + 0,5-10-6-d) где D - измеряемо | ±2-(3,0 + 0,5-10'6-D) ±2 (5,0 + 0,5-10-6-d) е расстояние в мм |
| Допускаемая средняя квадратическая погрешность измерений длины базиса в режиме «Статика», мм: - в плане - по высоте | 3,0 + 0,5-10'6-D 3,5 + 0,5-10-6-D где D - измеряемо | 3.0 + 0,5-10'6-D 5.0 + 0,5-10-6-D е расстояние в мм |
| Г раницы допускаемой абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,95) в режиме «Быстрая статика», мм: - в плане - по высоте | ±2-(3,0 + 0,5-10'6-D) ±2 (3,5 + 0,5-10-6-d) где D - измеряемо | ±2-(3,0 + 0,5-10'6-D) ±2 (5,0 + 0,5-10-6-d) е расстояние в мм |
| Модификация | TOPCON NET-G5 | SOKKIA GCX2 |
| Допускаемая средняя квадратическая погрешность измерений длины базиса в режиме «Быстрая статика», мм: - в плане - по высоте | 3,0 + 0,5-10'6-D 3,5 + 0,5-10-6-D где D - измеряемо | 3.0 + 0,5-10'6-D 5.0 + 0>10-6^D е расстояние в мм |
| Г раницы допускаемой абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,95) в режиме «Кинематика», мм: - в плане - по высоте | ±2-(8 + 1-10-6-D) ±2-(15 + 1-10-6-D) где D - измеряемое | ±2-(10 + M0-6^D) ±2-(15 + Ь10-6^) )асстояние в мм |
| Допускаемая средняя квадратическая погрешность измерений длины базиса в режиме «Кинематика», мм: - в плане - по высоте | 8 + 1-10-6-D 15 + M0-fvD где D - измеряемое р | 10 + 1-10-6-D 15 + M0-fvD )асстояние в мм |
| Г раницы допускаемой абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,95) в режиме «Кинематика в реальном времени (RTK)», мм: - в плане - по высоте | ±2^(8 + M0-6D ±2 (15 + 1-10-6-D) где D - измеряемое | ±2-(10 + 1-10-6-D) ±2-(15 + Ь10-6^) )асстояние в мм |
| Допускаемая средняя квадратическая погрешность измерений длины базиса в режиме «Кинематика в реальном времени (RTK)», мм: - в плане - по высоте | 8 + M0-fvD 15 + 1-10-6-D где D - измеряемое р | 10 + M0-fvD 15 + M0-fvD )асстояние в мм |
| Модификация | TOPCON NET-G5 | SOKKIA GCX2 |
| Г раницы допускаемой абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,95) в режиме «Дифференциальные кодовые измерения (DGPS)», мм: - в плане - по высоте | ±2-400 ±2-600 | |
| Допускаемая средняя квадратическая погрешность измерений длины базиса в режиме «Дифференциальные кодовые измерения (DGPS)», мм: - в плане - по высоте | 400 600 | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | ||
| Модификация | TOPCON NET-G5 | SOKKIA GCX2 | |
| Тип приёмника | Многочастотный, многосистемный | ||
| Тип антенны | Внешняя | Встроенная | |
| Режимы измерений расстояний | «Статика», «Быстрая статика», «Кин ном времени (RTK)», «Дифферен (DGPS | ематика», «Кинематика в реаль- циальные кодовые измерения )», | |
| Диапазон рабочих температур, °С | от минус 40 до плюс 80 | от минус 40 до плюс 70 | |
| Напряжение питания постоянного тока, В | от 9 до 28 | от 4,5 до 5,5 | |
| Г абаритные размеры (Д*Ш*В), мм, не более | 200x150x60 | 47x47x184,5 | |
| Масса, кг, не более | 2,00 | 0,40 | |
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус аппаратуры.
Таблица 4 - Комплектность средства измерений
| Наименование | Количество, ед. |
| Аппаратура геодезическая спутниковая | 1 |
| Кабель USB | 1 |
| Съемная аккумуляторная батарея | 2 |
| Кабель последовательного порта1) | 1 |
| Зарядное устройство (блок питания, кабель питания, кабель зарядки1)) | 1 |
| Карта памяти SD1) | 1 |
| Компакт-диск с программным обеспечением и руководством по эксплуатации на русском языке | 1 |
| П р и м е ч а н и е - 1) Только для аппаратуры TOPCON NET-G5 | |
осуществляется по документу МП АПМ 36-16 «Аппаратура геодезическая спутниковая TOPCON NET-G5, SOKKIA GCX2. Методика поверки», утверждённому ООО «Автопрогресс-М» «27» июня 2016 г.
Основные средства поверки:
- фазовый светодальномер (тахеометр электронный) 1 разряда по ГОСТ Р 8.750-2011. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 53340-2009 Приборы геодезические. Общие технические условия;
ГОСТ Р 8.750-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений Техническая документация «Topcon Positioning Systems», США
| Зарегистрировано поверок | 921 |
| Поверителей | 12 |
| Актуальность данных | 16.11.2024 |
