Государственный реестр средств измерений

Трансформаторы тока E3W1-3, E3WB1-3, 65767-16

65767-16
Трансформаторы тока E3W1-3, E3WB1-3 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Карточка СИ
Номер в госреестре 65767-16
Наименование СИ Трансформаторы тока
Обозначение типа СИ E3W1-3, E3WB1-3
Изготовитель "EFEN GmbH", Германия. Заводы-изготовители: "EFEN Sp. z o.o.", Польша; "EFEN Kaposvar", Венгрия
Год регистрации 2016
Срок свидетельства 28.11.2026
МПИ (интервал между поверками) 8 лет
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы тока E3W1-3, E3WB1-3 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.

Описание

Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.

Трансформаторы тока E3W1-3, E3WB1-3 по принципу конструкции - шинные. С одним коэффициентом трансформации. По числу ступеней трансформации - одноступенчатые, с одной вторичной обмоткой - для измерений и учета.

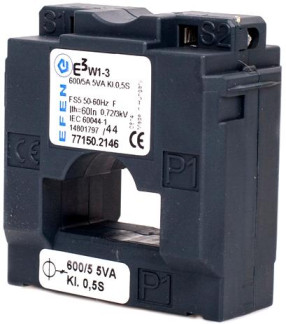

Трансформаторы E3W1-3 не имеют собственной первичной обмотки, ее роль выполняет шина распределительного устройства, проходящая через внутреннее окно трансформаторов. Вторичная обмотка намотана на магнитопровод и заключена в изолирующий корпус из термопластика, который формирует корпус трансформатора и защищает его внутренние части от механических повреждений и проникновения влаги. Выводы вторичных обмоток подключены к клеммникам, закрепленным на корпусе трансформатора и закрываются пломбируемой прозрачной пластиковой крышкой.

Трансформаторы E3WB1-3 являются модификацией трансформаторов тока E3W1-3 и представляют собой комбинацию из трех трансформаторов тока E3W1-3 лишенных корпуса и собранных в единой конструкции специальной формы для встраивания в штатный корпус вертикальных разъединителей в зоне выходных клемм (рисунок 3). Из-за особенностей конструкции, первичные обмотки в виде отрезков токоведущих шин закреплены во внутреннем окне трансформаторов на заводе-изготовителе.

На трансформаторах имеется табличка технических данных.

Трансформаторы относятся к не ремонтируемым и не восстанавливаемым изделиям.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальное напряжение ином, кВ

0,66

Наибольшее рабочее напряжение, кВ

0,72

Номинальный первичный ток /1ном, А

от 200 до 800

Номинальный вторичный ток /2ном, А

5

Номинальная вторичная нагрузка обмотки для измерений и учета £2ном, В-А

2,5; 5

Класс точности трансформатора

0,5S

Номинальный коэффициент безопасности приборов вторичной обмотки для измерений ^Бном, не более

5

Номинальная частота напряжения сети, Гц

50/60

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

E3W1-3

E3WB1-3

Габаритные размеры, мм, (длинахширинахвысота)

63,5Х60,1Х30,2

204x99x136,2

Масса, кг

0,176

1,53

Рабочие условия применения:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %

от -25 до +551); от -25 до +402) до 90

Средний срок службы, лет, не менее

30

Средняя наработка на отказ, ч, не менее

4-105

где:

1)    - Для трансформаторов с номинальным первичным током до 600 А включительно.

2)    - Для трансформаторов с номинальным первичным током до 800 А включительно.

Знак утверждения типа

наносится типографским способом на титульный лист паспорта. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Количество

Трансформатор тока E3W1-3, E3WB1-3

1 шт.

Паспорт

1 экз.

Поверка

осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Основные средства поверки: трансформатор тока измерительный лабораторный ТТИ-5000.5 (рег. № 27007-04); прибор сравнения КНТ-03 (рег. № 24719-03); магазин нагрузок МР 3027 (рег. № 34915-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки в виде оттиска поверительного клейма наносится в паспорт.

Сведения о методах измерений

отсутствуют.

Нормативные документы

Нормативные документы, устанавливающие требования к трансформаторам тока E3W1-3, E3WB1-3

1    ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия.

2    ГОСТ 8.550-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока.

3    ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.

Зарегистрировано поверок 237
Поверителей 2
Актуальность данных 17.11.2024
