| Номер в госреестре | 65773-16 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТШЛ-НТЗ-0,66; ТШП-НТЗ-0,66 |
| Изготовитель | ООО "Невский Трансформаторный Завод "Волхов", г.Великий Новгород |
| Год регистрации | 2016 |
| Срок свидетельства | 28.11.2026 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |

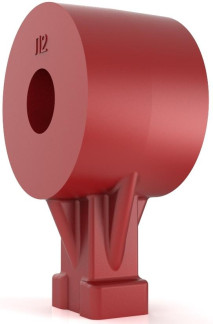

Трансформаторы тока ТШЛ-НТЗ-0,66; ТШП-НТЗ-0,66 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты класса напряжения 0,66 кВ.
Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы предназначены для установки в комплектные распределительные устройства (КРУ) внутренней и наружной установки, а также сборные камеры одностороннего обслуживания (КСО) и являются комплектующими изделиями.
По принципу конструкции трансформаторы являются шинными и не имеют первичной обмотки. Первичной обмоткой служит ввод распределительного устройства в виде кабеля или шины, проходящих через окно трансформаторов. Высоковольтная изоляция обеспечивается изоляцией кабеля или шины.
Вторичные обмотки размещены каждая на своем магнитопроводе. Выводы вторичных обмоток расположены на фланце трансформаторов и имеют два варианта исполнения:
«А» - вторичные контакты расположены на установочной поверхности трансформаторов;
«С» - выводы вторичных обмоток выполнены из гибкого провода необходимой длины и расположены на установочной поверхности трансформаторов.
Корпус трансформаторов изготавливается в виде двух типов:
«Л» - литой, компаунд на основе эпоксидной смолы является главной изоляцией и обеспечивает защиту обмоток от климатических и механических воздействий;
«П» - пластиковый корпус, заполненный компаундом на основе эпоксидной смолы, который является главной изоляцией и обеспечивает защиту обмоток от климатических и механических воздействий.
Трансформаторы имеют несколько конструктивных исполнений - 0, 1, 2, 3, 4, 5, 6 отличающихся между собой формой корпуса, и несколько конструктивных исполнений - 1, 2, 3, отличающихся между собой длиной корпуса.
Трансформаторы с отпайками на обмотках имеют в своем обозначении букву «К».
Трансформаторы не подлежат заземлению, т.к. не имеют подлежащих заземлению металлических частей.
На все трансформаторы, за исключением исполнения «С», устанавливается прозрачная крышка с возможностью пломбирования для защиты вторичных выводов от несанкционированного доступа.
Крепление трансформаторов на месте установки производится с помощью четырех болтов М8 или М10 (в зависимости от исполнения) к закладным элементам крепления, расположенным на основании трансформаторов.
На трансформаторах имеется табличка технических данных.
Трансформаторы изготавливаются в климатических исполнениях «УХЛ», «У» или «Т» категории размещения 2 по ГОСТ 15150-69.
Рабочее положение трансформаторов в пространстве - любое.
Трансформаторы относятся к не ремонтируемым и не восстанавливаемым изделиям.
Т Ш Х - НТЗ - 0,66 - Х Х Х (Х) - Х/Х/Х - Х/Х/Х - Х/Х - Х Х 2
Категория размещения по
ГОСТ 15150-69 ~_
Климатическое исполнение
по ГОСТ 15150-69_
Односекундный ток
_термической стойкости, кА_
_Номинальный вторичный ток, А
_Номинальный первичный ток, А
_Номинальная нагрузка, В-А
Для измерительных обмоток: Класс точности и номинальный коэффициент безопасности приборов (Fs);
Для защитных обмоток:
Класс точности и номинальная
_предельная кратность_
Исполнение с переключением (К) - при наличии Исполнение вторичных выводов
_(АС)_
Исполнение по длине корпуса
_(123_
Конструктивное исполнение
_(0,1,2,3,4,5,6)_
_Номинальное напряжение, кВ
Зарегистрированный товарный
_знак изготовителя_
_Тип корпуса (Л, П)_
Шинный
_Трансформатор тока_
Таблица 1 - Метрологические характеристики трансформаторов
| Наименование характеристики | Значение | |
| ТШЛ-НТЗ-0,66 | ТШП-НТЗ-0,66 | |
| Номинальное напряжение, кВ | 0,66 | |
| Наибольшее рабочее напряжение, кВ | 0,72 | |
| Номинальный первичный ток, А | 300; 400; 500; 600; 750; 800; 1000; 1200; 1500; 2000; 3000; 4000 | 50; 75; 100; 150; 200; 300; 400; 500; 600; 750; 800; 1000 |
| Номинальный вторичный ток, А | 1; 5 | |
| Число вторичных обмоток | до трех | до двух |
| Номинальная вторичная нагрузка при cos ф2 = 1, В-А: - обмотки для измерений - обмотки для защиты | от 1 до 2,5 от 1 до 2,5 | |
| Номинальная вторичная нагрузка при cos ф2 = 0,8, В-А: - обмотки для измерений - обмотки для защиты | от 3 до 15 от 3 до 30 | |
| Класс точности 1): - обмотки для измерений - обмотки для защиты | 0,2S; 0,2; 0,5S; 0,5 5Р;10Р | |
| Номинальная предельная кратность вторичных обмоток для защиты, Кном, не менее | от 5 до 30 | |
| Номинальный коэффициент безопасности приборов вторичной обмотки для измерений ^Бном, не более | от 5 до 10 | |
| Номинальная частота напряжения сети, Гц | 50 или 60 2) | |
| где: 1) - Трансформаторы изготавливаются с одним значением класса точности и одним соответствующим ему значением номинальной мощности в соответствии с заказом. 2) - Для экспортных поставок. | ||
Таблица 2 - Основные технические характеристики трансформаторов
| Наименование характеристики | Значение | |
| ТШЛ-НТЗ-0,66 | ТШП-НТЗ-0,66 | |
| Габаритные размеры, мм, (длинахширинахвысота) | 205х140х323 | 160x100x122 |
| Масса, кг | 24 | 10 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ2, диапазон рабочих температур от -60 до +50 °С 3); У2, диапазон рабочих температур от -50 до +45 °С 3); Т2, диапазон рабочих температур от -10 до +55 °С 3) | |
| Средний срок службы, лет, не менее | 30 | |
| Средняя наработка на отказ, ч, не менее | 4-105 | |
| где: 3) - Верхнее рабочее значение температуры окружающего воздуха с учетом нагрева воздуха внутри КРУ. | ||
наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульные листы руководства по эксплуатации и паспорта.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТШЛ-НТЗ-0,66; ТШП-НТЗ-0,66 | 1 шт. |
| Паспорт | 0.НТЗ.486.051 ПС | 1 экз. |
| Руководство по эксплуатации | 0.НТЗ.142.051 РЭ | согласно заказу (но не менее 1 экз. на 12 шт.) |
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки: трансформатор тока измерительный лабораторный ТТИ-5000.5 (рег. № 27007-04); прибор сравнения КНТ-03 (рег. № 24719-03); магазин нагрузок МР 3027 (рег. № 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма наносится в паспорт.
приведены в эксплуатационном документе.
ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия.
ГОСТ 8.550-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока.
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.
ТУ 3414-018-30425794-2016 Трансформаторы тока ТШЛ-НТЗ-0,66; ТШП-НТЗ-0,66. Технические условия.
