| Номер в госреестре | 65780-16 |
| Наименование СИ | Вольтметры |
| Обозначение типа СИ | CQR 96 |
| Изготовитель | "Cewe Instrument", Швеция |
| Год регистрации | 2016 |
| Срок свидетельства | 05.12.2021 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
Вольтметры CQR 96 предназначены для измерения действующего значения напряжения в электрических цепях переменного тока промышленной частоты.
Принцип действия вольтметров CQR 96 (далее вольтметр) основан на взаимодействии магнитного поля катушки с подвижным ферромагнитным сердечником, к которому закреплен стрелочный указатель. Градуировка шкалы соответствует действующим значениям переменного напряжения.

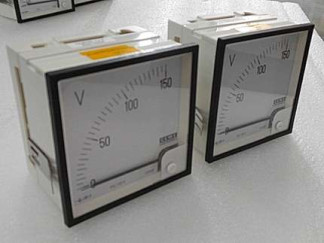

Вольтметр CQR 96 - это щитовой прибор с подвижной катушкой, со стрелочным указателем, с равномерной шкалой и нулевой отметкой на краю диапазона измерений.
Корректор нуля - механический. Успокоение подвижной части прибора магнитоиндукционное. Вольтметры CQR 96 предназначены для работы в вертикальном положении и относятся к невосстанавливаемым, одноканальным, однофункциональным изделиям.
Пломбировка вольтметров осуществляется в виде наклейки на стенки корпуса.
Основные метрологические и технические характеристики приборов приведены в таблице 1.
Таблица 1
| Наименование параметра | Значение |
| Диапазон измерений напряжения переменного тока, В | от 0 до 600 |
| Верхний предел диапазона измерений напряжения, В | 6; 10; 15: 25; 40; 50; 60; 100; 150;400; 500; 600; 110* |
| Класс точности | 1,5 |
| Входное сопротивление, не менее, МОм | 1000 |
| Частота сети, Гц | от 50 до60 |
| Нормальное положение | вертикальное |
| Способ включения | непосредственный |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 96х96х91 |
| Масса, кг, не более | 0,37 |
| Условия эксплуатации: | |
| - температура окружающего воздуха °С; | от -25 до +70 |
| - относительная влажность, %, не более | 95 |
Примечание * - для прибора со сменной шкалой, отградуированной в зависимости от используемого трансформатора напряжения.
наносится на боковую панель прибора трафаретным способом и на титульном листе паспорта типографским способом.
Таблица 2 - Комплектность вольтметров
| Наименование | Обозначения | Количество |
| Вольтметр | CQR 96 | 1 шт |
| Паспорт | 1 шт |
осуществляется по ГОСТ 8.497-83 ГСИ. «Амперметры, вольтметры, ваттметры, варметры. Методика поверки».
Основные средства поверки:
Калибратор программируемый П320 (регистрационный номер №7493-70);
Прибор для поверки вольтметров дифференциальный В1-12 (регистрационный номер №6013-77);
Установка У1134 (регистрационный номер №4511-74);
Пробойная установка УПУ-10 (регистрационный номер №58589-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью
отсутствуют.
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8711-93 (МЭК 51-2-84). Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам
ГОСТ 8.497-83 ГСИ. Амперметры, вольтметры, ваттметры, варметры. Методика поверки».
Техническая документация фирмы-изготовителя.
