| Номер в госреестре | 65781-16 |
| Наименование СИ | Частотомеры |
| Обозначение типа СИ | FQ 96 |
| Изготовитель | "Cewe Instrument", Швеция |
| Год регистрации | 2016 |
| Срок свидетельства | 05.12.2021 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Частотомеры FQ 96 предназначены для измерений частоты в электрических цепях переменного тока.
Принцип действия частотомеров FQ 96 (далее частотомеры) основан на взаимодействии магнитного поля и напряжения измеряемой частоты с подвижным сердечником.
Частотомеры FQ 96 конструктивно состоят из измерительного механизма магнитоэлектрической системы. Частотомеры имеют стрелочный указатель.

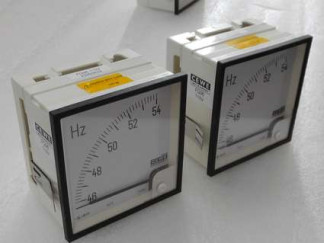

Общий вид частотомеров и места пломбировки от несанкционированного доступа, и нанесения знака поверки представлены на рисунке 1 Пломбировка частотомеров осуществляется в виде наклейки на стенки корпуса.
Основные метрологические и технические характеристики приборов приведены в таблице 1.
Таблица 1 - Основные метрологические характеристики
| Напряжение, В | Диапазоны измерений, Гц | Класс точности | Допустимый угол наклона частотомера | Габаритные размеры (длина х ширина х высота), не более, мм | Масс, не более, кг |
| 110 | от 46 до 54 | 1,5 | ±5 градусов | 96х96х91 | 0,2 |
| Условия эксплуатации: - температура окружающего воздуха °С; -25 до +70 - относительная влажность, %, не более 95 | |||||
наносится на лицевую панель частотомера трафаретным способом и на титульном листе паспорта типографским способом.
Таблица 2 - Комплектность частотомеров
| Наименование | Обозначения | Количество |
| Частотомер | FQ 96 | 1 шт |
| Паспорт | 1 шт |
осуществляется по ГОСТ 8.422-81 ГСИ. «Частотомеры. Методы и средства поверки. Методика поверки».
Основные средства поверки:
Источник переменного тока Б2-4 (регистрационный номер №11387-88);
Частотомер Ф5043 (регистрационный номер №3633-73);
Осциллограф универсальный С1-76 (регистрационный номер №5767-76);
Секундомер механический СОПпр-2а-3-010 регистрационный номер №11519-88); Пробойная установка УПУ-10 (регистрационный номер №58589-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
отсутствуют.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 7590-93 Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 4. Особые требования к частотомерам
ГОСТ 8.422-81 ГСИ. Частотомеры. Методы и средства поверки Техническая документация фирмы-изготовителя.
| Зарегистрировано поверок | 111 |
| Поверителей | 15 |
| Актуальность данных | 21.11.2024 |
