| Номер в госреестре | 65785-16 |
| Наименование СИ | Газоанализаторы стационарные |
| Обозначение типа СИ | А-ТОГАЗ G202 |
| Изготовитель | ООО "НПО А-Комплекс", г.Иркутск |
| Год регистрации | 2016 |
| Срок свидетельства | 05.12.2021 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализатор стационарный А-ТОГАЗ G202 предназначен для измерений довзрывоопасных концентраций метана, пропана, этилена и других углеводородов и диоксида углерода, а также объёмной доли кислорода и массовой концентрации сероводорода и оксида углерода в воздухе рабочей зоны.
Принцип действия газоанализатора А-ТОГАЗ G202 основан на применении оптического инфракрасного сенсора для определения содержания углеводородов и диоксида углерода, а также электрохимических сенсоров для определения объёмной доли кислорода и массовой концентрации сероводорода, оксида углерода и аммиака.

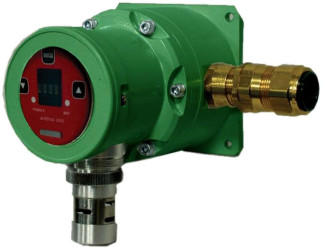

Газоанализаторы А-ТОГАЗ G202 конструктивно состоит из двух отсеков: отсек сенсорный ОС (далее - ОС) и отсек питания и связи ОПС (далее - ОПС), соединенных в единую (моноблочную) конструкцию.
Газоанализаторы А-ТОГАЗ G202 имеют взрывозащищённое исполнение с видами взрывозащиты «взрывонепроницаемые оболочки «d» по ГОСТ 30852.1-2002 (МЭК 60079-1:1998) и «искробезопасная электрическая цепь «i» по ГОСТ 30852.10-2002 (МЭК 60079-11:1999), маркировку взрывозащиты 1Ехd[ib]IICT4 X и может изготавливаться как с индикатором, так и без него.
В газоанализаторе проводится сравнение текущих результатов измерений с двумя установленными значениями порогов предупредительной и аварийной сигнализации, при превышении которых выдаются световые дискретные сигналы и срабатывают «сухие» контакты реле. Газоанализаторы А-ТОГАЗ G202 должны обеспечивать световую сигнализацию с выдачей световых дискретных сигналов при превышении установленных значений двух порогов сигнализации, каждому из которых соответствует пара «сухих» контактов реле для управления внешними устройствами.
Газоанализаторы А-ТОГАЗ G202 обеспечивают возможность передачи данных по промышленному протоколу HART и в цифровой канал связи RS-485 по протоколу ModBus RTU, а также в виде аналогового сигнала постоянного тока в диапазоне от 4 до 20 мА, пропорционального концентрации анализируемого газа.
Газоанализаторы могут использоваться как автономно, так и в составе информационноизмерительных комплексов.
Г азоанализаторы имеют встроенное программное обеспечение (далее - ПО), разработанное изготовителем для выполнения измерительных и программных функций: выбора режима, проведения калибровки, установки уровней тревоги, визуализацию технологических параметров.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | GSO-2.hex |
| Номер версии (идентификационный номер) ПО | V1.0 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 795Вh |
| Алгоритм вычисления цифрового идентификатора ПО | CRC16 |
Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путём установки системы защиты микроконтроллера от чтения и записи. Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий: программное обеспечение защищено от несанкционированного влияния на ПО СИ и измерительную информацию.
Внешнее программное обеспечение (программа TestGSO) предназначено для проверки работоспособности газоанализатора, а также для его настройки и калибровки при использовании интерфейса RS-232 или RS-485 и поставляется на оптическом диске или ином носителе информации. Программа предназначена для работы в среде Windows XP или Windows 7 в стандартной конфигурации. Для работы необходим COM порт или его эмуляция через переходник USB-RS-232.
Исполняемые коды газоанализаторов являются встроенными и недоступны для модификации через интерфейс пользователя.
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализатора.
Диапазон измерений и пределы допускаемой основной погрешности газоанализатора А-ТОГАЗ G 202 для определяемых компонентов приведены в таблице 2.
Таблица 2
| Определяемый компонент | Диапазон измерений содержания определяемого компонента | Пределы допускаемой основной погрешности | |
| абсолютной | относительной,% | ||
| Оптические сенсоры | |||
| метан (СН4) | от 0 до 50 % НКПР включ. | ±5 % НКПР | |
| св. 50 до 100 % НКПР | - | ±10 | |
| пропан (С3Н8) | от 0 до 50 % НКПР включ. | ±5 % НКПР | |
| св.50 до 100 % НКПР | - | ±10 | |
| н-бутан (С4Н10) | от 0 до 50 % НКПР включ. | ±5 % НКПР | |
| св.50 до 100 % НКПР | - | ±10 | |
| н-пентан (С5Н12) | от 0 до 50 % НКПР включ. | ±5 % НКПР | |
| св. 50 до 100 % НКПР | - | ±10 | |
| н-гексан (С6Н14) | от 0 до 50 % НКПР включ. | ±5 % НКПР | |
| св. 50 до 100 % НКПР | - | ±10 | |
| этилен (C2H4) | от 0 до 50 % НКПР включ. | ±5 % НКПР | |
| св. 50 до 100 % НКПР | - | ±10 | |
| бензол (C6H6) | от 0 до 50 % НКПР включ. | ±5 % НКПР | - |
| св. 50 до 100 % НКПР | - | ±10 | |
| диоксид углерода (CO2) | от 0 до 5 об. доля, % | ±(0,02+0,08 ^) об. доля, % | |
| Электрохимические сенсоры | |||
| Кислород (О2) | от 0 до 30 об.доля, % | ±(0,2+0,04-Свх), % (об. доля) | - |
| Оксид углерода (СО) | от 0 до 20 мг/м3 включ. | ±5 мг/м3 | - |
| св. 20 до 120 мг/м3 | - | ±25 | |
| Сероводород (K2S) | от 0 до 10 мг/м3 включ. | ±2,5 мг/м3 | - |
| св. 10 до 500 мг/м3 | - | ±25 | |
| Аммиак (NН3) | от 0 до 20 мг/м3 включ. | ±5 мг/м3 | - |
| св. 20 до 70 мг/м3 | - | ±25 | |
| Примечания: 1) Значения НКПР горючих газов и паров горючих жидкостей указаны в ГОСТ 30852.19-2002 (МЭК 60079-20:1996). 2) Cвх - содержание определяемого компонента на входе газоанализатора, объемная доля, %. 3) Ввиду того, что газоанализаторы обладают чувствительностью к широкой номенклатуре органических веществ помимо указанных, пределы допускаемой основной погрешности газоанализаторов нормированы для смесей, содержащих только один измеряемый горючий компонент. | |||
Таблица 3
| Пределы допускаемой дополнительной абсолютной погрешности газоанализаторов на каждые 10 °С в диапазоне температур от -60 до +55 °C, в долях от предела допускаемой основной погрешности, не более | 0,2 |
| Масса газоанализатора, кг, не более: • корпус из нержавеющей стали • корпус из алюминиевого сплава | 5,7 2,5 |
| Г абаритные размеры газоанализатора (В х Д х Ш), мм, не более: | 140х175х140 |
| Условия эксплуатации газоанализаторов: - допустимый диапазон температуры окружающей среды, °С: • Оптические сенсоры • Электрохимические сенсоры - верхнее значение относительной влажности окружающей среды для рабочего температурного диапазона, % | от -60 до +55 от -40 до +50 95 |
| Время прогрева газоанализатора, мин не более | 10 |
| Диапазон аналогового выходного сигнала, мА | от 4 до 20 |
наносится:
- типографским способом на титульный лист руководства по эксплуатации;
- на табличку, расположенную на задней поверхности корпусов.
Комплект поставки газоанализаторов включает: газоанализатор -1 шт; методика поверки - 1 экз; руководство по эксплуатации - 1 экз;
Опционально может включаться: камера калибровочная № 1; камера калибровочная № 2; кабель технологический; ключ специальный; блок измерительный двухканальный; блок центрального процессора; диск с программным обеспечением; вставка плавкая 5*20Т-10А; вставка плавкая 5*20Т-3,15А;
- программа TestGSO на цифровом носителе (компакт-диск, флэш-память и т.п.).
осуществляется по документу МП 65785-16 «Газоанализатор стационарный А-ТОГАЗ G202.
Методика поверки", утвержденному ФГУП "ВНИИМС" 11 ноября 2015 г.
Основные средства поверки:
• Государственные стандартные образцы - газовые смеси ГСО №№ 10463-2014, 10543-2014, 10349-2013 10544-2014, 10364-2014, 10334-2013, 10247-2013, 10367-2013, 10465-2014, 10465-2014, 10329-2014.
• азот особой чистоты сорт 2 в баллоне под давлением, ГОСТ 9293-74;
• газодинамическая установка ГДП-102 по ИБЯЛ.413142.002 ТУ с источниками микропотока сероводорода ИМ03-М-А2 и аммиака ИМ06-М-А2.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносят на заднюю панель газоанализатора.
приведены в эксплуатационном документе.
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
ГОСТ Р 52350.29.1-2010 (МЭК 60079-29-1:2007) Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 60079-29-1-2013 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Требования к эксплуатационным характеристикам газоанализаторов горючих газов.
ГОСТ 13320-81. Газоанализаторы промышленные автоматические. Общие технические условия.
Приказ Министерства здравоохранения и социального развития Российской Федерации № 1034 от 09.09.11 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности.
АКИР.413311.007 ТУ Технические условия "Газоанализаторы портативные А-Тогаз G101, стационарные А-ТОГАЗ G201 и G202".
