| Номер в госреестре | 65791-16 |
| Наименование СИ | Резервуар стальной вертикальный цилиндрический |
| Обозначение типа СИ | РВС-30000 |
| Изготовитель | СУ ТЭЦ-26 "Мосэнергострой", г.Москва |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Резервуар стальной вертикальный цилиндрический РВС-30000 предназначен для измерения объема мазута, а также для его приема и хранения.
Тип резервуара - стальной вертикальный цилиндрический, номинальной вместимостью 30000 м3.
Резервуар представляет собой стальную конструкцию, состоящую из сферической кровли, цилиндрической стенки и днища.
Кровля - сферическая жесткосоединенная со стенками резервуара. Материал покрытия -сталь марки ВСт3, толщиной 4 мм.
Цилиндрическая стенка резервуара включает в себя десять цельносварных поясов полистовой сборки. Листы изготовлены из стали марок 09Г2С и ВСт3сп5.
Днище резервуара - цельносварное полистовой сборки из стали марки ВСт3пс6, толщиной 8 мм.
Основание резервуара - гидрофобный слой высотой 100 мм по бетонному ростверку на свайном основании.
Фундамент монолитный железобетонный ростверк 300 мм на свайном основании, сваи СУ 12-30; СУ 10-30; СУ8-30; СУ6-30, сечение свай 300х300. Ростверк бетон М-200, арматура А-I и A-Ш.

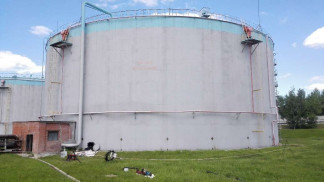

Резервуар РВС-30000, заводской номер 3 расположен: 117403, г. Москва, Востряковский проезд, д. 10.
отсутствует.
| Наименование параметра | Номер резервуара РВС-30000 |
| 3 | |
| Номинальная вместимость, м | 30000 |
| Пределы допускаемой относительной погрешности вместимости, % | ±0,10 |
| Вместимость мертвой полости, м3 | 170,3386 |
| Высота мертвой полости, мм | 115 |
| Вместимость, м3, на уровне: 18000 | 29307,07 |
| Габаритные размеры: - диаметр резервуара, мм - высота резервуара, мм | 45600 18000 |
| Средний срок службы, лет, не менее | 40 |
| Условия эксплуатации: | |
| Температура измеряемой среды, °С | от +60 до +80 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений
Таблица 2
| Наименование | Количество, | Обозначение |
| Резервуар стальной вертикальный цилиндрический | 1 шт. | РВС-30000 |
| Резервуар стальной вертикальный цилиндрический. Паспорт. | 1 экз. | РВС-30000 |
| Г радуировочная таблица | 1 |
осуществляется по ГОСТ 8.570-2000 (с Изменением №1, 2) «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм по ГОСТ 427-75;
- рулетка измерительная с грузом 2-го класса точности Р30Н2Г, с верхним пределом измерений 30 м по ГОСТ 7502-98;
- рулетка измерительная 2-го класса точности Р20У2К, с верхним пределом измерений 20 м по ГОСТ 7502-98;
- нивелир АТ-20Б с диапазоном измерений: превышений от 0 до 2,7, погрешность ±1,0 мм на 1 км двойного хода, нивелирная рейка.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на градуировочную таблицу резервуара в месте подписи поверителя.
ГОСТ Р 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».
ГОСТ 31385-2008 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические услови»
РМГ 116-2011 ГСИ. Резервуары магистральных нефтепроводов и нефтебаз. Техническое обслуживание и метрологическое обеспечение в условиях эксплуатации
РД 153-39.4-078-01 Правила технической эксплуатации резервуаров магистральных нефтепроводов и нефтебаз»
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика
поверки
| Зарегистрировано поверок | 2 |
| Поверителей | 2 |
| Актуальность данных | 16.09.2024 |
