| Номер в госреестре | 65795-16 |
| Наименование СИ | Резервуары железобетонные вертикальные цилиндрические |
| Обозначение типа СИ | ЖБР-2000 |
| Изготовитель | СМУ-5 Треста 12, г.Новороссийск |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Резервуары железобетонные вертикальные цилиндрические ЖБР-2000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Тип резервуара - железобетонный вертикальный цилиндрический, номинальной вместимостью 2000 м .
Стенка резервуара представляет собой сборную конструкцию состоящую из железобетонных плит НПС-3Б. Межпанельные швы заполнены торкретбетоном.
Днище резервуара - железобетонный монолит. Уклон днища составляет: 0,005 к приямку для зачистки.
Покрытие резервуара - сборная конструкция, состоящая из плит покрытия: НПП-5, НПП-5А, НПП-7, НПП-8, НПП-8А, НПП-8Б, НПП-8В, уложенные на цементный раствор М-300.
Покрытие опирается на конструкцию, состоящую из балок Б-2 (12 шт.), Б-3 (18 шт.). Основание резервуара - бетонная подготовка М-50, гидроизоляция битумом М-IV в два слоя.
Резервуары оборудованы: измерительным (замерным) люком ЛЗ-150, тремя световыми люками Ду 700, раздаточным устройством, средствами измерений, предохранительными и огневыми клапанами, размещенные на крыше.
Монтаж резервуара выполнен в соответствии с действующими СНиП, а также РМГ 116-2011 «ГСИ. Резервуары магистральных нефтепроводов и нефтебаз. Техническое обслуживание и метрологическое обеспечение в условиях эксплуатации».

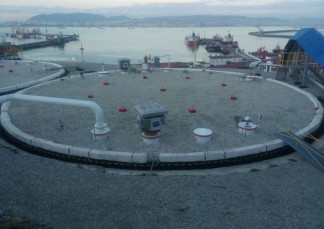

Резервуары №№ 10, 11 расположены: Краснодарский край, г. Новороссийск-11, площадка перевалочного комплекса «Шесхарис» АО «Черномортранснефть».
отсутствует.
Таблица 1
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 2000 |
| Пределы допускаемой относительной погрешности вместимости резервуара, % | ±0,25 |
| Габаритные размеры: | |
| - диаметр внутренний резервуара, мм | 20990 |
| - высота стенки резервуара, мм | 5800 |
| - максимальный уровень заполнения, мм | 5700 |
| Условия эксплуатации: | |
| »-» о/'ч - температура окружающей среды, С | от -50 до +50 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений
Таблица 2
| Наименование | Количество, шт. | Обозначение |
| 1 Резервуар железобетонный вертикальный цилиндрический | 2 | ЖБР-2000 |
| 2 Резервуар железобетонный вертикальный цилиндрический. Паспорт | 2 | ЖБР-2000 |
| 3 Г радуировочная таблица | 2 |
осуществляется по РМГ 110-2010 «Рекомендации по межгосударственной стандартизации. ГСИ. Резервуары железобетонные цилиндрические со сборной стенкой вместимостью до 30000 м . Методика поверки геометрическим методом».
Основные средства поверки:
- линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм по ГОСТ 427-75;
- рулетка измерительная с грузом 2-го класса точности Р30Н2Г, с верхним пределом измерений 30 м по ГОСТ 7502-98;
- рулетка измерительная 2-го класса точности Р20У2К, с верхним пределом измерений 20 м по ГОСТ 7502-98;
- нивелир АТ-20Б с диапазоном измерений: превышений от 0 до 2,7, погрешность ±1,0 мм на 1 км двойного хода, нивелирная рейка.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в градуировочной таблице в месте подписи поверителя.
ГОСТ Р 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».
РМГ 116-2011 ГСИ. Резервуары магистральных нефтепроводов и нефтебаз. Техническое обслуживание и метрологическое обеспечение в условиях эксплуатации
РД 153-39.4-078-01 Правила технической эксплуатации резервуаров магистральных нефтепроводов и нефтебаз
РМГ 110-2010 Рекомендации по межгосударственной стандартизации. ГСИ. Резервуары железобетонные цилиндрические со сборной стенкой вместимостью до 30000 м . Методика поверки геометрическим методом
