| Номер в госреестре | 65798-16 |
| Наименование СИ | Блоки преобразования и обработки измерительной информации |
| Обозначение типа СИ | PMX |
| Изготовитель | "Hottinger Baldwin Messtechnik GmbH", Германия |
| Год регистрации | 2016 |
| Срок свидетельства | 05.12.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Блоки преобразования и обработки измерительной информации PMX (далее по тексту -преобразователи) предназначены для измерений электрических сигналов от датчиков различных физических величин и преобразования измеренных сигналов в цифровые выходные сигналы.
Принцип действия блоков преобразования и обработки измерительной информации PMX основан на получении и преобразовании электрических сигналов, поступающих от первичных преобразователей, в цифровой код с последующей передачей информации по внешним шинам на ПК.

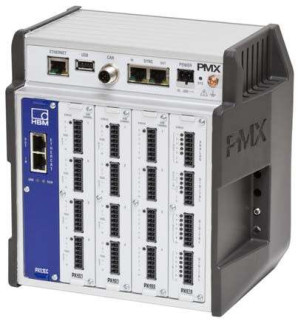

Конструктивно преобразователи выполнены в виде компактного базового блока со сменными платами:
- Измерительные платы PX401 применяются для получения сигналов поступающих от первичных преобразователей в виде силы постоянного тока или постоянного напряжения. Платы имеют четыре независимых канала разрядностью 24 бит.
- Измерительные платы PX455 применяются для получения сигналов от тензометрических датчиков, тензорезисторов, подключаемых по полномостовой и полумостовой схеме, полумостовых и полномостовых индуктивных датчиков, датчиков линейных перемещений, термометров сопротивлений и потенциометрических датчиков. Платы имеют четыре независимых канала разрядностью 24 бит.
- Измерительные платы PX460 применяются для получения сигналов от источников частоты, датчиков крутящего момента (момент, частота вращения, угол поворота), датчиков угла поворота/инкрементных датчиков положения, датчиков с синхронно-последовательным интерфейсом (SSI) или ШИМ-выходом , магнитных датчиков, счётчиков импульсов.
- Платы ввода/вывода PX878 применяются для управления и обработки информации.
Преобразователи пломбируются от несанкционированного доступа путем нанесения
наклейки на верхнюю часть корпуса.
Метрологические и технические характеристики преобразователей, приведены в таблице 2.
Управление настройками и параметрами режима работы блоков преобразования и обработки измерительной информации PMX, вывод информации на экран осуществляется посредством программного обеспечения.
Программное обеспечение преобразователей встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений.
Установка и обработка выходных параметров осуществляется за счет программного обеспечения, установленного на ПК.
Идентификационные данные программного обеспечения блоков преобразования и обработки измерительной информации PMX представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения блоков преобразования и обработки измерительной информации PMX
| Идентификационные данные (признаки) | Значение |
| Наименование ПО | PMX server |
| Идентификационное наименование ПО | PMX Firmware и Webserver |
| Номер версии ПО | не ниже 1.20 |
| Цифровой идентификатор ПО | - |
Уровень защиты программного обеспечения преобразователей от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014.
Основные метрологические и технические характеристики преобразователей представлены в таблице 2.
| Наименование характеристики | Значение характеристики |
| Диапазон напряжения питания постоянного тока, В | от 0 до 30 |
| Количество каналов (на каждой плате) | 4 |
| Диапазоны измерений коэффициента преобразования, мВ/В | ±4; ±100; ±500; ±1000 |
| Пределы относительной погрешности измерений коэффициента преобразования, % - полный мост - полумост | ±0,05 ±0,10 |
| Диапазоны сопротивлений подключаемых датчиков, Ом | от 60 до 4000 |
| Несущая частота (синусоидальный формы), Гц | 4800±240 |
| Напряжение питания моста, В | 2,500±0,125 |
| Диапазон измерений силы постоянного тока, мА | от -20 до +20 |
| Пределы относительной погрешности измерений силы постоянного тока, % | ±0,1 |
| Диапазон измерений напряжения постоянного тока, В | от -10 до +10 |
| Пределы относительной погрешности измерений напряжения постоянного тока, % | ±0,1 |
| Диапазон измерений частоты, МГц | от 0 до 2 |
| Пределы относительной погрешности измерений частоты, % | ±0,1 |
| Напряжение постоянного тока встроенного источника плат для питания первичных преобразователей, В | от 0 до 24 |
| Г абаритные размеры (высота х ширина х глубина), не более | 200x200x122 |
| Масса, кг, не более | 2,75 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от 0 до +50 от 35 до 65 от 84,0 до 106,7 |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 3 - Комплект поставки
| Наименование | Количество |
| Блок преобразования и обработки измерительной информации PMX | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки РТ-МП-3509-551-2016 | 1 шт. (на партию) |
осуществляется по документу РТ-МП-3509-551-2016 «ГСИ. Блоки преобразования и обработки измерительной информации PMX . Методика поверки», утвержденному ФБУ «Ростест-Москва» 9 сентября 2016 г.
Основные средства поверки:
- калибратор универсальный Fluke 5520A (Рег. № 23346-02);
- мост эталонный переменного тока BN-100A (Рег. № 32602-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
отсутствуют.
Техническая документация Hottinger Baldwin Messtechnik GmbH.
