| Номер в госреестре | 65803-16 |
| Наименование СИ | Датчики температуры многозонные |
| Обозначение типа СИ | VITO |
| Изготовитель | "Honeywell-Enraf", Нидерланды |
| Год регистрации | 2016 |
| Срок свидетельства | 05.12.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики температуры многозонные серии VITO (далее - датчики) предназначены для измерения точечной температуры на разных уровнях и расчета средней температуры жидких и газообразных сред в резервуарах. Некоторые модификации датчиков также могут использоваться для измерения уровня подтоварной воды - границы раздела жидких сред типа вода/нефтепродукт или других жидкостей.

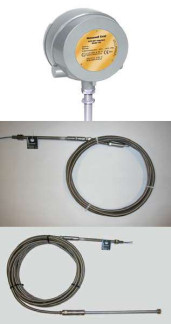

Датчик температуры многозонный серии VITO состоит из измерительного преобразователя (ИП) модели 762 VITO и первичных преобразователей температуры (ППТ). ИП находится внутри алюминиевого корпуса и монтируется снаружи резервуара или емкости с измеряемым продуктом. ППТ представляет собой гибкий гофрированный шланг в нержавеющей или нейлоновой защитной оболочке с крепежными элементами, измерительной частью, содержащей равномерно распределенные по длине чувствительные элементы, и анкером на конце троса. ППТ монтируется на фланец при помощи защитной гильзы или непосредственно в резервуаре или емкости с измеряемым продуктом. Монтажная часть, представляющая собой штуцер с резьбой М20х1,5 и резьбой соединяется резьбой с ИП. В нижней части ППТ некоторых модификаций находится емкостной датчик уровня для измерения уровня границы раздела жидких сред.
Чувствительный элемент ППТ представляет собой термопару с номинальной статической характеристикой преобразования (НСХ) типа «Т» по ГОСТ Р 8.585-2001, принцип действия которой основан на термоэлектрическом эффекте, и/или термопреобразователь сопротивления (ТС) с НСХ типа «Pt100» по ГОСТ 6651-2009, принцип действия которого основан на явлении изменения электрического сопротивления материалов в зависимости от температуры. Принцип измерения уровня основан на изменении емкости конденсатора при изменении уровня подтоварной воды.
Информация об измеренной температуре и уровне подтоварной воды, формируемая чувствительными элементами в виде аналогового сигнала поступает в ИП, содержащий нормирующие и аналого-цифровые преобразователи. ИП формирует выходной цифровой код по протоколу HART, передающийся по контактному проводу (витая пара) для дальнейшей обработки на плату HCU уровнемера. Первичные преобразователи температуры изготавливаются следующих модификаций:
- 764С VITO MTT включает в себя 16 термопар и один опорный ТС. Самая низкорасположенная термопара находится на расстоянии 1000 мм от конца ППТ рядом с ТС. Остальные термопары равномерно расположены по всей измерительной длине ППТ;
- 764D VITO MTT включает в себя 16 термопар и один опорный ТС. Самая низкорасположенная термопара находится на конце ППТ, на расстоянии 65 мм от конца троса в области анкера. Остальные 15 термопар равномерно расположены по всей измерительной части ППТ, начиная от опорного ТС, расположенного на расстоянии 1000 мм от конца ППТ;
- 766C VITO MTT включает датчик подтоварной воды на конце троса и чувствительные элементы, расположенные аналогично 764С VITO MTT;
- 766D VITO MTT включает датчик подтоварной воды на конце троса и чувствительные элементы, расположенные аналогично 764D VITO MTT;
- 767C VITO LT включает 9 термопар и один опорный ТС. Самая низкорасположенная термопара находится на расстоянии 1000 мм от конца ППТ рядом с опорным ТС. Термопары равномерно расположены по всей измерительной части ППТ;
- 767D VITO LT включает 9 термопар и один опорный ТС. Самая низкорасположенная термопара находится на конце ППТ, на расстоянии 65 мм от конца троса в области анкера. Остальные 8 термопар равномерно расположены по всей измерительной части ППТ, начиная от опорного ТС, расположенного на расстоянии 1000 мм от конца ППТ;
- 768С VITO LT включает датчик подтоварной воды на конце троса и чувствительные элементы, расположенные аналогично 767C VITO LT;
- 768D VITO LT включает датчик подтоварной воды на конце троса и чувствительные элементы, расположенные аналогично 767D VITO LT;
- 361 VITO MPT включает от 4 до 14 ТС, равномерно расположенных по измерительной части ППТ. Самый низкорасположенный ТС находится на расстоянии 1000 мм от конца ППТ.
ИП модели 762 VITO имеет исполнения, соответствующие типу используемого ППТ:
- 762 VITO MTT - для подключения одного ППТ VITO MTT;
- 762 VITO LT - для подключения одного ППТ VITO LT;
- 762 VITO MRT - для подключения одного ППТ VITO MPT или 14 внешних ТС. Датчики имеют взрывозащищенное исполнение. Вид взрывозащиты «Искробезопасная
электрическая цепь» по ГОСТ Р МЭК 60079-11-2010. Маркировка взрывозащиты 0Ех ia IIB Т4 Ga Х.
ИП модели 762 VITO MTT/LT/MRT содержит программное обеспечение (ПО), которое представляет собой микропрограмму, встроенную в аппаратное устройство ИП. Микропрограмма осуществляет функции приема аналогового сигнала, преобразования измерительной информации, передачи цифрового сигнала.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Релиз 25.08.2006 |
| Номер версии (идентификационный код) ПО | Не ниже Ver. 1.2 |
| Цифровой идентификатор ПО | 680AH |
Влияние ПО на метрологические характеристики датчиков учитывается в общих согласованных допусках.
Метрологически значимая часть ПО и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Таблица 2
| Модификация ППТ Характеристики | 764 VITO MTT | 766 VITO MTT | 767 VITO LT | 768 VITO LT | 361 VITO MPT |
| Диапазоны измерений температуры, °С | от -55 до +135; от -196 до +70; от -55 до +200; от -55 до +250 | от -55 до +135 | от -55 до +135 | от -20 до +90 | от -50 до +120; от -196 до +50; от -50 до +200; от -20 до +250 |
| Пределы допускаемой основной абсолютной погрешности ИП при измерении температуры (при температуре окружающей среды от + 18 до + 28 °С), °С | ±0,1 | ||||
| Пределы допускаемой дополнительной абсолютной погрешности ИП при измерении температуры (при температуре окружающей среды отличной от + 18 до + 28 °С), °С / 10 °С | ±0,03 | ||||
| Диапазон измерений уровня границы раздела жидких сред, мм | - | от 0 до 500; от 0 до 1000; от 0 до 2000 | - | от 0 до 500; от 0 до 1000; от 0 до 2000 | - |
| Пределы допускаемой абсолютной погрешности измерений уровня границы раздела жидких сред, мм | - | ±2 мм (в диапазоне от 0 до 1000 мм включ.); ±4 мм (в диапазоне св. 1000 мм) | - | ±2 мм (в диапазоне от 0 до 1000 мм включ.); ±4 мм (в диапазоне св. 1000 мм) | - |
| Разрешение, °С / мм | 0,01 / 0,1 | ||||
| Тип и количество ППТ | Т (16 шт.), Pt100 (1 шт.) | Т (16 шт.), Pt100 (1 шт.) | Т (9 шт.), Pt100 (1 шт.) | Т (9 шт.), Pt100 (1 шт.) | Pt100 (от 4 до 14 шт.) |
| ' ' -----Модификация ППТ Характеристики ' ■— | 764 VITO MTT | 766 VITO MTT | 767 VITO LT | 768 VITO LT | 361 VITO MPT |
| Класс допуска ТП по ГОСТ Р 8.585-2001 (МЭК 60584-2) | 2 | - | |||
| Пределы допускаемых отклонений ТЭДС от НСХ ТП по ГОСТ Р 8.585-2001 (МЭК 60584-2), °С, где |t| -абсолютное значение температуры, °C, без учета знака | ±0,015-|t| (в диапазоне измерений от -196 до -66 включ.); ±1 (в диапазоне измерений св. -66 до +135 °С включ.); ±0,0075-|t| (в диапазоне измерений св. +135 до +250 °С) | ±1 (в диапазоне измерений от -55 до +135 °С) | ±1 (в диапазоне измерений от -55 до +135 °С) | ±1 (в диапазоне измерений от -20 до +90 °С) | - |
| Класс допуска ТС по ГОСТ 6651-2009 (МЭК 60751) | 1/5 В, 1/3 В, В | ||||
| Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте по ГОСТ 6651-2009, °C, где |t| - абсолютное значение температуры, °C, без учета знака | ±(0,06+0,001-|t|) (1/5 В), ±(0,1+0,0017-|t|) (1/3 В), ±(0,3+0,005-|t|) (В) | ||||
| Электрическое сопротивление изоляции при температуре от +15 до +35 °С и относительной влажности воздуха от 30 до 80 %, МОм (при 100 В), не менее | 100 | ||||
| Рабочие условия эксплуатации: - температура окружающей среды, °С; - атмосферное давление, кПа - относительная влажность окружающего воздуха, % | от -40 до +60 от 86 до 106,7 от 30 до 80 | ||||
| Степень защиты оболочки по ГОСТ 14254-96 | IP65 | ||||
| ' ' -----Модификация ППТ Характеристики ' ■— | 764 VITO MTT | 766 VITO MTT | 767 VITO LT | 768 VITO LT | 361 VITO MPT | |
| Г абаритные размеры, мм - ИП - ППТ | 200x146 027х (от 6000 до 24000) | 200x146 035 х (от 6000 до 24000) | 200x146 027х(от 6000 до 24000) | 200x146 035х(от 6000 до 24000) | 200x146 027х (от 6000 до 24000) | |
| Масса, кг, не более - ИП - ППТ | 3.0 17.0 | 3.0 18.0 | 3.0 17.0 | 3.0 18.0 | 3.0 17.0 | |
| Средняя наработка на отказ, ч | 120000 | |||||
| Срок службы, лет, не менее | 15 | |||||
| Примечание к таблице 2: Пределы допускаемой абсолютной основной погрешности канала измерений температуры датчиков температуры многозонных серии VITO ( А дТ ,°C) вычисляются по формулам: А ДТ = ±( АТп + А ИП ) или А ДТ = ±( АТс + А ИП ), где: АТп - пределы допускаемых отклонений ТЭДС от НСХ ТП по ГОСТ Р 8.585-2001, °С; АТс - пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (допуск) по ГОСТ 6651-2009, °C; А ИП - пределы допускаемой абсолютной основной погрешности ИП, °С. | ||||||
наносится на титульные листы эксплуатационной документации типографским способом и на маркировочную табличку ИП заводским способом или с помощью наклейки.
Комплектность датчиков приведена в таблице 3.
Таблица 3
| Наименование | Количество |
| Датчик температуры многозонный серии VITO | 1 шт. (модификация ППТ и ИП в соответствии с заказом) |
| Руководство по эксплуатации | 1 экз. |
| Руководство по монтажу электронного блока | 1 экз. |
| Руководство по монтажу датчика | 1 экз. |
| Методика поверки МП 207.1-009-2016 | 1 экз. |
осуществляется по документу МП 207.1-009-2016 «Датчики температуры многозонные серии VITO. Методика поверки», утвержденному ФГУП «ВНИИМС» 09.09.2016 г.
Основные средства поверки:
- термометр сопротивления эталонный ПТСВ, ПТС-10М, ЭТС-25 2-го разряда по ГОСТ 8.558-2009;
- термометр сопротивления эталонный ЭТС-100/1 3-го разряда по ГОСТ 8.558-2009;
- измеритель температуры многоканальный прецизионный МИТ 8.15 (Регистрационный № 19736-11);
- термостаты переливные прецизионные ТПП-1 моделей ТПП-1.0, ТПП-1.2 (Регистрационный № 33744-07);
- калибраторы температуры JOFRA серий ATC-R и RTC-R (Регистрационный № 46576-11);
- калибратор многофункциональный и коммуникатор BEAMEX MC6(-R) (Регистрационный № 52489-13).
- рулетка 2-го класса по ГОСТ 7502-98.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус ИП модели 762 VITO MTT/LT/MRT и (или) на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
Международный стандарт МЭК 60751:2009 (2008-07) Промышленные чувствительные элементы термометров сопротивления из платины.
Международный стандарт МЭК 60584:2013 (2013-08) Термопары Часть 1. Градуировочные таблицы и допуска.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 13384-93 Преобразователи измерительные для термоэлектрических преобразователей и термопреобразователей сопротивления. Общие технические требования и методы испытаний.
ГОСТ 28725-90 Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические требования и методы испытаний.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Техническая документация фирмы-изготовителя.
