| Номер в госреестре | 65810-16 |
| Наименование СИ | Контроллеры |
| Обозначение типа СИ | БКД-ПК-RF.1 |
| Изготовитель | ООО "Малое НПП "Сатурн", г.Москва |
| Год регистрации | 2016 |
| Срок свидетельства | 05.12.2021 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры БКД-ПК-RF.l (далее - контроллеры) предназначены для измерений времени, синхронизации времени подчинённых устройств, а также сбора измерительной информации со счетчиков тепла, электроэнергии, воды, газа, теплорегуляторов и т.д. по цифровым интерфейсам RS-485, RS-232, по радиоканалу 433 МГц, привязки считанных значений к шкале времени, дальнейшей передачи данных на верхний уровень информационноизмерительных систем по сетям Ethernet или по мобильной связи GSM GPRS, а также для управления и контроля состояния оборудования узлов учета, тепловых пунктов и т. д.

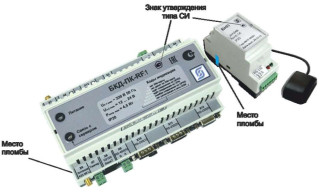

Контроллер является функционально законченным устройством, конструктивно состоит из блоков БКД-ПК-RF. 1 и БНП с активной внешней антенной.
Принцип действия БКД-ПК-КГЛ основан на обработке измерительной информации, собираемой со счетчиков тепла, электроэнергии, воды, газа (далее - счетчики) как по радиоканалу, так и по проводным цифровым интерфейсам, сохранения полученной информации в буферной памяти и дальнейшей передаче информации на сервер системы сбора данных верхнего уровня информационно-измерительных систем по сетям Ethernet уровня 100BASE-TХ или по мобильной связи GSM 900/1800 по протоколу GPRS (2 SIM-карты).
Принцип действия БНП основан на приеме информации со спутников ГНСС при помощи активной внешней антенны, её обработке и формировании импульса секундной метки времени 1PPS с высокой точностью. Передача выходных данных из БНП в БКД-ПК-RF.1 осуществляется по протоколу NMEA 0183 по последовательному интерфейсу RS-232.
БКД-ПК-КГЛ выполняет следующие функции:
- периодический и/или по запросу сбор текущих данных и диагностической информации со счетчиков по цифровым интерфейсам RS-232 (3 шт.), RS-485, а также по радиоканалу 433 МГц со своими метками времени;
- считывание архивных данных из памяти счетчиков со своими метками времени по цифровым интерфейсам RS-232, RS-485, в том числе по радиоканалу 433 МГц;
- передача данных счетчиков на сервер информационно-измерительной системы по каналам связи TCP/IP (GPRS);
- поддержку OPC Unified Architecture IEC 62541 (OPC UA), поддержку протоколов передачи данных по ГОСТ Р МЭК 60870-5-101-2006, ГОСТ Р МЭК 60870-5-104-2004, Modbus (RTU, TCP);
- накопление полученной информации в памяти в случае невозможности ее немедленной передачи на сервер системы;
- корректировка встроенных часов вручную или по командам от сервера системы;
- вычисление значения разности текущего времени встроенных часов и значения точного времени приемника ГЛОНАСС/GPS блока БНП, обеспечивающего вывод информации о времени и дате в формате протокола NMEA-0183, с целью корректировки меток времени регистрируемых событий;
- получение от сервера системы по каналам связи заданной информации с целью управления, изменения параметров счетчиков и контролируемого оборудования;
- настройку и хранение конфигурации параметров в энергонезависимой памяти;
- защиту от несанкционированного доступа к данным и настроечным параметрам;
- подключение внешних датчиков несанкционированного доступа открытия крышки
шкафа (при установке в отдельном шкафу).
Контроллеры применяются для построения автоматизированных информационноизмерительных систем коммерческого и (или) технического учёта электроэнергии и мощности, автоматизированных систем учета тепловой энергии, воды и газа, автоматизированных систем управления технологическими процессами, автоматизированных систем диспетчерского контроля и телеуправления.
БКД-ПК-RF.! содержит встроенные часы, питание которых осуществляется от встроенного литиевого элемента питания, рассчитанного на работу часов при отключении питания сроком до 3 лет. Средняя наработка на отказ не менее 110000 ч.
Контроллер является программно-управляемым устройством, реализующим обработку входных данных (измеренных значений) в соответствии с заложенными алгоритмами, которые реализованы во встроенном программном обеспечении (ПО). В состав встроенного ПО контроллера входит:
- операционная система «Linux» версии ядра 2.6.20, являющаяся метрологически незначимой частью;
- управляющая программа драйвер опроса «opdd», являющаяся метрологически значимой частью.
Для удаленного считывания информации из контроллера может использоваться ПО «Сервер LanMon», имеется поддержка сервера ОРС UA.
Идентификационные данные метрологически значимой части ПО контроллера представлены в таблице 1.
Таблица 1 - идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Opdd |
| Номер версии (идентификационный номер) ПО | 2.10 |
| Цифровой идентификатор ПО | 0x2A |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | LRC |
ПО загружается по технологическому USB-порту в энергонезависимую память контроллера на стадии производства. Конструкция контроллера исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты программного обеспечения контроллера от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
представлены в таблице 2.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Пределы допускаемой относительной погрешности сбора измерительных значений по каналам, подключенных к цифровым выходам приборов учета, % | ±0,1 |
| Пределы допускаемой абсолютной погрешности хода встроенных часов в автономном режиме за сутки, с - в рабочих условиях - в нормальных условиях | ±5 ±3 |
| Пределы допускаемой абсолютной погрешности привязки метки времени (1PPS) относительно шкалы времени иТС (SU), мкс | ±50 |
| Полярность метки времени (1PPS) | положительная |
| Амплитуда метки времени (1PPS), не менее, В | 3,0 |
Таблица 3 - Основные технические характеристики
| Рабочий диапазон напряжения питания сети переменного тока 50 Гц, В | от 187 до 242 |
| Потребляемая мощность от сети переменного тока, В-А, не более | 4,5 |
| Рабочий диапазон напряжения питания постоянного тока, В - БКД-ПК-RFJ - БНП | от 8 до 30 от 22 до 26 |
| Потребляемый ток от источника постоянного напряжения, мА, не более - БКД-ПК-КТЛ при 12 В (типовой) - БКД-ПК-КТЛ при 24 В (типовой) - БНП | 120 60 100 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, при плюс 25 °С - атмосферное давление, кПа | от -40 до +70 от 30 до 80 от 84 до 106,7 |
| Габаритные размеры (длина х ширина х высота), мм, не более - БКД-ПК-RFJ - БНП - активная внешняя антенна G2-1 | 157x96x60,5 86x60x35 50x38x18 |
| Масса, кг, не более - БКД-ПК-RFJ - БНП с активной внешней антенной G2-1 | 1 0,3 |
| Средний срок службы, лет, не менее | 16 |
наносят на корпуса блоков БКД-ПК-КРЛ и БНП, а также на титульные листы эксплуатационной документации контроллера типографским способом.
Комплект поставки контроллера приведён в таблице 3.
Таблица 3 - комплектность поставки
| Наименование | Обозначение | Количество |
| Блок | БКД-ПК-RFJ | 1 шт. |
| Блок | БНП | 1 шт. |
| Антенна внешняя активная | G2-1 | 1 шт. |
Продолжение таблицы 3
| Блок питания | 1 шт. | |
| Формуляр | ЕСАН.426469.012 ФО | 1 экз. |
| Руководство по эксплуатации | ЕСАН.426469.012 РЭ | 1 экз. |
| Методика поверки | РТ-МП-3600-441-2016 | 1 экз. |
осуществляется по документу РТ-МП-3600-441-2016 «ГСИ. Контроллер БКД-ПК-КРЛ Методика поверки», утвержденному ФБУ «Ростест-Москва» от 10.10.2016 г.
Основные средства поверки:
- приемник временной синхронизации NV08C-CSM-N24MS, Госреестр 63278-16;
- частотомер универсальный CNT 90XL, Госреестр 41567-09.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р МЭК 60870-5-101-2006 Устройства и системы телемеханики. Часть 5. Протоколы передачи. Раздел 101. Обобщающий стандарт по основным функциям телемеханики
ГОСТ Р МЭК 60870-5-104-2004 Устройства и системы телемеханики. Часть 5. Протоколы передачи. Раздел 104. Доступ к сети для ГОСТ Р МЭК 870-5-101 с использованием стандартных транспортных профилей
Технические условия ТУ 4035-017-27128047-2015, изм.1.
