| Номер в госреестре | 65812-16 |
| Наименование СИ | Весы автомобильные |
| Обозначение типа СИ | ВАП |
| Изготовитель | ООО "Бергхайм", г.С.-Петербург |
| Год регистрации | 2016 |
| Срок свидетельства | 05.12.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы автомобильные ВАП (далее - весы) предназначены для измерений массы.
Весы состоят из грузоприемного устройства (далее - ГПУ), включающего в себя тензорезисторные весоизмерительные датчики (Т.2.2.1 ГОСТ OIML R 76-1-2011) (далее -датчики), и весоизмерительного прибора (индикатор по Т.2.2.2 ГОСТ OIML R 76-1-2011 или терминал по Т.2.2.3 ГОСТ OIML R 76-1-2011).

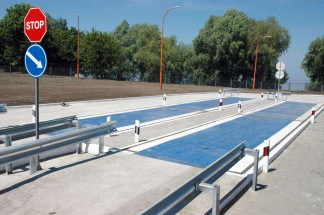

ГПУ (рисунок 1) включает в себя одну или несколько (до пяти) секций, представляющих собой железобетонную или металлическую конструкцию, каждая из которых опирается на четыре датчика. Соседние секции имеют общие точки опоры на датчики. В зависимости от вариантов установки, ГПУ устанавливается на закладные плиты, которые располагаются на бетонном фундаменте или в бетонном приямке. К одному весоизмерительному прибору могут быть подключены более одного ГПУ, если весоизмерительный прибор оснащен устройством переключения грузоприемных и весоизмерительных устройств (Т.2.7.8 ГОСТ OIML R 76-1-2011).
В весах используются датчики весоизмерительные тензорезисторные:
- датчики весоизмерительные тензорезисторные QS, S, LS, D, PST, USB, модификация QS, Госреестр № 57673-14;
- датчики весоизмерительные тензорезисторные ZS, NHS, YBS, GZLB, модификация ZS, Госреестр № 57674-14;
- датчики весоизмерительные тензорезисторные C, модификации C16A и C16i, Госреестр № 60480-15;
- датчики весоизмерительные сжатия RC3, Госреестр № 50843-12;
- датчики весоизмерительные тензорезисторные WBK, Госреестр № 56685-14;
- датчики весоизмерительные тензорезисторные WBK-D, Госреестр № 54471-13;
- датчики весоизмерительные МВ 150, Госреестр № 44780-10;
- датчики весоизмерительные тензорезисторные М, модификации М70, М100 Госреестр № 53673-13;
- датчики весоизмерительные тензорезисторные D2, Госреестр № 51169-12;
- датчики весоизмерительные тензорезисторные C11, Госреестр № 51168-12.
Сигнальные кабели датчиков напрямую или через соединительную коробку
подключаются к весоизмерительному прибору. При использовании в весах цифровых датчиков весоизмерительный прибор представляет собой терминал, при использовании аналоговых датчиков - индикатор.
В весах используются весоизмерительные приборы:
- терминалы весоизмерительные CI, NT, модификация CI-600D, Госреестр № 54472-13;
- приборы весоизмерительные DIS2116, DWS2103, модификация DIS2116, Госреестр № 61809-15;
- приборы весоизмерительные WE, модификации WE2107, WE2108, WE2111, Госреестр № 61808-15;
- приборы весоизмерительные МИ, модификации МИ ВДА/12ЯС, МИ ВЖА/12ЯС, МИ ВДА/12ЦС, МИ ВДА/12Ц, МИ ВДА/6Я, МИ ВДА/12ЦР, Госреестр № 61378-15;
- приборы весоизмерительные IT, Госреестр № 63833-16.
- приборы весоизмерительные Микросим, модификация М0601, Госреестр № 55918-13. Общий вид весоизмерительных приборов представлен на рисунке 2.
Принцип действия весов основан на преобразовании возникающей под действием силы тяжести взвешиваемого груза деформации упругих элементов датчиков в аналоговый электрический сигнал, пропорциональный его массе, с последующим аналого-цифровым преобразованием, математической обработкой и выдачей результатов измерений массы в визуальной форме на дисплее весоизмерительного прибора весов и/или их передачей в виде электрического сигнала через цифровой интерфейс связи на периферийные устройства, например, принтер или персональный компьютер.
Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
- устройство первоначальной установки на нуль (T.2.7.2.4);
- устройство слежения за нулем (T.2.7.3);
- полуавтоматическое устройство установки на нуль (T.2.7.2.2);
- устройство уравновешивания тары - устройство выборки массы тары (T.2.7.4.1);
- устройство предварительного задания значения массы тары (Т.2.7.5);
- устройством переключения грузоприемных и весоизмерительных устройств (Т.2.7.8);
- процедура просмотра всех соответствующих символов индикации в активном и неактивном состояниях (5.3.1);
- выбор различных единиц измерения массы (2.1);
- запоминающее устройство (4.4.6);
- показывающее устройство с расширением (Т.2.6).
Модификации весов имеют обозначения вида:
ВАП- [1][2][3][4], где
[1] - максимальная нагрузка Мах, т: 20; 30; 40; 60; 80; 100, 150;
[2] - конструкция платформы: Б- железобетонная; М - металлическая;
[3] - количество секций ГПУ;
[4] - D - условное обозначение для весов, c цифровыми датчиками (для весов с аналоговыми датчиками индекс отсутствует).
Программное обеспечение (ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.
Изменение ПО весов через интерфейс пользователя невозможно. Кроме того, доступ к параметрам юстировки и настройки возможен только при нарушении пломбы и, в зависимости от исполнения весов, изменения положения переключателя настройки или перемычки на печатной плате.
Кроме того, для контроля изменений законодательно контролируемых параметров предусмотрен несбрасываемый счетчик, защищенный паролем и переключателем настроек. Энергонезависимая память защищена переключателем настройки и паролем.
В приборах WE2111 при изменении метрологически значимых параметров юстировки и настройки изменяются показания несбрасываемого счетчика, которые отображаются на дисплее при включении прибора.
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «Высокий» по Р 50.2.077-2014.
Идентификационные данные ПО отображаются при включении весов и приведены в таблицах 1-3.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение (для приборов) | ||||
| WE2107 | WE2108 | CI-600D | DIS2116 | WE2111 | |
| 1 | 2 | ||||
| Идентификационное наименование ПО | - | - | - | - | - |
| Номер версии (идентификационный номер) ПО | не ниже Р7х* | не ниже Р8х* | 1.00, 1.01, 1.02, 1.03, 1.04 | не ниже Р 104 | не ниже v1.0x* |
| Цифровой идентификатор ПО | - | - | - | - | - |
| Другие идентификационные данные, если имеются | - | - | - | - | - |
| * Обозначения «х» или «хх» не относится к метрологически значимому ПО. | |||||
Таблица 2 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение(для п | риборов) | |||
| Микросим М0601 | IT1000, IT2000P | ГО000АР | ГГ9000Е | IT2000M, IT3000M(Ех) IT4000E(T), IT6000E(T), IT8000E(T) | |
| 1 | 2 | ||||
| Идентификационное наименование ПО | - | - | - | - | - |
| Номер версии (идентификационный номер) ПО | не ниже Ed 5.xx* | не ниже v.1^* | не ниже v.2^* | не ниже v.3.xy* | не ниже v.4.xy* |
| Цифровой идентификатор ПО | 0x3C40** | - | - | - | - |
| Другие идентификационные данные, если имеются | - | - | - | - | - |
| * Обозначения «ху» и «хх» не относится к метрологически значимому ПО ** Контрольная сумма, вычисляется по алгоритму CRC-16 с полиномом 0хА001 | |||||
| Идентификационные данные (признаки) | Значение (для приборов) |
| МИ ВДА/12ЯС, МИ ВЖА/12ЯС, МИ ВДА/12ЦС, МИ ВДА/12Ц, МИ ВДА/6Я, МИ ВДА/12ЦР | |
| 1 | 2 |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО | не ниже U2.01 или U3.01 |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные, если имеются | - |
Таблица 4
| Характеристика | Модификации | |||
| ВАП-20[2][3][4] | ВАП-30[2][3][4] | ВАП-40[2][3][4] | ВАП-60[2][3][4] | |
| Максимальная нагрузка (Мах), т | 20 | 30 | 40 | 60 |
| Поверочный интервал (е) и действительная цена деления шкалы (d) e=d, т | 0,01 | 0,01 | 0,02 | 0,02 |
| Число поверочных интервалов (n) | 2000 | 3000 | 2000 | 3000 |
Таблица 5
| Характеристика | Модификации | ||
| ВАП-80[2][3][4] | ВАП-100[2][3][4] | ВАП-150[2][3][4] | |
| Максимальная нагрузка (Мах), т | 80 | 100 | 150 |
| Поверочный интервал (е) и действительная цена деления шкалы (d) e=d, т | 0,05 | 0,05 | 0,05 |
| Число поверочных интервалов (n) | 1600 | 2000 | 3000 |
Таблица 6
| Характеристика | Значение |
| Класс точности по ГОСТ OIML R 76-1-2011 | III |
| Диапазон уравновешивания тары | 100 % Мах |
| Диапазон предварительного задания значения массы тары | 100 % Мах |
| Диапазон температуры для весоизмерительных приборов (кроме приборов весоизмерительных Микросим), °C | от минус 10 до плюс 40 |
| Диапазон температуры для приборов весоизмерительных Микросим, °C | от минус 35 до плюс 40 |
| Диапазон температуры для ГПУ, °C, при использовании датчиков: - QS, ZS, RC3, М100; - WBK-D; - WBK; - D2, C11; - 06A, C16i; - М70, МВ 150 | от минус 10 до плюс 40; от минус 40 до плюс 40; от минус 40 до плюс 50; от минус 40 до плюс 50; от минус 50 до плюс 50; от минус 30 до плюс 40 |
| Параметры электропитания весов от сети переменного тока: | |
| напряжение, В; | 220 -15% ; |
| частота, Гц | 50±1 |
| Параметры электропитания от встроенной аккумуляторной батареи (напряжение), В, при использовании весоизмерительных приборов: | |
| - WE2111 | от 12 до 24 |
| - IT, WE2107 | от 12 до 30 |
| - WE2108 | от 10 до 30 |
| - Микросим | от 10 до 30 |
| - МИ | от 4 до 12 |
наносят на маркировочную табличку и типографским способом на титульный лист руководства по эксплуатации.
Весы - 1 шт.
Руководство по эксплуатации на весы - 1 экз.
Руководство по эксплуатации на весоизмерительный прибор - 1 экз.
осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Основные средства поверки: гири, соответствующие классу точности М1, М1-2 по ГОСТ OIML R 111-1-2009.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на доступную для осмотра маркировочную табличку весов и/или в виде оттиска на свидетельство о поверке, или паспорт.
приведены в эксплуатационном документе.
1 ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
2 ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы».
| Зарегистрировано поверок | 183 |
| Поверителей | 29 |
| Актуальность данных | 17.09.2024 |
