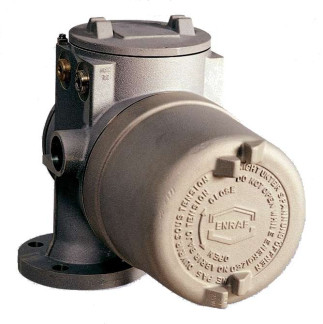

Уровнемеры поплавковые 854, 65818-16

Назначение

Уровнемеры поплавковые 854 (далее - уровнемеры) предназначены для измерений уровня различных жидких сред, уровней раздела несмешиваемых жидкостей в резервуарах.

Описание

Принцип действия уровнемеров основан на изменении веса поплавка (плавучести) при погружении в жидкую среду. Поплавок подвешивается на гибкую измерительную проволоку, которая намотана на прецизионный барабан с канавками. Ось барабана соединяется с шаговым двигателем через магнитную муфту. Крутящий момент, равный действительному весу поплавка, передается на преобразователь крутящего момента силы.

Один оборот оси шагового двигателя перемещает поплавок вертикально на 10 мм. Один оборот выполняется за 200 шагов, поэтому один шаг эквивалентен 0,05 мм перемещения поплавка. Точность измерения уровня жидкости в резервуаре, напрямую связана с дискретностью шагового двигателя. Работа шагового двигателя постоянно контролируется для исключения ошибок в подсчете шагов. Подсчет шагов происходит в сравнении с данными диска кодирующего устройства на оси двигателя, что исключает ошибку в подсчетах.

Измерение уровня раздела фаз между двумя несмешиваемыми жидкостями производится по команде с помощью заданного значения веса поплавка, соответствующего его плавучести на границе раздела фаз. В этом случае программный модуль с шаговым двигателем перемещают поплавок в положение, где вес поплавка соответствует запрограммированному значению.

Измеренные параметры передаются по полевой шине «Honeywell-Enraf» в цифровом виде (GPU протокол) и/или в аналоговом виде от 4 до 20 мА, и/или по стандартному протоколу передачи данных Modbus через RS-232C или RS-485.

Для конфигурирования уровнемеров и считывания показаний на месте эксплуатации применяется портативный терминал «Honeywell-Enraf», модель 847РЕТ, который подключается к уровнемерам через инфракрасный коммуникационный разъем, имеет полноценную ASCII клавиатуру и встроенный ЖК-дисплей. Уровнемеры поплавковые 854 выпускаются в двух вариантах исполнения: 854ATG - со встроенным ЖК-дисплеем и 854XTG - без встроенного ЖК-дисплея.

Программное обеспечение

Встроенное программное обеспечение (ПО) уровнемеров используется для измерения уровня продукта относительно установленного диапазона, передачи результатов измерений, настройки, самодиагностики уровнемера и архивирования измеренных данных. При настройке и калибровке на заводе прошивается ПО, которое защищено от несанкционированного доступа паролем. Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Метрологические характеристики

* L - число полных и неполных метров полученных при измерении уровня

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на переднюю панель уровнемера методом аппликации и на титульные листы руководства по эксплуатации и паспорта типографским способом.

Комплектность

Комплект поставки уровнемеров приведен в таблице 3.

Таблица 4

Поверка

осуществляется по документу МП 65818-16 «ГСИ. Уровнемеры поплавковые 854. Методика поверки», утвержденному ФГУП «ВНИИМС» 23 сентября 2016 г.

Основные средства поверки:

-    рулетка измерительная, 2-й класс точности, ГОСТ 7502-98;

-    рулетка измерительная с грузом, 2-й класс точности, ГОСТ 7502-98.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт или свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Уровнемеры поплавковые 854. Руководство по эксплуатации.
