| Номер в госреестре | 65820-16 |
| Наименование СИ | Весы специальные |
| Обозначение типа СИ | ВСПМ |
| Изготовитель | Акционерное общество «Весоизмерительная компания «Тензо-М» (АО «ВИК «Тензо-М»), Московская область,г.о. Люберцы, д.п. Красково |
| Год регистрации | 2016 |
| Срок свидетельства | 05.12.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы специальные ВСПМ (далее - весы) предназначены для измерений массы нетто жидкостей при поверке, калибровке и градуировке мерников металлических по ГОСТ 8.400-2013, а также для работы в составе рабочих эталонов единицы массы 3-го разряда по ГОСТ 8.021-2015, поверочных и испытательных установок, основанных на прямом методе статических измерений массы жидкости.
Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (далее - датчиков), возникающей под действием силы тяжести взвешиваемого груза, в аналоговые электрические сигналы, изменяющиеся пропорционально массе груза. Аналоговый электрический сигнал преобразуется и обрабатывается аналого-цифровым преобразователем (далее - АЦП), расположенном в корпусе преобразователя нормирующего ПН (далее - преобразователь ПН) или самого датчика.

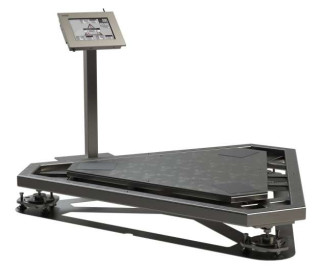

Весы состоят из грузоприемной платформы (далее - ГПП) шестиугольной формы, установленной на трех датчиках 3Т4 с узлами встройки, комплекта подкладных регулируемых узлов, преобразователя ПН и терминала промышленного ТП-024 (далее - терминал). В состав весов взрывозащищенного исполнения, кроме ГПП, установленной на датчики, и комплекта подкладных регулируемых узлов, входит стойка управления и индикации (далее - СУИ). СУИ представляет собой металлическую раму с закрепленными на ней коробкой коммутационной и шкафом электроники (далее - ШЭ). ШЭ выполнен на базе взрывонепроницаемой оболочки с расположенными в ней взрывозащищенной сенсорной ИК-панелью индикации, управляющей взрывозащищенным компьютером, платой АИП-012, блоком коммутации цифровых сигналов БКЦЕх-12 и барьерами искрозащиты. Питание датчиков осуществляется через барьеры искрозащиты. Каждый из трех датчиков снабжен тремя тензорезистивными мостами, ориентированными так, что они воспринимают нагрузку и по вертикальной, и по боковым составляющим. Сигналы с выхода каждого моста поступают в АЦП и далее в терминал (компьютер), где обрабатываются и отображаются на экране в виде результатов измерений по каждому каналу и суммарного результата измерений массы.
Весы выпускаются в следующих модификациях, которые отличаются метрологическими характеристиками и исполнением, имеют обозначение ВСПМ-Н(ВИ), где
ВСПМ - тип весов;
Н - максимальная нагрузка, кг;
ВИ - весы взрывозащищенного исполнения (в обозначении весов обычного исполнения индекс "ВИ" отсутствует).
Программное обеспечение (далее - ПО) весов реализовано в терминале (у весов обычного исполнения) или в СУИ (у весов взрывозащищенного исполнения) и является встроенным. Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при запуске ПО. Для предотвращения воздействий и защиты законодательно контролируемых параметров используется электронное клеймо, представляющее собой случайно генерируемое число, которое автоматически обновляется после каждого сохранения измененных законодательно контролируемых параметров. Цифровое значение электронного клейма заносится в раздел «Поверка» паспорта весов и подтверждается оттиском поверительного клейма.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ВСПМ |
| Номер версии (идентификационный номер) ПО 1 | 1.2 |
| Цифровой идентификатор ПО | A19DA368 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC 32 |
| П р и м е ч а н и е - 1) Номер версии (идентификационный номер) ПО не ниже указанного. | |
Влияние ПО учтено при нормировании метрологических характеристик. Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «средний».
Таблица 2 - Метрологические характеристики
| Обозначение | Максимальная нагрузка, Мах, кг | Интервалы измерений массы нетто, кг | Действительная цена деления, d, г | Предел допускаемого размаха показаний, г | Пределы допускаемой абсолютной погрешности, mpe, г |
| ВСПМ-220 ВСПМ-220ВИ | 220 | от 50 до 64 | 0,5 | 2 | ±2 |
| от 68 до 84 | 0,5 | 3 | ±3 | ||
| от 85 до 124 | 0,5 | 4 | ±4 | ||
| ВСПМ-250 ВСПМ-250ВИ | 250 | от 50 до 64 | 0,5 | 2 | ±2 |
| от 68 до 84 | 0,5 | 3 | ±3 | ||
| от 85 до 124 | 0,5 | 4 | ±4 | ||
| ВСПМ-450 ВСПМ-450ВИ | 450 | от 95 до 124 | 1 | 4 | ±4 |
| от 135 до 165 | 1 | 6 | ±6 | ||
| от 185 до 220 | 1 | 8 | ±8 | ||
| ВСПМ-500 ВСПМ-500ВИ | 500 | от 95 до 124 | 1 | 4 | ±4 |
| от 135 до 165 | 1 | 6 | ±6 | ||
| от 185 до 220 | 1 | 8 | ±8 | ||
| от 220 до 275 | 1 | 10 | ±10 | ||
| от 255 до 314 | 1 | 12 | ±12 | ||
| ВСПМ-800 ВСПМ-800ВИ | 800 | от 185 до 220 | 2 | 8 | ±8 |
| от 220 до 275 | 2 | 10 | ±10 | ||
| от 255 до 314 | 2 | 12 | ±12 | ||
| от 305 до 375 | 2 | 14 | ±14 | ||
| от 350 до 418 | 2 | 16 | ±16 | ||
| от 360 до 440 | 2 | 18 | ±18 | ||
| ВСПМ-1000 ВСПМ-1000ВИ | 1000 | от 185 до 220 | 2 | 8 | ±8 |
| от 220 до 275 | 2 | 10 | ±10 | ||
| от 255 до 314 | 2 | 12 | ±12 | ||
| от 305 до 375 | 2 | 14 | ±14 | ||
| от 350 до 418 | 2 | 16 | ±16 | ||
| от 360 до 440 | 2 | 18 | ±18 | ||
| от 405 до 495 | 2 | 20 | ±20 | ||
| от 450 до 585 | 2 | 20 | ±20 | ||
| ВСПМ-1500 ВСПМ-1500ВИ | 1500 | от 450 до 585 | 5 | 20 | ±20 |
| от 575 до 710 | 5 | 25 | ±25 | ||
| от 720 до 880 | 5 | 30 | ±30 | ||
| от 900 до 1100 | 5 | 40 | ±40 | ||
| ВСПМ-3000 ВСПМ-3000ВИ | 3000 | от 450 до 585 | 5 | 20 | ±20 |
| от 575 до 710 | 5 | 25 | ±25 | ||
| от 720 до 880 | 5 | 30 | ±30 | ||
| от 900 до 1100 | 5 | 40 | ±40 | ||
| от 1350 до 1650 | 5 | 60 | ±60 | ||
| от 2070 до 2530 | 5 | 100 | ±100 |
Метрологические характеристики, общие для всех моделей весов, приведены в таблице 3.
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение характеристики для всех модификаций весов |
| Пределы допускаемой относительной погрешности, % | ±0,005 |
| Предел допускаемого относительного значения СКО весов, % | 0,0025 |
| Диапазон выборки массы тары, % от Мах | от 0 до 100 |
| Время прогрева, мин, не менее | 30 |
| Ползучесть в интервале измерений массы нетто за 20 мин, не более | \mpel |
Таблица 4 - Основные технические характеристики
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 187 до 242 от 49 до 51 |
| Потребляемая мощность, В-А, не более | 90 |
| Габаритные размеры ГП, мм, не более: - длина - ширина - высота | от 1445 до 1800 от 1675 до 2000 300 |
| Масса ГП, кг, не более | от 140 до 350 |
| Условия эксплуатации: - температура окружающей среды, С - изменение температуры окружающей среды в течение 1 ч, не более, °С - относительная влажность, % - атмосферное давление, кПа | от плюс 15 до плюс 25 0,5 от 30 до 80 от 84 до 106,7 |
| Средний срок службы, лет | 10 |
| Вероятность безотказной работы за 2000 ч | 0,95 |
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и термосублимационным способом на маркировочную табличку, расположенную на боковой стороне грузоприемной платформы.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Коли чество | Примеча ние |
| Наименование средства измерений | ВСПМ | 1 шт. | |
| Г рузоприемная платформа | 1 шт. | -- | |
| Комплект подкладных регулировочных узлов | 1 компл. | -- | |
| Комплект принадлежностей для сборки и установки весов в рабочее положение | 1 компл. | -- | |
| Преобразователь нормирующий | ПН-9010/6 | 1 шт. | Для весов обычного исполнения |
| Терминал промышленный | ТП-024 | 1 шт. | |
| Датчик весоизмерительный тензорезисторный | 3Т4 | 3 шт. | |
| Руководство по эксплуатации | ТЖКФ404497 .1541 РЭ | 1 экз. | |
| Контейнер транспортировочный | 2 шт. | ||
| Датчик весоизмерительный тензорезисторный | 3Т4Ц | 3 шт. | Для весов взрывозащищенного исполнения |
| Стойка управления и индикации | 1 шт. | ||
| Руководство по эксплуатации | ТЖКФ 404497.154101 РЭ | 1 экз. | |
| Контейнер транспортировочный | 1 шт. | ||
| Паспорт весов | ТЖКФ 404497.1541 ПС | 1 экз. | |
| Методика поверки | МП 2301-40149-2016 | 1 экз. | -- |
| Имитатор тарной нагрузки | 1 шт. | По отдельному заказу |
осуществляется по документу МП 2301-4-0149-2016 "Весы специальные ВСПМ. Методика поверки", утвержденному ФГУП "ВНИИМ им. Д.И. Менделеева" 11 июля 2016 г.
Основные средства поверки:
- гири эталонные 3-го разряда по ГОСТ 8.021, соответствующие классу точности F2 по ГОСТ OIML R 111-1;
или
- гиря эталонная 2-го разряда по ГОСТ 8.021 массой 20 кг, соответствующая классу точности F1 по ГОСТ OIML R 111-1, компаратор массы с СКО не более 50 мг и ценой деления не более 100 мг, комплект эталонных гирь 3-го разряда номинальными значениями массы 1 кг, 2 кг, 2 кг, 5 кг, 10 кг, соответствующие классу точности F2 по ГОСТ OIML R 111-1
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке средств измерений.
приведены в эксплуатационных документах.
1 ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы.
2 ТУ 4274-098-18217119-2016 Весы специальные ВСПМ. Технические условия.
3 ГОСТ 8.400-2013 ГСИ. Мерники металлические эталонные. Методика поверки.
