Весы ВС-5, ВС-10, 65821-16

Назначение

Весы ВС-5, ВС-10 (далее - весы) предназначены для статического измерения массы входной, исходящей и промежуточной продукции и материалов на предприятии ОАО «КУМЗ», г. Каменск-Уральский.

Описание

Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (п. Т.2.2.1 ГОСТ OIML R 76-1-2011, далее -датчики), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал. Аналоговые электрические сигналы с датчиков по линиям связи поступают в весоизмерительный терминал (п. Т.2.2.5 ГОСТ OIML R 76-1-2011, далее -терминал), в котором они преобразуются в цифровой код, и измеренное значение массы груза индицируется на цифровом дисплее (п. Т.2.2.6 ГОСТ OIML R 76-1-2011) терминала и может передаваться на устройства регистрации (принтер, компьютер).

Конструктивно весы состоят из терминала и грузоприемного устройства (п. Т.2.1.1 ГОСТ OIML R 76-1-2011, далее - ГПУ).

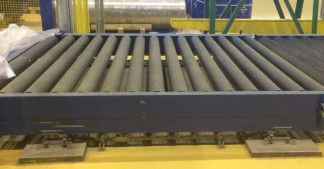

ГПУ представляет собой односекционную (модель ВС-5) или двухсекционную (модель ВС-10) грузоприемную платформу, встроенную в рольганг, установленную на датчики.

ГПУ включает в себя четыре (модель ВС-5) или восемь (модель ВС-10) датчиков 0745А (Госреестр № 55379-13) с узлами встройки. Датчики подключены к терминалам IND560 (модель ВС-5) или IND780 (модель ВС-10) кабельными линиями связи через соединительные коробки терминала.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая находится на боковой поверхности терминала.

Программное обеспечение

Терминалы имеют встроенное программное обеспечение (ПО), и отличаются наличием клавиш ввода буквенно-цифровой информации и объемом памяти для хранения программы и результатов взвешивания.

ПО весов является встроенным и делится на метрологически значимую и метрологически незначимую части.

Метрологически значимая часть ПО хранится в защищенной от демонтажа микросхеме памяти EPROM, расположенной на плате АЦП терминала и загружается на заводе-изготовителе с использованием специального оборудования. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки. Доступ к изменению метрологически значимых параметров осуществляется только в сервисном режиме работы терминалов, вход в который защищен административным паролем и невозможен без применения специализированного оборудования производителя.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при включении весов в сеть или может быть вызван через меню ПО. Идентификационные признаки (данные) ПО приведены в таблице 1.

защиты программного обеспечения «высокий» в соответствии

Технические характеристики

Уровень с Р 50.2.077-2014.

Значения максимальной (Мах) и минимальной (Min) нагрузки, действительной цены деления (d), поверочного интервала (е), числа поверочных делений (n), интервала взвешивания и пределов допускаемой погрешности при поверке (mpe) в зависимости от модификации весов приведены в таблице 2.

Таблица 2 - Метрологические характеристики весов

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке.

Класс точности по ГОСТ OIML R76-1-2011.........................................................................III

Диапазон выборки массы тары (Т-), % от Max.......................................................от 0 до 20

Климатические условия применения:

-    диапазон температуры, °С.....................................................................................от 10 до 30

-    относительная влажность, %..........................................от 10 до 95, без конденсации влаги

Электрическое питание:

-    от сети переменного тока:

-    напряжением, В...................................................................................................от 198 до 242

-    частотой, Гц.............................................................................................................от 49 до 51

Потребляемая мощность, В-А, не более.............................................................................300

Габаритные размеры грузоприемной платформы

ВС-5 (длина х ширина х высота), мм, не более.................................3020 х 2829 х 769,9

ВС-10 (длина х ширина х высота), мм, не более...............................6306 х 3205 х 858

Масса грузоприемной платформы ВС-5, кг, не более......................................................2350

Масса грузоприемной платформы ВС-10, кг, не более....................................................4700

Средний срок службы, лет........................................................................................................8

Знак утверждения типа

наносится на титульный лист паспорта весов типографским способом.

Таблица 3 - Комплектность модели ВС-10

Таблица 4 - Комплектность моделей ВС-5

Поверка

осуществляется в соответствии с приложением ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Основные средства поверки: эталонные гири 4-го разряда в соответствии с ГОСТ 8.021-2015.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в документах «IND560 Терминал. Руководство пользователя» «Глава 2.0 Порядок работы» (модель ВС-5) и «Терминал IND780. Руководство пользователя» «Глава 2.0 Порядок работы» (модель ВС-10).

Нормативные документы

Нормативные документы, устанавливающие требования к весам ВС-5, ВС-10

ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы».

ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
