Весы автомобильные Пифагор, 65822-16

Назначение

Весы автомобильные «Пифагор» (далее - весы) предназначены для измерений массы.

Описание

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее - датчик), возникающей под действием силы тяжести взвешиваемого объекта, в цифровой или аналоговый электрический сигнал, пропорциональный его массе. Далее этот сигнал обрабатывается, и измеренное значение массы выводится на дисплей электронного весоизмерительного устройства. Результаты измерений посредством цифровых интерфейсов могут быть переданы на персональный компьютер (далее -ПК), программируемый логический контроллер, терминал (Т.2.2.5 ГОСТ OIML R 76-1-2011) или вторичный дисплей (Т.2.2.6.Ь ГОСТ OIML R 76-1-2011).

Весы состоят из:

-    грузоприемного устройства (далее - ГПУ), состоящего из силовых несущих конструкций грузоприемных платформ (далее - ГИИ), которые опираются на датчики. ГПУ может иметь от одной до четырех ГПП, механически не связанных между собой. Каждая ГПП может включать в себя от одной до пяти механически связанных между собой секций, из которых соседние секции имеют две общие точки опоры.

-    электронного весоизмерительного устройства, представляющего собой устройство обработки аналоговых данных (Т.2.2.3 ГОСТ OIML R 76-1-2011; далее - УОАД) или устройство обработки цифровых данных (Т.2.2.4 ГОСТ OIML R 76-1-2011; далее - УОЦД), связанного при помощи электронного цифрового интерфейса с индикатором (п.Т.2.2.2 ГОСТ OIML R 76-1-2011) или терминалом (п.Т.2.2.5 ГОСТ OIML R 76-1-2011).

Сигнальные кабели датчиков подключены к электронному весоизмерительному устройству через соединительную коробку.

Датчики, используемые в составе весов:

-    датчики весоизмерительные тензорезисторные С, модификации С16А и C16i (Госреестр № 60480-15);

-    датчики весоизмерительные тензорезисторные RTN (Госреестр № 21175-13);

-    датчики весоизмерительные сжатия 740 (Госреестр № 50842-12);

-    датчики весоизмерительные сжатия740Б (Госреестр № 49772-12);

-    датчики весоизмерительные сжатия RC3 (Госреестр № 50843-12);

-    датчики весоизмерительные цифровые сжатия RC3D (Госреестр № 50844-12);

-    датчики весоизмерительные тензорезисторные Single shear beam, Dual shear beam,

S beam, Со1итп, модификации BM14G, BM14K, HM14H1 (Госреестр № 55371-13);

-    датчики весоизмерительные BILANCIAI GROUP СPR-M (Госреестр № 54394-13);

-    датчики весоизмерительные цифровые BILANCIAI GROUP СPD-M (Госреестр № 54392-13).

Индикаторы, используемые в составе весов:

-    приборы весоизмерительные WE, модификации WE2107, WE2108, WE2110, WE2111 (Госреестр № 61808-15);

-    приборы весоизмерительные DIS2116, DWS2103 (Госреестр № 61809-15);

-    прибор весоизмерительный FT-11, FT-11D (Госреестр № 58487-14);

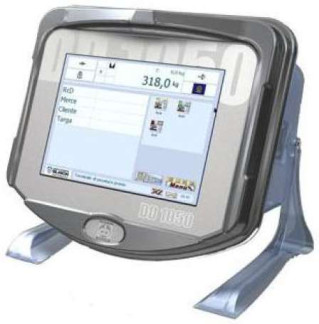

-    индикатор весоизмерительный DD1050, DD1050i, DD2050, модификации DD1050, DD1050i (Госреестр № 54395-13);

-    контроллер Matrix, изготовитель - ЗАО «КЕМЕК ИНЖИНИРИНГ», г. Москва, оснащенный встроенным или внешним дисплеем.

В качестве УОАД могут быть использованы:

-    модули многофункциональные SIWAREX (Госреестр № 50385-12);

-    контроллер Matrix, изготовитель - ЗАО «КЕМЕК ИНЖИНИРИНГ», г. Москва. Контроллер Matrix выполнен в отдельном корпусе и включает в себя УОАД и/или

УОЦД, стабилизированный источник питания. При использовании в качестве индикатора оснащается встроенным дисплеем. При использовании в качестве УОАД или УОЦД выполнен в виде модуля, который встраивается в электрический шкаф, визуализация результатов измерений производится с помощью подключаемого внешнего дисплея (терминала) или ПК.

Для предотвращения несанкционированного доступа к внутренним частям и защиты от изменений параметров настройки и юстировки весов, корпус индикатора, УОАД или УОЦД и соединительной коробки, а так же переключатель настройки (если применимо) пломбируются свинцовой или пластиковой пломбой, или пломбой в виде разрушаемой наклейки.

Программное обеспечение

Программное обеспечение (далее - ПО) весов является встроенным, находится в стационарной аппаратной части (микросхеме памяти) и состоит из метрологически значимой и метрологически незначимой частей.

В устройствах обработки аналоговых данных SIWAREX и индикаторах WE2107, WE2108, WE2110, WE2111, DIS2116, DWS2103, FT-11, FT-11D, DD1050, DD1050i, а также в контроллере Matrix защита ПО обеспечивается невозможностью его модификации через какой-либо интерфейс без применения специальных программных и аппаратных средств производителя. Корпус приборов пломбируется, что препятствует смене устройства памяти с установленным на нем ПО, а также делает невозможным несанкционированный доступ к метрологически значимым настройкам и сохраненным результатам измерений.

В контроллере Matrix доступ к изменению метрологически значимых параметров осуществляется только в сервисном режиме работы, вход в который защищен паролем. Для контроля изменений законодательно контролируемых параметров предусмотрен несбрасываемый счетчик.

Внутреннее устройство памяти контроллера Matrix с установленным ПО и измерительной информацией, включая сохраненные исходные данные, необходимые для реконструкции результатов измерений, в штатном режиме работы доступно только для чтения и не может быть изменено случайным или намеренным образом через интерфейс пользователя.

Идентификационные данные ПО индикаторов WE2107, WE2108, WE2110, WE2111, DIS2116, DWS2103, FT-11 и FT-11D отображаются на дисплее при включении весов и приведены в таблице 1.

Идентификационные данные ПО индикаторов DD1050, DD1050i и контроллера Matrix приведены в таблице 2 и могут быть выведены на экран по запросу пользователя.

Защита от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.

Таблица 2 - Идентификационные данные ПО

Технические характеристики

Класс точности весов по ГОСТ OIML R 76-1-2011    III (средний)

Диапазон уравновешивания тары    100 % Maxr

Модификации весов, максимальная нагрузка Мах (Махг), поверочный интервал e (е) число поверочных интервалов n (n), действительная цена деления шкалы d (d) приведены в таблицах 3, 4.

Таблица 3 - Однодиапазонные весы

1)    Только при использовании датчиков с числом поверочных интервалов nmax не менее 4000 и оснащении места установки средствами защиты от атмосферных воздействий.

2)Только    при использовании датчиков с числом поверочных интервалов nmax не менее 5000 и оснащении места установки средствами защиты от атмосферных воздействий._

Таблица 4 - Многодиапазонные весы

Таблица 5 - Основные технические характеристики

Знак утверждения типа

наносят на маркировочную табличку, расположенную на корпусе индикатора и/или ГПУ весов, а также типографским способом на титульный лист эксплуатационного документа.

Таблица 6 - Комплектность средства измерений

Поверка

осуществляется по ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» Приложение ДА «Методика поверки весов».

Основные средства поверки: гири, соответствующие классу М1, М1-2 по ГОСТ OIML R 111-1-2009.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на электронное весоизмерительное устройство и/или свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе

Нормативные документы

1    ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

2    ГОСТ 8.021-2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».

3    ТУ 4274-002-73878124-2015 «Весы автомобильные «Пифагор». Технические условия».
