Государственный реестр средств измерений

Газоанализаторы стационарные S4000 мод. S4000CH и S4000TH, 65849-16

65849-16
Газоанализаторы стационарные S4000 модели S4000CH и S4000TH предназначены для измерений довзрывоопасных концентраций горючих газов и паров горючих жидкостей, а также сероводорода в смеси с воздухом.
Карточка СИ
Номер в госреестре 65849-16
Наименование СИ Газоанализаторы стационарные
Обозначение типа СИ S4000 мод. S4000CH и S4000TH
Изготовитель "General Monitors Ireland Ltd.", Ирландия
Год регистрации 2016
Срок свидетельства 07.12.2021
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Газоанализаторы стационарные S4000 модели S4000CH и S4000TH предназначены для измерений довзрывоопасных концентраций горючих газов и паров горючих жидкостей, а также сероводорода в смеси с воздухом.

Описание

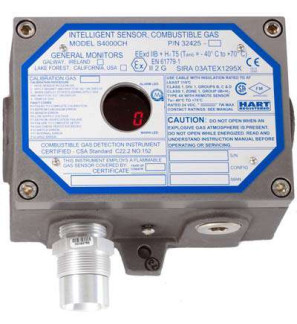

Газоанализаторы стационарные S4000 модели S4000CH и S4000TH (далее -газоанализаторы) являются одноканальными стационарными автоматическими приборами непрерывного действия.

Принцип действия газоанализаторов S4000 основан на использовании специальных газочувствительных элементов - сенсоров. В модели S4000СН, предназначенной для измерения содержания в воздухе горючих газов и паров, используется сенсор термокаталитического типа. В модели S4000TO^ предназначенной для измерения содержания в воздухе сероводорода, используется металл- оксидный полупроводниковый сенсор (МОП) диффузионноадсорбционного типа. Сигналы с сенсоров усиливаются и подаются на вход аналоговоцифрового преобразователя, а затем обрабатываются встроенным микропроцессором и преобразуются в выходные сигналы от 4 до 20 мА, пропорциональные измеренной объемной доли указанных газов. Микропроцессоры газоанализаторов запоминают градуировочные характеристики, значения двух уровней срабатывания аварийной сигнализации, передают сигнал о превышении установленного порога, а также выполняют функции самодиагностики.

Анализаторы оснащены трехзначным цифровым дисплеем, на котором непрерывно отображаются результаты измерений (для модели S4000ТН в одном из трех диапазонов), а также высвечивается информация в виде символов-подсказок оператору в режимах настройки, калибровки и отображения возможных возникающих неисправностей. Изменение режимов работы осуществляется с помощью магнитно-управляемого переключателя.

Газоанализаторы могут дополнительно оснащаться релейными выходами двух уровней загазованности (сигнализация предупреждения и тревоги), возникновение неисправности, а также каналом передачи данных RS-485 по шине Modbus (коммуникационная линия с двойным резервированием). Для целей диагностики и перенастройки газоанализаторов в полевых условиях, а также проведения дистанционной калибровки газоанализаторы могут поставляться в конфигурации с цифровым выходным сигналом по протоколу HART.

Газоанализатор модели S4000СН может устанавливаться с помощью проводной связи на расстоянии до 2740 метров, а модели S4000ТН - до 2400 метров от центрального пульта управления. Имеется возможность удаленного монтажа датчиков: для датчика с термокаталитическим сенсором на расстоянии 307 м от электронного модуля (модель S4000СН), для датчика с МОП сенсором - на расстоянии до 1200 м от электронного модуля (модель S4000ra).

Для работы газоанализаторов моделей S4000СН и S4000ТН в газоаналитической системе серии 02 совместно с ними используются блоки усилителей ТА102А и ТА202А, соответственно.

Газоанализаторы имеют корпус изготовленный из алюминия без примесей меди, взрывозащищенного исполнения, для взрывоопасных зон классов 1 и 2 с маркировкой взрывозащиты: 1Еxd IIB Т5/Н2 (электронный модуль), ExdIICU (датчик с сенсором горючих газов термокаталитический), ExdIICU (датчик с сенсором сероводорода полупроводниковый). Выходные сигналы: аналоговый от 4 до 20 мА, релейные, цифровой - RS485 (Modbus) с резервированной линией и HART.

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение (ПО), обеспечивающее выполнение следующих функций:

-    расчет содержания определяемого компонента;

-    отображение результатов измерений на дисплее;

-    формирование выходного аналогового сигнала (4 - 20) мА;

-    контроль общих неисправностей (связь, конфигурация);

-    контроль целостности программных кодов ПО, настроечных и калибровочных констант.

ПО газоанализатора идентифицируется через сервисное меню посредством вывода на дисплей номера версии.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

firmware S4000СН firmware S4000ТН

Номер версии (идентификационный номер) ПО - S4000OT

32412

- S4000TO

32418

Цифровой идентификатор ПО - S4000OT

Ox7D90

- S4000TO

OxFC27

Алгоритм вычисления цифрового идентификатора ПО

Exclusive OR

Технические характеристики

Таблица 2

Определяемый

компонент

Диапазон измерений

Диапазон показаний, % НКПР

Пределы

допускае

мой

основной

абсолют

ной

погреш

ности,

% НКПР

Предел допускаемого времени установления показаний, с

% НКПР

объемная доля, %

Т0,5

Т0,9

Метан (СН4)

от 0 до 50

от 0 до 2,2

от 0 до 100

±3

10

30

Пропан (С3Н8)

от 0 до 50

от 0 до 0,85

от 0 до 100

±3

10

30

1

Е ^

S ж тН

W о

от 0 до 50

от 0 до 0,7

от 0 до 100

±3

10

30

2) Метрологические характеристики газоанализаторов модель S4000XH приведены в таблице 3.

Таблица 3

Определяемый

компонент

Диапазон измерений, мг/м3

Пределы

допускаемой

основной

погрешности

Предел допускаемого времени установления показаний,

Т0,5, с

Сероводород (Н^)

от 0 до 30 включ.

±3 мг/м3 (абсол.)

30

св. 30 до 75 включ.

±10 % (относ.)

30

св. 50 до 150

±10 % (относ.)

30

Таблица 4

Параметр

Значение

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в пределах рабочих условий эксплуатации от нормальных условий равны, в долях от пределов допускаемой основной погрешности:

- для модели S4000CH

1,5

- для модели S4000XH

0,8

Пределы допускаемой дополнительной погрешности от влияния изменения относительной влажности окружающей среды в пределах рабочих условий эксплуатации от 10 до 95 % равны, в долях от пределов допускаемой основной погрешности:

- для модели S4000CH

0,5

- для модели S4000XH

0,3

Время прогрева газоанализаторов, мин, не более,

15

Напряжение питания от источника

постоянного тока, В

24

- номинальное допускаемое изменение напряжения питания

от 20 до 36

Потребляемая мощность, Вт, не более:

- для модели S4000CH

9,0

- для модели S4000XH

12,6

Габаритные размеры газоанализаторов, мм, не более (длина, ширина, высота)

161х104х86

Масса газоанализаторов, кг, не более

6,4

Г арантийный срок эксплуатации, лет

2

Средняя наработка на отказ(при доверительной вероятности Р = 0,95), ч

25000

Полный срок службы газоанализаторов, лет, не менее

15

Рабочие условия эксплуатации

»-» о/"ч

- диапазон температур окружающей среды, С

от -60 до +75

- диапазон относительной влажности воздуха (без конденсации), %

от 10 до 95

- диапазон атмосферного давления, кПа

от 90 до 110

Маркировка взрывозащиты газоанализаторов:

1ExdIIBT5/H2

Диапазон измерений, предел допускаемой основной погрешности газоанализатора модели S4000CH при измерении содержания в воздухе других углеводородных газов и паров, а также параметры их калибровки по трём калибровочным газам приведены в таблице 5.

Таблица 5

Измеряемый компонент

Диапазон измерений

Предел

допуск.

абсолют.

погреш

ности,

% НКПР

Калибровочный газ и коэффициент калибровки

%

НКПР

% об.д.

СН4 2,2 % об.д.

С3Н8 0,88 % об.д.

С3Н8 0,42 % об.д.

Этан (С2Н4)

от 0 до 50

от 0 до 1,2

±3

60

35

-

Водород (Н2)

от 0 до 50

от 0 до 2,0

±3

50

-

-

и-Бутан (ьС4Н10)

от 0 до 50

от 0 до 0,65

±3

-

58

-

н-Пентан (п-С5Н12)

от 0 до 50

от 0 до 0,55

±3

-

45

-

Изопентан

(2-метилбутан)

от 0 до 50

от 0 до 0,65

±3

-

50

-

Г ексан (С6Н14)

от 0 до 50

от 0 до 0,50

±3

-

65

-

Октан (С8Н18)

от 0 до 50

от 0 до 0,40

±5

-

80

-

Нонан (С9Н20)

от 0 до 50

от 0 до 0,35

±6

-

90

-

1-Бутен (С4Н8)

от 0 до 50

от 0 до 0,8

±3

-

45

-

Измеряемый компонент

Диапазон измерений

Предел

допуск.

абсолют.

погреш

ности,

% НКПР

Калибровочный газ и коэффициент калибровки

%

НКПР

% об.д.

СН4 2,2 % об.д.

С3Н8 0,88 % об.д.

С3Н8 0,42 % об.д.

Ацетон (СН3)2СО

от 0 до 50

от 0 до 1,25

±3

-

50

-

Пропилен (С3Нб)

от 0 до 50

от 0 до 1,0

±5

72

-

-

Бензол (С6Н6)

от 0 до 50

от 0 до 0,6

±3

-

60

-

Толуол (С6Н5СН3)

от 0 до 50

от 0 до 0,5

±4

-

68

-

Этанол (С2Н5ОН)

от 0 до 50

от 0 до 1,55

±3

-

43

-

н-Бутанол (С4Н9ОН)

от 0 до 50

от 0 до 0,7

±10

-

-

90

Этилацетат

(СН3СООС2Н5)

от 0 до 50

от 0 до 1,0

±4

65

-

-

Бутилацетат

(СН3СООС4Н9)

от 0 до 50

от 0 до 0,60

±6

-

90

-

Этилбензол

(С6Н5С2Н5)

от 0 до 50

от 0 до 0,4

±6

-

80

-

2-Бутанон

(СН3СОС2Н5)

от 0 до 50

от 0 до 0,9

±3

-

60

-

Циклопентан (С5Н10)

от 0 до 50

от 0 до 0,7

±3

-

50

-

МТБЭ (метил-трет-бутиловый эфир)

от 0 до 50

от 0 до 0,75

±3

-

60

-

Изомеризат

от 0 до 50

от 0 до 0,55

±4

-

65

-

Легкая нафта (петролейный эфир)

от 0 до 50

от 0 до 0,7

±3

-

60

-

Фракция НК-62оС

от 0 до 50

от 0до 0,55

±5

-

73

-

П-ксилол

от 0 до 50

от 0 до 0,5

±6

-

90

-

О-ксилол

от 0 до 50

от 0 до 0,5

±6

-

90

-

Метанол (СН3ОН)

от 0 до 50

от 0 до 3,0

±5

82

Керосин ГОСТ 18499-73

от 0 до 50

от 0 до 0,35

±6

-

90

-

У айт-спирит ГОСТ 3134-78

от 0 до 50

от 0 до 0,35

±6

-

90

-

Бензин автомобильный ГОСТ Р 51313-99

от 0 до 50

от 0 до 0,7

±5

-

77

-

Измеряемый компонент

Диапазон измерений

Предел

допуск.

абсолют.

погреш

ности,

% НКПР

Калибровочный газ и коэффициент калибровки

%

НКПР

% об.д.

СН4 2,2 % об.д.

С3Н8 0,88 % об.д.

С3Н8 0,42 % об.д.

Бензин авиационный ГОСТ 1012-72

от 0 до 50

от 0 до 0,7

±3

-

56

-

Бензин неэтилированный ГОСТ Р 51866-2002

от 0 до 50

от 0 до 0,7

±5

-

80

-

Топливо для реактивных двигателей ГОСТ 10227-86

от 0 до 50

от 0 до 0,35

±6

90

Нейтрализатор

«КорКлиар-100»

от 0 до 50

от 0 до 0,5

±10

-

-

90

Дизельное топливо ГОСТ 305-82

от 0 до 50

от 0 до 0,3

±10

-

-

90

Ингибитор коррозии «Геркулес 30617»

от 0 до 50

от 0 до 0,6

±5

-

-

80

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и в виде наклейки, расположенной на лицевой поверхности газоанализаторов.

Комплектность

Комплектность поставки газоанализаторов приведена в таблице 6.

Таблица 6

Наименование

Обозначение

Кол-во

Г азоанализатор горючих газов и паров, горючих жидкостей

модель S4000CH

1

Термокаталитический датчик

11159-1L,

11159-2L

2

У силитель

ТА102А

1

Г азоанализатор сероводорода

модель S4000TO^

1

Полупроводниковый датчик

51457-1L,

51457-5L,

51457-9L

3

У силитель

ТА202А

1

Дополнительные модули

В13-020^

B14-020R,

B13-021R,

B014-021R

4

Устройства защиты:

-    брызгозащиты

-    пылезащиты

-    монтажа в воздуховодах

10395-1 10110, 1800822 10041-1, -2

1

1

1

У стройство удаленной калибровки

TGA-1, (A)RGC

1

Руководство по эксплуатации

RUSMANS4000

1

Методика поверки

МП 2014-1

1

Поверка

осуществляется по документу МП 2014-1 «Инструкция. Газоанализаторы стационарные S4000 модели S4000CH и S4000TH. Методика поверки», утвержденному первым заместителем генерального Директора - заместителем по научной работе ФГУП «ВНИИФТРИ» 31.03.2016 г. Основные средства поверки:

-    рабочий эталон 1-го разряда - генератор газовых смесей ГГС-03-03, регистрационный номер в федеральном информационном фонде (далее - рег.№) 62151-15 в комплекте со стандартными образцами состава: ГСО-ПГС H2S/N2, рег.№ 10328-2013; СН4/воздух, рег.№ 10261-2013; СэЩ/воздух, рег.№ 10263-2013; С^воздух, рег.№ 10543-2014; п-С4Н10/воздух , рег.№ 10543-2014; i-С^ш/воздух, рег.№ 10543-2014; Н2/воздух, рег. № 10531-2014; п-С5Н12/воздух, рег.№ 10543-2014; i-С5Н12/воздух, рег.№ 10363-2013; п-С6Н14/воздух, рег. № 10543-2014; С8Н18/воздух, рег.№ 10539-2014; С9Н20/воздух, рег.№ 10524-2014; i-С^/воздух, рег.№ 10524-2014; СзН^/воздух, рег.№ 10543-2014; С6Нб/воздух, рег.№ 10528-2014; С7Н8/воздух, рег.№ 10368-2013; С2Н5ОН/воздух, рег.№ 10524-2014; п-С4Н10О/воздух, рег.№ 10524-2014; С4Н8О2/воздух, рег.№ 10524-2014; п-С6Н12О2/воздух, рег.№ 10524-2014; С8Н10/воздух, рег.№ 10539-2014; С4Н8О/воздух, рег. № 10524-2014; С5Н10/воздух, рег. № 10539-2014; о-С8Н10/воздух, рег. № 10528-2014; п-С8Н10/воздух, рег. № 10528-2014; СН3ОН/воздух, рег. № 10524-2014 в баллонах под давлением по ТУ 6-16-2956-92;

-    рабочий эталон 2-го разряда калибровочный набор Drager Calibration Kit, рег. № 15616-96;

-    дозатор механический одноканальный “BIOHIT”, рег. № 36152-12.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационных документах.

Нормативные документы

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

ГОСТ Р 52350.29-1-2008 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

Техническая документация фирмы-изготовителя General Monitors Ireland Ltd.
