| Номер в госреестре | 65860-16 |
| Наименование СИ | Измерители расхода и скорости газового потока |
| Обозначение типа СИ | ИС-14.М |
| Изготовитель | Акционерное общество «Проманалитприбор» (АО «Проманалитприбор»), Новосибирская обл., г.о. г. Бердск, г. Бердск |
| Год регистрации | 2016 |
| Срок свидетельства | 07.12.2026 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители расхода и скорости газового потока ИС-14.М (далее - измерители) предназначены для измерений скорости потоков дымовых и технологических газов
с температурой 60 С и выше в установках с дымоходами (трубах и т. п) диаметром от 0,5 до 20 м, работающих на любом виде топлива.
Описание средства измерений
Принцип действия измерителя основан на измерении корреляционным методом времени перемещения через определенный участок пути (например, 1 м) локальной неоднородности газового потока.
Измерители состоят из: датчиков измерительных (2 шт.), блока измерительного, блока воздухонагнетателя, фильтра воздушного и термопары ТХА.
Блок измерительный служит для приема сигналов с датчиков измерительных, обработки, передачи и опциональной индикации измеренных значений, блок измерительный также осуществляет расчет объемного расхода газовой смеси при введённых значениях площади сечения трубопровода (погрешность площади сечения не нормирована) и измерение температуры газового потока (погрешность не нормирована) с помощью термопары ТХА. Конструктивно блок измерительный расположен в металлическом шкафу.

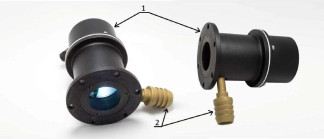

Датчики измерительные предназначены для преобразования теплового излучения твердых и газообразных частиц в электрические сигналы и конструктивно устанавливаются непосредственно на переходные патрубки на газоход.
Блок воздухонагнетателя предназначен для создания воздушной заслонки перед датчиками измерительными, чтобы защитить чувствительные элементы от возможного воздействия пылевых частиц. Конструктивно блок воздухонагнетателя состоит из двух частей, собственно воздухонагнетателя в кожухе и защитного фильтра воздушного, также закрытого кожухом.
Блок измерительный с помощью собственного микроконтроллера производит непрерывную обработку данных измерений, полученных от датчиков измерительных и термопары. Также обеспечивается вывод данных измерений в виде электрических аналоговых (по току) и цифровых (RS 485) сигналов, и одновременная индикация данных измерений на дисплее прибора.
На цифровом индикаторе блока измерительного непрерывно отображается скорость газового потока, текущий объемный расход газа, температура газового потока (без нормирования погрешности).
Значения скорости потока, текущего объемного расхода, температуры газового потока выводятся на токовые выходы.
Для работы измерителей не требуются прямые участки.
В измерителях используется встроенное метрологически значимое программное обеспечение (далее - ПО), которое устанавливается в энергонезависимую память блока измерительного, и внешнее метрологически незначимое программное обеспечение, служащее для отображения данных на компьютере (поставляется по запросу бесплатно).
Таблица 1 - Идентификационные данные ПО измерителей
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименования ПО | ИС-14.М |
| Номер версии (идентификационный номер) ПО | 1.00 и выше |
Контроллер блока измерительного имеет встроенную аппаратную защиту от несанкционированного доступа к ПО СИ и влияния на ПО СИ и измерительную информацию, и эта защита включается на заводе изготовителе при производстве.
Уровень защиты программного обеспечения в соответствии с Р 50.2.077-2014 «средний». Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значения характеристики |
| Диапазон измерений скорости газового потока V, м/с | от 0,2 до 50 |
| Пределы допускаемой относительной погрешности измерений скорости газового потока в рабочих условиях 5v1), % в диапазоне от 0,2 до 5 м/с включ. в диапазоне св. 5 до 50 м/с | ± 0Д 100 , V где V -скорость газового потока, м/с ±3 |
| Диапазон измерений расхода газового потока, м3/с | от Smin^Vmin до Smax•Vmax, где Smin и S max, Vmin и Vmax- наименьшие и наибольшие сечения газохода (м2) и скорости газового потока (м/с), соответственно |
| Пределы допускаемой относительной погрешности измерений расхода газового потока 5q в рабочих условиях1^ % | ±(5v+0,5) |
| Выходные сигналы постоянного тока, мА (по выбору пользователя) | от 0 до 20; от 4 до 20; от 0 до5 |
| Цифровой интерфейс | RS 485 |
| Напряжение питания переменного тока, В | от 187 до 242 |
| Потребляемая мощность, Вт, не более | 500 |
| Масса, кг, не более Датчик измерительный Блок измерительный Термопара ТХА | 4 20 2 |
| Габаритные размеры (диаметр/длина; высота; ширина), мм: не более Датчик измерительный Блок измерительный Термопара ТХА | 120; 150; 120 380; 600; 210 60; 300; 60 |
| Диаметр труб для установки прибора, м | от 0,5 до 20 |
| Наличие прямых участков трубы до и после точки измерения | не требуется 2) |
| Диапазон рабочей температуры окружающей среды, оС | от -60 до +503) |
| Температура измеряемой среды, оС | от +60 4) |
| Относительная влажность окружающего воздуха для блока измерительного, без конденсации, %, не более | 99 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 65000 |
| Примечания: 1)без учета погрешности измерений площади сечения газохода 2)обусловлено принципом измерения 3)обеспечивается размещением прибора в подогреваемом шкафу 4)поскольку измерители осуществляют измерение скорости потока газа бесконтактным методом, верхний предел температуры дымовых газов не нормирован. | |
наносится на боковую поверхность корпусов датчиков измерительных и блока измерительного, входящих в состав измерителя расхода и скорости в виде наклейки и на титульный лист руководства по эксплуатации типографским методом.
Таблица 3 - Комплектность измерителей
| Наименование | Обозначение | Кол-во | Примечание |
| Блок измерительный | ПГРА 701.010.000 | 1 шт. | |
| Датчик измерительный | ПГРА 701.020.000 | 2 шт. | |
| Блок воздухонагнетателя | ПГРА 400.14.00 | 1 шт. | |
| Фильтр воздушный | ПГРА 400.19.00 | 1 шт. | |
| Руководство по эксплуатации | ПГРА 701.000.000 РЭ | 1 экз. | |
| Паспорт | ПГРА 701.000.000 ПС | 1 экз. | |
| Методика поверки | МП-2550-0277-2016 | 1 экз. | |
| Патрубок установки термопары | ПРГА 120.22.00-02 | 1 шт. | Опционально |
| Внешнее ПО на диске | 1 экз. | Опционально |
осуществляется по документу МП-2550-0277-2016 "Измерители расхода и скорости газового потока ИС-14.М. Методика поверки", утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 12 августа 2016 г.
Основные средства поверки:
-Микроманометр МКВ-2500, диапазон измерений от 0 до 2500 Па, у = ±0,02 %
-Трубка напорная Пито, расширенная неопределенность не более 1,0 %;
-Термометр ЛТ-300, диапазон измерений от минус 50 до плюс 300 оС -Преобразователь термоэлектрическй платинородий-платиновый эталонный ППО, диапазон измерений от плюс 300 до плюс 1200 оС, 1 разряда по ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
-Измеритель-регулятор ИР, класс точности 0,5
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.886-2015 ГСИ. Государственная поверочная схема для средств измерений скорости воздушного потока
ТУ 4215-007-50570197-2016 Измерители расхода и скорости газового потока ИС-14.М Технические условия
| Зарегистрировано поверок | 145 |
| Поверителей | 4 |
| Актуальность данных | 21.11.2024 |
