| Номер в госреестре | 65862-16 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические |
| Обозначение типа СИ | РВС-2000 |
| Изготовитель | ЗАО "Трест Севзапэнергомонтаж", г.С.-Петербург |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Резервуары вертикальные стальные цилиндрические РВС-2000 (далее - резервуары) предназначены для измерения объема и хранения мазута.

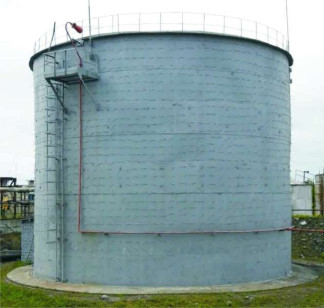

Резервуары представляют собой металлические сосуды в форме вертикального цилиндра со стационарной крышей, имеющей уклон от центра к периферии. В центре резервуара установлена стойка из металлической трубы.
Стенки резервуаров изготовлены из восьми поясов листовой стали. В нижнем поясе стенки резервуара имеется люк-лаз. Со стороны противоположной люку-лазу пристроен узел управления задвижками.
Резервуары снабжены площадками обслуживания и лестницами для доступа на крышу. В крыше резервуара имеется смотровой (световой) люк.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | МБ №3 | МБ№4 |
| Номинальная вместимость, м3 | 2000 | 2000 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,2 | ±0,2 |
| Вместимость «мертвой» полости, м3 | 31,112 | 48,442 |
Таблица 2 - Основные технические характеристики
| Габаритные размеры, мм, не более диаметр высота | 15200 12300 | 15200 12300 |
| Средний срок службы, лет, не менее | 20 | |
| Рабочие условия применения: | ||
| - температура окружающего воздуха, °С | от -30 до + 50 | |
| - атмосферное давление, кПа | от 84 до 106,7 | |
наносится на титульный лист паспорта печатным способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт. |
| Резервуар вертикальный стальной | РВС-2000 | 1 |
| Паспорт | 1 |
осуществляется по документу ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки.
Основные средства поверки:
Рулетка измерительная Р30Н2К (регистрационный номер №29631-05), предел измерений 30 м, КТ2.
Рулетка измерительная с грузом Р20Н2Г (регистрационный номер №29631-05), предел измерений 20 м, КТ2.
Линейка измерительная металлическая (регистрационный номер №20048-05), предел измерений 500 мм, ПГ 1 мм.
Толщиномер ультразвуковой ТТ100 (регистрационный номер№ 19411-00), диапазон измерений от 1,2 до 225,0 мм, ПГ (0,01h+0,1) мм.
Нивелир Vega L24 (регистрационный номер №38409-07), СКО на 1 км дв. хода 2,5 мм.
Рейка нивелирная TS3M (регистрационный номер №5134005-07), длина шкалы 3000 мм, ПГ ±1,0 мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик резервуаров с требуемой точностью.
Знак поверки наносится: в градуировочной таблице в виде оттиска поверительного клейма, в свидетельстве о поверке - в виде наклейки.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к резервуарам вертикальным стальным цилиндрическим РВС
ГОСТ 31385-2008 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия.
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки.
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерения объема жидкости.
| Зарегистрировано поверок | 13 |
| Поверителей | 3 |
| Актуальность данных | 16.09.2024 |
