| Номер в госреестре | 65871-16 |
| Наименование СИ | Анализаторы параметров обмоток электродвигателей стационарные |
| Обозначение типа СИ | SKF Baker DX |
| Изготовитель | "SKF USA Inc.", США |
| Год регистрации | 2016 |
| Срок свидетельства | 07.12.2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы параметров обмоток электродвигателей стационарные SKF Baker DX (далее - анализаторы) предназначены для измерения электрического сопротивления изоляции, а также для воспроизведения напряжения электрического тока.
Принцип действия анализаторов основан на воспроизведении испытательного напряжения и последующем измерении силы тока электрической цепи.
Анализаторы способны выполнять следующие функции:
- воспроизведение напряжения электрического тока;
- определение электрического сопротивления изоляции;
- определение электрического сопротивления постоянному току.
Анализ полученных данных позволяет оценить сопротивление изоляции, рассчитать индекс поляризации, рассчитать коэффициент абсорбции, измерить сопротивления обмоток, провести диагностику состояния корпусной и межвитковой изоляции обмоток.

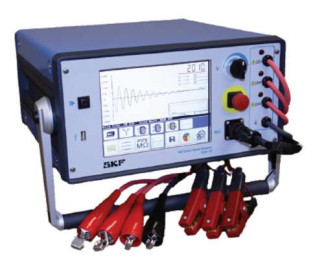

Анализаторы состоят из измерительного блока с персональным компьютером в одном корпусе, сенсорного ЖК-дисплея.
Анализаторы предусматривают работу как в настольном варианте в лабораторных условиях, так и в полевых условиях. В режиме ручного тестирования анализаторы позволяют оператору контролировать проведение испытаний, уровни напряжения и сбор данных.
Анализаторы выпускаются в различных модификациях, отличающихся диапазонами воспроизводимых и измеряемых величин.
Анализаторы имеют встроенное программное обеспечение (далее по тексту - ПО). Встроенное ПО позволяет сконфигурировать анализаторы для проведения испытаний, регистрировать, анализировать и сохранять результаты измерений, составлять протоколы испытаний электродвигателя, включая документирование измерений и тренды.
Встроенное ПО представляет собой микропрограмму, предназначенную для обеспечения функционирования анализаторов и управления интерфейсом. Встроенное ПО реализовано аппаратно и является метрологически значимым. Метрологические характеристики нормированы с учетом влияния встроенного ПО.
Характеристики встроенного ПО приведены в таблице 1.
Таблица 1 - Характеристики встроенного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | DX |
| Номер версии (идентификационный номер ПО), не ниже | 1.0.0 |
| Цифровой идентификатор ПО | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
приведены в таблице 2.
Таблица 2 - Метрологические и технические характеристики анализаторов
| Наименование характеристики | Значение | |||||
| DX15 | DX12 | DX12HO | DX6 | DX6HO | DX4 | |
| Импульсный режим | ||||||
| Диапазон воспроизведения амплитуды* электрического напряжения, кВ | От 0 до 15 | От 0 до 12 | От 0 до 6 | От 0 до 4 | ||
| Пределы допускаемой приведенной (к верхнему значению диапазона) погрешности воспроизведения амплитуды электрического напряжения, % | ±11 | |||||
| Максимальный выходной ток, А | 700 | 600 | 800 | 340 | 450 | 280 |
| Частота электрического сигнала, Гц | 5 | |||||
| Режим напряжения постоянного тока | ||||||
| Диапазон воспроизведения напряжения постоянного тока, кВ | От 0 до 15 | От 0 до 12 | От 0 до 6 | От 0 до 3 | ||
| Пределы допускаемой приведенной (к верхнему значению диапазона) погрешности воспроизведения напряжения постоянного тока, % | ±3 | |||||
| Максимальный выходной ток, мА | 5,0 | |||||
| Диапазон измерения электрического сопротивления изоляции при испытании напряжением постоянного тока, МОм | От 0 до 100 | |||||
| Наименование характеристики | Значение |
| DX15 DX12 DX12HO DX6 DX6HO DX4 | |
| Пределы допускаемой приведенной (к верхнему значению диапазона) погрешности измерения электрического сопротивления изоляции при испытании напряжением постоянного тока, % | ±8 |
| Режим измерения электрического сопротивления | |
| Диапазоны измерения электрического сопротивления, Ом | От 0,002 до 0,2 включ. Св. 0,2 до 100 включ. Св. 100 до 10000 включ. Св. 10000 до 200000 |
| Пределы допускаемой приведенной (к верхнему значению диапазона) погрешности измерения электрического сопротивления для диапазонов, %: - От 0,002 до 0,2 включ. - Св. 0,2 до 100 включ. - Св. 100 до 10000 включ. - Св. 10000 до 200000 | ±3,0 ±2,0 ±3,0 ±3,0 |
| Технические характеристики анализаторов | |
| Напряжение питания частотой 50 (60) Гц при силе переменного тока 2,5 А, В | От 100 до 240 |
| Рабочие условия: - температура окружающего воздуха, °С - относительная влажность не более, % | От минус 18 до плюс 38 50 |
| Габаритные размеры (ширинахвысотахдлина), не более, мм | 483x203x584 |
| Масса, не более, кг | 15,4 |
| Средняя наработка на отказ, не менее, ч | 45000 |
| Срок службы, не менее, лет | 10 |
| Примечание - * - колебательный импульс с параметрами «250/2500» по ГОСТ 1516.2-97. | |
наносится на титульный лист руководства по эксплуатации типографским способом, а также на переднюю панель анализаторов методом трафаретной печати со слоем защитного покрытия.
Таблица 3 - Комплектность
| Наименование изделия | Количество |
| Анализатор параметров обмоток электродвигателей стационарный SKF Baker DX | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки | 1 экз. |
| Комплект испытательных проводов | 1 шт. |
осуществляется по документу МП 65871-16 «Анализаторы параметров обмоток электродвигателей стационарные SKF Baker DX. Методика поверки», утвержденному ООО «ИЦРМ» в сентябре 2016 г.
Основные средства поверки:
1. Делитель напряжения ДН-200 (Госреестр № 54883-13);
2. Мультиметр 3458А (Г осреестр № 25900-03);
3. Калибратор электрического сопротивления КС-100К5Т (Госреестр № 38140-08);
4. Магазин электрического сопротивления МС-6-01/1 (Госреестр № 51622-12);
5. Катушки электрического сопротивления Р321, P310 (Г осреестр № 1162-58). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
приведены в эксплуатационном документе.
1 Приказ Минздравсоцразвития России № 1034 от 9 сентября 2011 г. «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности».
2 ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
3 ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
4 Техническая документация изготовителя.
