Государственный реестр средств измерений

Расходомеры электромагнитные РЕСТО-07, 65872-16

65872-16
Расходомеры электромагнитные РЕСТО-07 предназначены для измерений объемного расхода жидких электропроводящих сред.
Карточка СИ
Номер в госреестре 65872-16
Наименование СИ Расходомеры электромагнитные
Обозначение типа СИ РЕСТО-07
Изготовитель ООО "Техносервис", г.Иваново
Год регистрации 2016
Срок свидетельства 07.12.2026
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Расходомеры электромагнитные РЕСТО-07 предназначены для измерений объемного расхода жидких электропроводящих сред.

Описание

Принцип действия расходомеров электромагнитных РЕСТО-07 основан на явлении электромагнитной индукции. При движении электропроводящей жидкости в переменном магнитном поле в ней наводится ЭДС. Переменное магнитное поле создается электромагнитами. ЭДС, которая находится в зависимости от скорости движения потока жидкости в трубе, снимается двумя электродами измерительной системы.

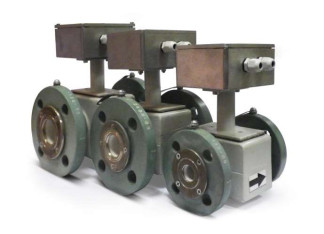

Расходомеры состоят из первичного преобразователя, установленного в трубопровод с жидкостью (ППР), и электронного блока (ЭБ), служащего для преобразования сигнала с первичного преобразователя.

Основные элементы ППР: труба из стали 12Х18Н10Т, футерованная фторопластом-4 и обмотки возбуждения (снаружи трубы), создающие магнитное поле.

ЭБ выполнен в герметичном корпусе. Внутри корпуса расположена печатная плата и элементы присоединения внешних цепей. Выходным сигналом расходомера электромагнитного является частотный сигнал.

Программное обеспечение

Расходомеры имеют встроенное программное обеспечение (ПО), которое устанавливается в производственном цикле заводом изготовителем и в процессе эксплуатации изменению не подлежит.

ПО предназначено для математической обработки результатов измерений, передачи измерительной информации об объемном расходе жидкости во внешние измерительные системы.

Идентификационные данные ПО расходомеров приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

iremd4.hex

Номер версии (идентификационный номер)

не ниже v 2.0

Цифровой идентификатор ПО

Конструкция расходомеров исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.

Уровень защиты встроенного ПО расходомеров от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 -"высокий".

Технические характеристики

приведены в таблице 1 и таблице 2.

Таблица 1 - Метрологические характеристики

Расход,

м3/ч

Диаметры условного прохода (Ду), мм

20

25

32

40

50

Qmin

0,043

0,072

0,130

0,187

0,259

Qt1

0,072

0,120

0,216

0,312

0,432

Qt2

0,108

0,180

0,324

0,408

0,648

Qnom

5,400

9,000

16,200

23,400

32,400

Qmax

10,800

18,000

32,400

46,800

64,800

Примечания - Qmin - минимальное значение расхода, Qt1 - переходное значение расхода 1, Qt2 - переходное значение расхода 2, Qnom - номинальное значение расхода, Qmax - максимальное значение расхода.

Пределы допускаемой относительной погрешности измерений объемного расхода, %:

-    в диапазоне от Qt2 (включ.) до Qmax (включ.)

-    в диапазоне от Qt1 (включ.) до Qt2 (исключ.)

-    в диапазоне от Qmin (включ.) до Qt1 (исключ.)

±1

±2

±5

Таблица 2 - Технические характеристики

Удельная электропроводность среды, См/м

от 1 10-3до 10

Температура измеряемой среды, С

от 0 до +150

Давление измеряемой среды, МПа, не более

1,6

Диапазон выходного частотного сигнала, Гц

от 0 до 1000

Напряжение питания переменным током, В

220

Потребляемая мощность, В • А, не более

8

Условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %

от +5 до +50 от 30 до 80

Средняя наработка на отказ, ч, не менее

75000

Средний срок службы, лет, не менее

12

Диаметры условного прохода (Ду), мм

Г абаритные размеры, мм, не более

Масса, кг, не более

20

160х105х205

4,0

25

160х105х205

5,0

32

160х135х230

6,0

40

200х145х240

7,5

50

200х160х255

9,5

Знак утверждения типа

наносится на лицевую панель расходомеров в виде наклейки и на эксплуатационную документацию типографским способом.

Комплектность

Комплект поставки должен соответствовать таблице 3.

Таблица 3

Наименование

Количество

Расходомер электромагнитый РЕСТО-07

1 шт.

Адаптер питания

1 шт.

Руководство по эксплуатации

1 шт.

Паспорт

1 шт.

Методика поверки

1 шт.

Прокладка паронитовая

2 шт.

Поверка

осуществляется по документу 59300186 МП «Расходомеры электромагнитные РЕСТО-07. Методика поверки», утвержденному ФБУ «Нижегородский ЦСМ» 05.07.2016 г.

Основные средства поверки:

-    установка поверочная автоматизированная УПСЖ (Рег. № 43499-09);

-    частотомер электронно-счетный вычислительный Ч3-64/1 (Рег. № 9135-83).

Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на прибор под винт крепления защитной панели в электронном блоке методом давления на специальную мастику (термопластичную массу) и в паспорт в виде оттиска поверительного клейма.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 28723-90 Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний.

ГОСТ 8.374-2013 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода (объема и массы) воды.

ГОСТ 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ТУ 4213-002-59300186-2015 Расходомеры электромагнитные РЕСТО-07. Технические условия
