| Номер в госреестре | 65873-16 |
| Наименование СИ | Термоманометры |
| Обозначение типа СИ | Автон |
| Изготовитель | АО "Автограф", г.Йошкар-Ола |
| Год регистрации | 2016 |
| Срок свидетельства | 07.12.2021 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Термоманометры Автон (далее по тексту - термоманометры) предназначены для измерений давления и температуры газообразных и жидких сред.
Термоманометры относятся к классу измерительных приборов, осуществляющих автоматические измерения давления и температуры, обработку полученных сигналов с помощью электронного устройства обработки сигналов и передачу результатов измерений посредством интерфейса связи Bluetooth Low Energy на систему верхнего уровня (персональный компьютер).
Принцип действия термоманометров при измерении давления основан на преобразовании упругой деформации чувствительного элемента, выполненного в виде мембраны, в изменение сопротивления тензорезисторов, расположенных на мембране и включенных по мостовой схеме. Выходное напряжение моста изменяется пропорционально приложенному давлению. Принцип действия термоманометров при измерении температуры основан на зависимости электрического сопротивления платинового термопреобразователя сопротивления от температуры.

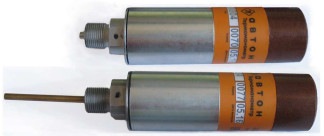

Термоманометры выполнены в цилиндрическом металлическом корпусе. На одном торце корпуса установлены сенсоры давления и температуры, другой торец корпуса закрыт заглушкой. Внутри корпуса размещены электронное устройство обработки сигналов сенсора, совмещенное с устройством радиосвязи, и элемент питания типа «А» с номинальным напряжением 3,6 В.
Термоманометры Автон выпускаются в двух модификациях А804.00.00 и А834.00.00, отличающихся конструктивными особенностями, выполняемыми функциями и габаритными размерами. Функциональное различие заключено в характере использования данных, полученных по каналу температуры: в модификации A804.00.00 - только для термокомпенсации измерительного канала давления, а в модификации A834.00.00 как для термокомпенсации измерительного канала давления, так и для сохранения в энергонезависимой памяти прибора для дальнейшей передачи результатов измерений в систему верхнего уровня (персональный компьютер). В модификации A834.00.00 платиновый термопреобразователь сопротивления расположен в измерительном щупе. Различия модификаций приведены в таблице 2.
Конструкция термоманометров не предусматривает их пломбировку.
Программное обеспечение термоманометров Автон имеет структуру автономного программного обеспечения и относится к метрологически значимой части ПО.
Программное обеспечение «PS09Registrator» предназначено для обработки и передачи результатов измерений на систему верхнего уровня.
Программное обеспечение «A8X4Measure» с метрологически значимой частью «A8xxClient» (далее - ПО) предназначено для взаимодействия с термоманометрами Автон (далее - приборами). Программирование и чтение результатов измерений выполняются по радиоканалу, соответствующему спецификации Bluetooth Low Energy и обеспечивающему передачу цифровых данных. ПО может быть использовано для настройки приборов для проведения измерений, вычитывания результатов измерений, а также предназначено для проведения первичных и периодических поверок приборов.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | Значение |
| Идентификационное наименование ПО | PS09Regi strator.hex | A8xxClient.dll |
| Номер версии (идентификационный номер ПО) | 4312 | 1.0.0.0 |
| Цифровой идентификатор ПО | 4209376947 | 222979090 |
| Другие идентификационные данные (если имеются) | - | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений: соответствует уровню «высокий» по Р 50.2.077-2014.
Таблица 2
| Наименование характеристики | Значение характеристики | |
| А804.00.00 | А834.00.00 | |
| Диапазон измерений давления, МПа | от 0 до 16 от 0 до 25 от 0 до 40 | от 0 до 16 от 0 до 25 от 0 до 40 |
| Пределы допускаемой приведенной погрешности канала измерений давления, % (от диапазона измерений) | ±0,25 | ±0,25 |
| Разрешающая способность измерения давления, МПа | 0,001 | 0,001 |
| Диапазон измерений температуры, °C | - | от -20 до +85 |
| Пределы допускаемой абсолютной погрешности канала измерений температуры, °C | - | ±0,5 |
| Разрешающая способность измерения температуры, °C | - | 0,01 |
| Радиус действия связи, м, не менее | 35 | 35 |
| Габаритные размеры (наружный диаметрхдлина), мм, не более | 45x172 | 45x222 45x240 45x276 |
| Длина измерительного щупа, мм | - | 46;64;100 |
| Масса, кг, не более | 0,65 | 0,65 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - температура измеряемой среды, °С - относительная влажность (при плюс 25°C), % - атмосферное давление, кПа - гидростатическое давление измеряемой среды, МПа | от -40 до +85 98 от 84 до 106,7 от -0,01 до +60 | от -40 до +85 от -20 до +85 98 от 84 до 106,7 от -0,01 до +60 |
| Степень защиты оболочки по ГОСТ 14254-96 | IP68 | IP68 |
| Маркировка взрывозащиты | 0ExiaIIBT3X | 0ExiaIIBT3X |
| Средняя наработка на отказ, ч | 40000 | 40000 |
| Средний срок службы приборов, лет, не менее | 5 | 5 |
наносится типографским способом на титульные листы паспорта (руководства по эксплуатации) и формуляра.
В комплект поставки термоманометров входят:
Таблица 3
| Наименование | Обозначение | Количество |
| Термоманометр Автон 1) | A804.00.00 A834.00.00 | 1 шт. |
| Программное обеспечение | Автон-Навигатор | 1 экз. |
| Радиоинтерфейс | A504.00.00 | 1 шт. |
| Паспорт (руководство по эксплуатации) | A8X4.00.00 РЭ | 1 экз. |
| Формуляр | A8X4.00.00 ФО | 1 экз. |
| Методика поверки | МП 207.1-007-2016 | 1 экз. |
| Программное обеспечение для поверки | A8x4Measure | 1 экз. |
| Кейс для переноски | 1 шт. | |
| Упаковочная тара | 1 шт. | |
| Карманный компьютер «Автон-Профи» | По заказу |
Примечание: Х) в соответствии с заказом
осуществляется по документу МП 207.1-007-2016 «Термоманометры Автон. Методика поверки», утвержденному ФГУП «ВНИИМС» 18.08.2016 г.
Основные средства поверки:
- манометры избыточного давления грузопоршневой МП-250, МП-400 1-го разряда по ГОСТ Р 8.802-2012;
- термометр сопротивления эталонный ЭТС-100 3-го разряда по ГОСТ 8.558-2009;
- преобразователь давления эталонный ПДЭ-20И (Регистрационный № 58668-14);
- измеритель температуры многоканальный прецизионный МИТ 8.10 (Регистрационный № 19736-11);
- термостаты переливные прецизионные ТПП-1 моделей ТПП-1.0, ТПП-1.2 (Регистрационный № 33744-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт термоманометра и (или) на свидетельство о поверке.
приведены в ТУ 4315-001-72506490-2015.
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ТУ 4315-001-72506490-2015 Термоманометры и термометры Автон. Технические условия.
