Системы измерений количества и показателей качества нефтепродуктов мобильные, 65875-16

Назначение

Системы измерений количества и показателей качества нефтепродуктов мобильные (далее - СИКН) предназначены для автоматизированных измерений массы и показателей качества нефтепродуктов при проведении учетных операций.

Описание

Принцип действия СИКН основан на использовании косвенного метода динамических измерений массы нефтепродукта, основанного на измерениях объема нефтепродукта с применением счетчика жидкости и плотности нефтепродукта с применением преобразователя плотности. Выходные сигналы счетчика жидкости и преобразователей поступают на соответствующие входы измерительно-вычислительного комплекса, который преобразует их и вычисляет массу нефтепродукта по реализованному в нем алгоритму.

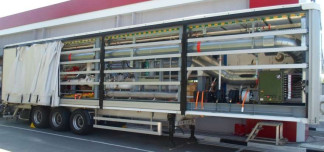

Каждая СИКН представляет собой единичный экземпляр измерительной системы целевого назначения, состоящей из измерительной линии, блока измерений показателей качества (далее - БИК), системы сбора и обработки информации и системы дренажа, смонтированных на прицепе грузового автомобиля, совместно с трубопоршневой поверочной установкой 1-го разряда. Общий вид СИКН показан на рисунке 1.

Наладка СИКН осуществлены в соответствии с проектной и эксплуатационной документацией на СИКН и ее компоненты.

В состав СИКН входят следующие средства измерений:

-    счетчик жидкости камерный лопастной Smith Meter исполнения JA10 модели S3, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 64790-16;

-    преобразователь плотности жидкости измерительный модели 7835, регистрационный номер 52638-13;

-    расходомер-счетчик ультразвуковой OPTISONIC 3400, регистрационный номер 57762-14;

-    преобразователи давления измерительные 2088, регистрационный номер 60993-15;

-    преобразователи давления измерительные 3051, регистрационный номер 14061-15;

-    датчики температуры Rosemount 3144P, регистрационный номер 63889-16;

-    комплекс измерительно-вычислительный ОКТОПУС-Л «OCTOPUS-L», регистрационный номер 43239-15;

-    манометры показывающие для точных измерений МПТИ, регистрационный номер 26803-11;

-    термометры стеклянные лабораторные ТЛ-4м серии «Labtex», регистрационный номер 28208-09;

-    установка поверочная трубопоршневая двунаправленная OGSB, регистрационный номер 62207-15.

СИКН обеспечивают выполнение следующих основных функций:

-    измерения объемного расхода, объема и массы нефтепродукта в рабочих условиях;

-    измерения давления и температуры нефтепродукта автоматические и с помощью показывающих средств измерений давления и температуры соответственно;

-    воспроизведение, хранение и передача единицы объема жидкости при проведение поверки и контроля метрологических характеристик счетчиков жидкости и преобразователей объемного и массового расходов с применением установки поверочной трубопоршневой двунаправленной OGSB в автоматизированном режиме без нарушения процесса измерений;

-    автоматический и ручной отбор проб согласно ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб»;

-    контроль параметров измеряемого потока, их индикация и сигнализация нарушений установленных границ;

-    защита программного обеспечения и информации от несанкционированного доступа.

Для исключения возможности несанкционированного вмешательства, которое может

повлиять на результат и точность измерений, средства измерений, входящие в состав СИКН, снабжены средствами защиты в соответствии с МИ 3002 - 2006 «ГСИ. Рекомендация. Правила пломбирования и клеймения средств измерений и оборудования, применяемых в составе систем измерений количества и показателей качества нефти и поверочных установок».

Программное обеспечение

обеспечивает реализацию функций СИКН. Программное обеспечение (ПО) СИКН реализовано в комплексе измерительно-вычислительном ОКТОПУС-Л «OCTOPUS-L» (далее - ИВК) и компьютере автоматизированного рабочего места (АРМ) оператора «Rate АРМ оператора УУН»). Идентификационные данные ПО указаны в таблице 1.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Технические характеристики

Основные метрологические и технические характеристики СИКН и параметры измеряемой среды приведены в таблице 2.

Таблица 2

Знак утверждения типа

наносится в центральной части титульного листа инструкции по эксплуатации СИКН типографским способом.

Комплектность

Комплектность СИКН приведена в таблице 3.

Поверка

осуществляется по документу МП 0452-14-2016 «Инструкция. ГСИ. Системы измерений количества и показателей качества нефтепродуктов мобильные. Методика поверки», утвержденному ФГУП «ВНИИР» 29 августа 2016 г.

Основное средство поверки:

-    установка поверочная трубопоршневая двунаправленная OGSB, рабочий эталон 1-го разряда в соответствии с ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости» с верхним пределом расхода 550 м3/ч;

-    средства поверки в соответствии с методикой поверки на СИКН.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке СИКН.

Сведения о методах измерений

приведены в документе «Инструкция. 0770.01.00.000 ИС МИ. ГСИ. Масса нефтепродуктов. Методика измерений системой измерений количества и показателей качества нефтепродуктов мобильной» (свидетельство об аттестации методики измерений № 01.00257-2013/94014-16 от 29 августа 2016 г.).

Нормативные документы

ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений.

ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости.

МП 0452-14-2016 Инструкция. ГСИ. Системы измерений количества и показателей качества нефтепродуктов мобильные. Методика поверки.

Техническая документация ООО «ИМС Индастриз».
