Резервуары стальные вертикальные цилиндрические РВСПК-50000, 65876-16

Назначение

Резервуары стальные вертикальные цилиндрические РВСПК-50000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

Описание

Тип резервуара - стальной вертикальный цилиндрический с двудечной плавающей крышей, номинальной вместимостью 50000 м .

Резервуар представляет собой стальную конструкцию, состоящую из цилиндрической стенки, конического днища и двудечной плавающей крыши.

Цилиндрическая стенка резервуара включает в себя восемь цельносварных поясов полистовой сборки. Листы изготовлены из стали марки 09Г2С-12.

Кольцевая окрайка днища выполнена из сваренных между собой стальных сегментов, изготовленных из стали марки 09Г2С-12, толщиной 12 мм.

Днище резервуара - цельносварное полистовой сборки из стали марки Ст3сп5-св, толщиной 5 мм.

Плавающая крыша состоит из радиальных коробов, соединяемых на монтаже листами верхней и нижней деки.

Основание резервуара - песчанно-гравийная смесь с гидрофобным слоем.

Резервуар оснащен четырьмя приемо-раздаточными патрубками Ду700, устройством размыва донных отложений, двумя измерительными (замерными) ЛЗ-150, световым, вентиляционными люками, патрубками с фланцами для установки средств измерений, системой пожаротушения, дыхательными, предохранительными, предохранительными огневыми клапанами.

Для удаления талых и дождевых вод на плавающей крыше смонтирована система водоспуска шарнирного типа.

Монтаж резервуара выполнен в соответствии с действующими СНиП, стандартами, а также РМГ 116-2011 «ГСИ. Резервуары магистральных нефтепроводов и нефтебаз. Техническое обслуживание и метрологическое обеспечение в условиях эксплуатации».

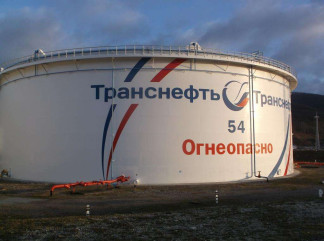

Резервуары №№52,54,56 расположены: Краснодарский край, г. Новороссийск-11, площадка «Грушовая» перевалочного комплекса «Шесхарис» АО «Черномортранснефть».

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений

Таблица 2

Поверка

осуществляется по ГОСТ 8.570-2000 (с Изменением №1, 2) «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».

Основные средства поверки:

-    линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм по ГОСТ 427-75;

-    рулетка измерительная с грузом 2-го класса точности Р30Н2Г, с верхним пределом измерений 30 м по ГОСТ 7502-98;

-    рулетка измерительная 2-го класса точности Р20У2К, с верхним пределом измерений 20 м по ГОСТ 7502-98;

-    нивелир АТ-20Б с диапазоном измерений: превышений от 0 до 2,7, погрешность ±1,0 мм на 1 км двойного хода, нивелирная рейка;

-    толщиномер ультразвуковой А1207 с диапазоном измерений от 0,6 до 30 мм и пределами допускаемой погрешности ±0,1 мм.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в градуировочной таблице в месте подписи поверителя.

Сведения о методах измерений

ГОСТ Р 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».

Нормативные документы

ГОСТ 31385-2008 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия»

РМГ 116-2011 «ГСИ. Резервуары магистральных нефтепроводов и нефтебаз. Техническое обслуживание и метрологическое обеспечение в условиях эксплуатации;

РД 153-39.4-078-01«Правила технической эксплуатации резервуаров магистральных нефтепроводов и нефтебаз»;

ГОСТ 8.570-2000 (с Изменением №1, 2) «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
