| Номер в госреестре | 65886-16 |
| Наименование СИ | Контроллеры программируемые логические |
| Обозначение типа СИ | АН500 |
| Изготовитель | "Delta Electronics, Inc.", Тайвань |
| Год регистрации | 2016 |
| Срок свидетельства | 07.12.2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры программируемые логические АН500 (далее - контроллеры) предназначены для преобразования измерительной информации, представленной сигналами напряжения и силы постоянного тока, сигналами от термопар и термопреобразователей сопротивления, и выработки управляющего сигнала в соответствии с заложенной в контроллер программой.
Контроллеры применяются в составе автоматизированных комплексов управления производствами.
Контроллеры изготавливаются в обычном исполнении для эксплуатации в закрытых помещениях.
Принцип действия контроллеров состоит в преобразовании поступающих на их входы сигналов от первичных преобразователей в соответствующие им цифровое значение (коды), а также выработки управляющего сигнала, в том числе аналогового, аварийной и предупредительной сигнализации в соответствии с заложенной программой

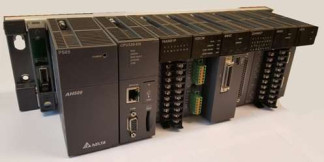

Контроллеры относятся к проектно-компонуемым устройствам и конструктивно выполнены из соединенных согласно требуемой конфигурации:
-центрального управляющего устройства;
-модулей дискретных сигналов;
-модулей аналоговых и дискретных сигналов: AH04PT-5A, AH08PTG-5A, AH04TC-5A, AH08TC-5A, AH04DA-5A, AH08DA-5A, AH08DA-5B, AH08DA-5C, AH06XA-5A, AH04AD-5A, AH08AD-5B, AH08AD-5C, AH08AD-5A, DVP201LC-SL, DVP202LC-SL;
-технологических модулей;
-коммуникационных модулей;
-блока питания.
Контроллеры изготавливаются в обычном исполнении для эксплуатации в закрытых помещениях.
Программное обеспечение (ПО) контроллеров функционально разделено на две группы: встроенное системное программное обеспечение (ВСПО) и сервисное ПО, устанавливаемое на персональный компьютер.
ВСПО содержит метрологически значимые компоненты, оно устанавливается в энергонезависимую память контроллеров на заводе-изготовителе. В процессе эксплуатации изменение ВСПО пользователем невозможно (уровень защиты «высокий» в соответствии с Р 50.2.077-2014).
Метрологические характеристики контроллеров, указанные в таблице 2, приведены с учетом влияния ВСПО.
Сервисное ПО -«ISPSoft» - не является метрологически значимым, так как его функциями является конфигурирование контроллера, а также создание алгоритмической программы контроллера. В процессе эксплуатации изменение конфигурации контроллеров посредством сервисного ПО пользователем может быть защищено паролём (уровень защиты «средний» в соответствии с Р 50.2.077-2014).
Идентификационные данные сервисного ПО приведены в таблице 1.
| Таблица 1 - Идентификационные данные се | рвисного ПО |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ISPSoft |
| Номер версии | Не ниже v2.0 |
| (идентификационный номер ПО) | |
| Цифровой идентификатор ПО | Не используется |
Основные метрологические характеристики измерительных каналов (ИК) модулей контроллеров приведены в таблице 2.
| Таблица 2 - Основные технические характеристики | ИК модулей контроллеров | |||
| Тип модуля | Количество измерительных каналов | Диапазоны преобразования аналоговых / цифровых сигналов | Пределы допускаемой приведенной к диапазону погрешности при работе в диапазоне температур св. +20 °С до +30 °С | Пределы допускаемой приведенной к диапазону погрешности при работе в диапазоне температур от -20 °С до +20 °С вкл. и св. +30 °С до +60 °С |
| Модули аналогового ввода | ||||
| ^^AD^A AH08AD-5A | 4/8 | от 0 до 5 В от 1 до 5 В от 0 до 10 В от -5 до +5 В от -10 до +10 В | ±0,1 % | ±0,45 % |
| от 0 до 20 мА от 4 до 20 мА от -20 до +20 мА | ±0,1 % | ±0,2 % | ||
| AH08AD-5B | 8 | от 0 до 5 В от 1 до 5 В от 0 до 10 В от -5 до +5 В от -10 до +10 В | ±0,1 % | ±0,45 % |
| AH08AD-5C | 8 | от 0 до 20 мА от 4 до 20 мА от -20 до +20 мА | ±0,1 % | ±0,2 % |
| AH04PT-5A | 4 | Pt100/1000 от -180 до +800 °С Ni100/1000 от -80 до +170 °С от 0 до 300 Ом ТСМ50/100 от -50 до +150°С | ±0,5 % | ±1,0 % |
| AH08PTG-5A | 8 | Pt100/1000 от -180 до +800 °С Ni100/1000 от -80 до +170 °С | ±1 °C | |
| ТСМ50/100 от -50 до +150°С | ±1,5 °C | |||
| от 0 до 300 Ом | ±0,1 % | ±0,2 % | ||
| AH04TC-5A | 4 | Термопары типов: J от -100 до +1150 °С Kот -100 до +1350 °С R, S от 0 до +1750 °С T от -150 до +390 °С E от -150 до +980 °С N от -150 до +1280°С от -150 до +150 мВ | ±0,5 % | ±1,0 % |
| AH08TC-5A | 8 | |||
| Модули аналогового вывода | ||||
| AH04DA-5A AH08DA-5A | 4 8 | от 0 до 5 В от 1 до 5 В от 0 до 10 В от -5 до +5 В от -10 до +10 В | ±0,02 % | ±0,04 % |
| от 0 до 20 мА от 4 до 20 мА от -20 до +20 мА | ±0,06 % | ±0,07 % | ||
| AH08DA-5B | 8 | от 0 до 5 В от 1 до 5 В от 0 до 10 В от -5 до +5 В от -10 до +10 В | ±0,02 % | ±0,04 % |
| AH08DA-5C | от 0 до 20 мА от 4 до 20 мА | ±0,06 % | ±0,07 % | |
| Модули аналогового ввода / вывода | ||||
| AH06XA-5A | 4 входа | от 0 до 5 В от 1 до 5 В от 0 до 10 В от -5 до +5 В от -10 до +10 В | ±0,1 % | ±0,45 % |
| от 0 до 20 мА от 4 до 20 мА от -20 до +20 мА | ±0,1 % | ±0,2 % | ||
| 2 выхода | от 0 до 5 В от 1 до 5 В от 0 до 10 В от -5 до +5 В от -10 до +10 В | ±0,02 % | ±0,04 % | |
| от 0 до 20 мА от 4 до 20 мА | ±0,06 % | ±0,07 % | ||
| Модули для подключения тензодатчиков | ||||
| DVP201LC-SL | от -200 до +200 мВ | ±0,04 % | ||
| DVP202LC-SL | ||||
Основные технические характеристики контроллеров приведены в таблице 3.
Таблица 3 - Основные технические характеристики контроллеров
| Наименование | Значение |
| Габаритные размеры, ШхВхГ, мм, не более | 110х35х103 |
| Масса модуля, кг, не более | 0,4 |
| Рабочие условия применения: - температура, °С - влажность без конденсации влаги, % | от -20 до +60 от 5 до 95 |
| Нормальная температура, °С | от +20 до +30 |
| Температура транспортирования и хранения, °С | от -40 до +70 |
наносится на титульный лист руководства по эксплуатации Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Модули аналогового ввода/вывода | AH04PT-5A, AH08PTG-5A, AH04TC-5A, AH08TC-5A, AH04DA-5A, AH08DA-5A, AH08DA-5B, AH08DA-5C, AH06XA-5A, AH04AD-5A, AH08AD-5B, AH08AD-5C, AH08AD-5A, DVP201LC-SL, DVP202LC-SL | в соответствии с заказом |
| Центральное управляющее устройство; технологический модуль; коммуникационный модуль; блок питания | в соответствии с заказом | |
| Руководство по эксплуатации на русском языке | 1 экз. | |
| Методика поверки | МП 201-012-16 «Контроллеры программируемые логические АН500. Методика поверки» | 1 экз. |
осуществляется по документу МП 201-012-16 «Контроллеры программируемые логические АН500. Методика поверки», утвержденному ФГУП «ВНИИМС» 31.08.2016 г.
Основные средства поверки:
Калибратор универсальный Н4-7 (регистрационный № 22125-01);
Цифровой мультиметр Fluke 8845А (регистрационный № 36395-07);
Магазин электрического сопротивления МСР-60 М (регистрационный № 2751-71). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на боковую поверхность модуля контроллера.
Нормативные документы, устанавливающие требования к контроллерам программируемым логическим АН500
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
