| Номер в госреестре | 65888-16 |
| Наименование СИ | Счетчики газа |
| Обозначение типа СИ | Г2,5 Берестье |
| Изготовитель | СП "БЭМКРОМГАЗ" ООО, Беларусь, г.Брест |
| Год регистрации | 2016 |
| Срок свидетельства | 29.05.2019 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
Счетчики газа Г2,5 «Берестье», (далее - счетчик), предназначены для измерения количества природного газа по ГОСТ 5542-2014 или паров сжиженного углеводородного газа по ГОСТ 20448-90, а также других неагрессивных газов, применяемых в бытовых и производственных целях.
Принцип действия счётчика основан на том, что газ, проходящий через счетчик, заполняет поочередно по две камеры и придает возвратно-поступательные движения мембранам, которые посредством рычажной передачи приводят во вращение кулачковый механизм. Кулачковый механизм обеспечивает золотниковое распределение газа по четырем камерам и через привод передает вращение на цифровой счетчик, пропорционально количеству прошедшего газа.
Счетчик состоит из герметичного металлического корпуса, две половины которого соединяются между собой обечайкой, измерительного механизма, смонтированного внутри корпуса и счетного механизма.

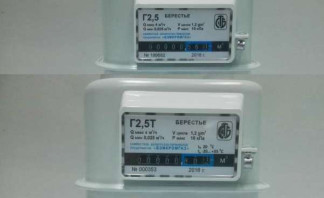

Счётчик газа выпускается в модификациях Г2,5 и Г2,5Т, которые отличаются тем, что счетчик Г2,5Т имеет в конструкции дополнительно биметаллический температурный компенсатор, установленный на измерительном механизме. Спиральный биметаллический элемент воздействует на механизм перемещения диафрагм измерительных камер, тем самым корректируются показания объема газа в зависимости от температуры окружающей среды. Регистрируемый в счетном механизме объем газа соответствует базисной температуре плюс 20°С.
Коррекция по температуре осуществляется в диапазоне от минус 20 до плюс 35 °С.
В зависимости от направления потока газа счетчики имеют следующие варианты исполнений: Г2,5
- ОТИБ. 407279.013 (Г2,5)- слева направо (левый);
- ОТИБ. 407279.013 -01 (Г2,5) - справа налево (правый).
Г2,5Т
- ОТИБ. 407279.013 -06 (Г2,5Т)- слева направо (левый);
- ОТИБ. 407279.013 -07 (Г2,5Т) - справа налево (правый).
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Г2,5 | Г2,5Т | |
| Номинальный расход, Q n, м3 /ч | 2,5 | |
| Максимальный расход Q max, м3 /ч | 4 | |
| ф з Минимальный расход Q min, м /ч | 0,025 | |
| Максимальное избыточное рабочее давление, кПа | 10 | |
| Потеря давления при максимальном расходе, не более, Па | 200 | |
| Пределы основной относительной погрешности измерений при нормальных условиях в диапазоне расходов,%: -свыше 0,1 Q n до Q max -от Q min до 0,1Q n | ± 1,5 ± 3,0 | |
| Дополнительная относительная погрешность, вызванная отклонением температуры измеряемого газа от нормальной по сравнению с основной , в диапазоне температуры: От минус 10 до плюс 50 0С, % на 1 0С не более От минус 20 до плюс 35 oq % на 1 ос не более | ± 0,45 | ± 0,1 |
| Порог чувствительности, м /ч | 0,002 Q n | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Г2,5 Г2,5Т | |
| Циклический объем, дм 3 | 1,2 |
| Емкость счетного механизма, м 3 | 99999,999 |
| Г абаритные размеры, не более, мм | 200х170х225 |
| Резьбовые штуцера (по ГОСТ 6357-81) | G1-A или G 3/4-A |
| Межосевое расстояние между штуцерами, мм | 110±5 |
| Масса, не более, кг | 2,3 |
| Условия эксплуатации: -температура окружающей среды, °С -влажность при температуре +35 °С, % | от -40 до +50 95 |
| Средний срок службы, не менее, лет | 16 |
| Средняя наработка на отказ, не менее, ч | 10000 |
наносится на щиток счетного механизма любым методом, обеспечивающим качество печати, а также на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Кол-во | Примечание |
| Счетчик газа «Берестье» | 1 | По заказу |
| Заглушки резьбовых штуцеров | 2 | |
| Упаковка | 1 | |
| Счётчик газа «Берестье» Руководство по эксплуатации | 1 | |
| Комплект арматуры в составе: - переходник -гайка -прокладка | 2 2 2 | |
| СТБ 8011-99 «Система обеспечения единства измерений Республики Беларусь. Счетчики газа. Методика поверки». | 1 | По заказу |
осуществляется по документу СТБ 8011-99 «Система обеспечения единства измерений Республики Беларусь. Счетчики газа. Методика поверки», утвержденному 07.01.2000 г. Основное средства поверки:
-установка для поверки бытовых счетчиков газа УПС-7,5, диапазон объемных расходов от 0,008 м /ч до 10,0 м /ч, пределы допускаемой относительной погрешности:
±1% в диапазоне расходов от Q min до 0,1Q n включительно;
±0,5% в диапазоне расходов свыше 0,1Q n до Q max включительно.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых счётчиков с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма при первичной поверке наносится на пломбу в соответствии с рис. 2 и в раздел 8 документа «Счётчик газа «Берестье» Руководство по эксплуатации» ОТиБ 407279.013 РЭ, а при периодической поверке наносится на пломбу в соответствии с рис. 2 и в раздел 9 документа «Счётчик газа «Берестье» Руководство по эксплуатации» ОТиБ 407279.013 РЭ.
приведены в эксплуатационном документе.
1 ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
2 ТУ РБ 07514363.020-97 Счетчики газа «Берестье». Технические условия.
