Измерители RLC U1731C, U1732C, U1733C (далее - измерители) предназначены для измерений электрического сопротивления (импеданса), электрической емкости и индуктивности.
Измерители RLC U1731C, U1732C, U1733C (далее - измерители) предназначены для измерений электрического сопротивления (импеданса), электрической емкости и индуктивности.
| Номер в госреестре | 65890-16 |
| Наименование СИ | Измерители RLC |
| Обозначение типа СИ | U1731C, U1732C, U1733C |
| Изготовитель | Компания "Keysight Technologies Products (M) Sdn. Bhd.", Малайзия |
| Год регистрации | 2016 |
| Срок свидетельства | 07.12.2021 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители RLC U1731C, U1732C, U1733C (далее - измерители) предназначены для измерений электрического сопротивления (импеданса), электрической емкости и индуктивности.

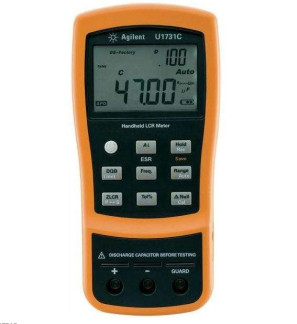

Конструктивно измерители представляют собой прибор, на лицевой панели которого расположены дисплей, функциональные клавиши и измерительные разъёмы. Функциональные клавиши служат для выбора пределов измерения и специальных функций при измерениях.
Принцип измерения измерителей RLC U1731C, U1732C, U1733C основан на формировании тестового сигнала и его анализе после прохождения через объект измерения, с последующим вычислением импеданса и его составляющих на основании вносимых изменений в тестовый сигнал объектом измерения.
Основные метрологические и технические характеристики измерителей приведены в таблицах 1-8.
Таблица 1 - Пределы основной абсолютной погрешности измерений импеданса (сопротивления) в зависимости от частоты тестового сигнала
|
Модель измерителя |
U1731C, U1732C, U1733C |
|||
|
Диапазон |
Разрешение (А) |
100 Гц |
120 Гц |
1 кГц |
|
2 Ом |
0,0001 Ом |
±(0,007-Zx+ 50-А) |
±(0,007 Zx + 50-А) |
±(0,007 Zx + 50-А) |
|
20 Ом |
0,001 Ом |
±(0,007 Zx + 8-А) |
±(0,007 Zx + 8-А) |
±(0,007 Zx + 8-А) |
|
200 Ом |
0,01 Ом |
±(0,002 Zx + 3А) |
±(0,002 Zx + 3А) |
±(0,002 Zx + 3А) |
|
2000 Ом |
0,1 Ом |
±(0,002 Zx + 3А) |
±(0,002 Zx + 3А) |
±(0,002 Zx + 3А) |
|
20 кОм |
0,001 кОм |
0, 30 • ° Z X + |
±(0,002 Zx + 3А) |
±(0,002 Zx + 3А) |
|
200 кОм |
0,01 кОм |
±(0,005 Zx + 5-А) |
±(0,005 Zx + 5-А) |
±(0,005 Zx + 5-А) |
|
2000 кОм |
0,1 кОм |
±(0,005 Zx + 5-А) |
±(0,005 Zx + 5-А) |
±(0,005 Zx + 5-А) |
|
20 МОм |
0,001 МОм |
±(0,02'Zx + 8-А) |
±(0,02'Zx + 8-А) |
±(0,02'Zx + 8А) |
|
200 Мом |
0,01 МОм |
±(0,06Zx + 80-А) |
±(0,06Zx + 80-А) |
±(0,06Zx + 80-А) |
|
Zx- измеренное значение импеданса (сопротивления), Ом |
||||
Таблица 2 - Пределы основной абсолютной погрешности измерений импеданса (сопротивления) в зависимости от частоты тестового сигнала
|
Модель измерителя |
U1732C, U1733C |
U1733C |
||
|
Диапазон |
Разрешение (А) |
10 кГц |
100 кГц |
Постоянный ток |
|
2 Ом |
0,0001 Ом |
±(0,007 Zx + 50А) |
±(0,01Zx + 50А) |
±(0,007 Zx + 50 А) |
|
20 Ом |
0,001 Ом |
±(0,007 Zx + 8А) |
±(0,007 Zx + 8А) |
±(0,007 Zx + 8А) |
|
200 Ом |
0,01 Ом |
±(0,002 Zx + 3А) |
±(0,005 Zx + 5-А) |
±(0,002 Zx + 3А) |
|
2000 Ом |
0,1 Ом |
±(0,002 Zx + 3А) |
±(0,005 Zx + 5-А) |
±(0,002 Zx + 3А) |
|
20 кОм |
0,001 кОм |
±(0,002 Zx + 3А) |
±(0,005 Zx + 5-А) |
±(0,002 Zx + 3А) |
|
200 кОм |
0,01 кОм |
±(0,005 Zx + 5-А) |
±(0,007 Zx + 8А) |
±(0,005 Zx + 5-А) |
|
2000 кОм |
0,1 кОм |
±(0,007 Zx + 5-А) |
- |
±(0,005 Zx + 5-А) |
|
20 МОм |
0,001 МОм |
±(0,05-Zx +8А) |
- |
±(0,02'Zx + 8А) |
|
200 Мом |
0,01 МОм |
- |
- |
±(0,06Zx + 80А) |
|
Zx-- измеренное значение импеданса (сопротивления), Ом |
||||
Таблица 3 - Пределы основной абсолютной погрешности измерений электрической емкости в зависимости от частоты тестового сигнала
|
Модель измерителя |
U1731C, U1732C, U1733C |
|||
|
Диапазон |
Разрешение (А) |
100 Гц |
120 Гц |
1 кГц |
|
20 мФ |
0,001 мФ |
±(0,005-Сх + 8 А) |
±(0,005-Сх + 8А) |
- |
|
2000 мкФ |
0,1 мкФ |
±(0,005-Сх + 5-А) |
±(0,005-Сх + 5-А) |
±(0,005-Сх + 8А) |
|
200 мкФ |
0,01 мкФ |
±( 0, 30 • ° С X + |
±( 0, 30 • ° С X + |
±( 0, 50 • ° С X + |
|
20 мкФ |
0,001 мкФ |
±(0,002-Сх + 3А) |
±( 0, 30 • ° С X + |
±( 0, 30 • ° С X + |
|
2000 нФ |
0,1 нФ |
±(0,002-Сх + 3А) |
±( 0, 30 • ° С X + |
±( 0, 30 • ° С X + |
|
200 нФ |
0,01 нФ |
±(0,002-Сх + 3А) |
±( 0, 30 • ° С X + |
±( 0, 30 • ° С X + |
|
20 нФ |
0,001 нФ |
±(0,005-Сх + 5-А) |
±(0,005-Сх + 5-А) |
±( 0, 30 • ° С X + |
|
2000 пФ |
0,1 пФ |
±(0,005-Сх + 10А) |
±(0,005-Сх + 10А) |
±( 0, 50 • ° С X + |
|
200 пФ |
0,01 пФ |
- |
- |
±(0,005-Сх + 10А) |
|
20 пФ |
0,001 пФ |
- |
- |
- |
|
Сх- измеренное значение электрической емкости, Ф |
||||
Таблица 4 - Пределы основной абсолютной погрешности измерений электрической емкости в зависимости от частоты тестового сигнала
|
Модель измерителя |
U1732C, U1733C |
U1733C |
|
|
Диапазон |
Разрешение (А) |
10 кГц |
100 кГц |
|
20 мФ |
0,001 мФ |
- |
- |
|
2000 мкФ |
0,1 мкФ |
- |
- |
|
200 мкФ |
0,01 мкФ |
±(0,005-Сх +8А) |
- |
|
20 мкФ |
0,001 мкФ |
±(0,005-Сх +5-А) |
±(0,05Сх +10А) |
|
2000 нФ |
0,1 нФ |
±(0,002-Сх +3 -А) |
±(0,007-Сх +10-А) |
|
200 нФ |
0,01 нФ |
±(0,005-Сх +3-А) |
±(0,007-Сх +10-А) |
|
20 нФ |
0,001 нФ |
±(0,005-Сх +3-А) |
±(0,007-Сх +10-А) |
|
2000 пФ |
0,1 пФ |
±(0,005-Сх +3-А) |
±(0,02Сх +10А) |
|
200 пФ |
0,01 пФ |
±(0,008-Сх +10А) |
±(0,02Сх +10А) |
|
20 пФ |
0,001 пФ |
±(0,01-Сх +20-А) |
±(0,025-Сх +10-А) |
|
Соизмеренное значение электрической емкости, Ф |
|||
Таблица 5 - Пределы основной абсолютной погрешности измерений индуктивность в зависимости от частоты тестового сигнала
|
Модель измерителя |
U1731C, U1732C, U1733C |
|||
|
Диапазон |
Разрешение (А) |
100 Гц |
120 Гц |
1 кГц |
|
20 мкГн |
0,001 мкГн |
- |
- |
- |
|
200 мкГн |
0,01 мкГн |
- |
- |
±(0,01 Ьх + 5-А) |
|
2000 мкГн |
0,1 мкГн |
±(0,007-Ьх + 10А) |
±(0,007 Ьх + 10А) |
±(0,005 Ьх + 3А) |
|
20 мГн |
0,001 мГн |
±(0,005 Lx + 3А) |
±(0,005 Lx + 3А) |
+ x L) g < О m (0, ±( |
|
200 мГн |
0,01 мГн |
±(0,005 Lx + 3А) |
±(0,005 Lx + 3А) |
+ x L) 8 < О m (0, ±( |
|
2000 мГн |
0,1 мГн |
+ x L) g < о m (0, ±( |
+ x L) g < О m (0, ±( |
±( 0, 30 А 2 L X + |
|
20 Гн |
0,001 Гн |
±(0,002 Lx + 3А) |
+ x L) 8 < О m (0, ±( |
±(0,005 Lx + 5-А) |
|
200 Гн |
0,01 Гн |
+ x L) S ^ о i/o (0, ±( |
+ x L) S ^ О i/o (0, ±( |
±(0,01 Lx + 5-А) |
|
2000 Гн |
0,1 Гн |
±(0,01 Lx + 5-А) |
±(0,01 Lx + 5-А) |
±(0,02 Lx + 8А) |
|
^-измеренное значение индуктивности, Гн |
||||
Таблица 6 - Пределы основной абсолютной погрешности измерений индуктивности в зависимости от частоты тестового сигнала.
|
Модель измерителя |
U1732C, U1733C |
U1733C |
|
|
Диапазон |
Разрешение (А) |
10 кГц |
100 кГц |
|
20 мкГн |
0,001 мкГн |
±(0,01 Lx +5-А) |
±(0,025 Lx +20-А) |
|
200 мкГн |
0,01 мкГн |
±(0,007 Lx +3-А) |
±(0,025 Lx +20-А) |
|
2000 мкГн |
0,1 мкГн |
±(0,005 Lx +3А) |
±(0,008 Lx +20А) |
|
20 мГн |
0,001 мГн |
±(0,003 Lx +3А) |
±(0,008 Lx +10А) |
|
200 мГн |
0,01 мГн |
±(0,002 Lx +3-А) |
±(0,01 Lx +10А) |
|
2000 мГн |
0,1 мГн |
±(0,005 Lx +5-А) |
±(0,01 Lx +10А) |
|
20 Гн |
0,001 Гн |
±(0,01 Lx +5-А) |
±(0,02 Lx +10-А) |
|
200 Гн |
0,01 Гн |
±(0,02 Lx +8-А) |
- |
|
2000 Гн |
0,1 Гн |
- |
- |
|
Lx-измеренное значение индуктивности, Гн |
|||
Таблица 7 - Характеристики тестового сигнала
|
Модель |
Напряжение (В) |
Частота (Гц) |
|
U1731C, |
0,74±0,05 |
100 ± 0,01 |
|
U1732C, |
0,74±0,05 |
120,481 ± 0,012 |
|
U1733C |
0,74±0,05 |
1000 ± 0,1 |
|
U1732C, U1733C |
0,70±0,05 |
10000±1 |
|
U1733C |
0,70±0,05 |
100000± 10 |
|
1,235±0,05 |
Постоянный ток |
Таблица 8 - Технические характеристики
|
Нормальные условия эксплуатации О/'ч - температура окружающего воздуха, C |
от +18 до +28 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, C - относительная влажность, % при температуре 30 oC |
от -10 до +55 до 80 |
|
Дополнительная погрешность измерений при температуре окружающего воздуха отличной от нормальной, на каждый 1 oC |
0,1-5, где 5 -основная погрешность измерения |
|
Напряжение питания, В |
9 (батарея, 1 шт.) |
|
Г абаритные размеры (длина х ширина х высота), мм, не более |
184 х 87 х 41 |
|
Масса с батареями, кг, не более |
0,337 |
наносится типографским способом на титульный лист руководства по эксплуатации и на корпуса измерителей в виде наклейки.
Комплект поставки измерителей приведен в таблице 9.
Таблица 9 - Комплектность
|
Наименование |
Количество |
|
Измеритель |
1 шт. |
|
Руководство по эксплуатации |
1 шт. |
|
Методика поверки |
1 шт. |
осуществляется по документу 651-16-25 «Инструкция. Измерители RLC U1731C, U1732C, U1733C. Методика поверки», утвержденному первым заместителем генерального Директора -заместителя по научной работе ФГУП «ВНИИФТРИ» в сентябре 2016 г.
Основные средства поверки:
- магазин электрического сопротивления Р4830/1 (Рег.№ 4614-74) диапазон воспроизводимого сопротивления от 0,01 до 12000 Ом, частота до 50 кГц, класс точности 0,05
- мера электрического сопротивления однозначная Р4015 (Рег.№ 7791-80) номинальное значение 100 кОм, кл. точности 0,005, максимальная частота 1 кГц
- мера электрического сопротивления однозначная Р4016 (Рег.№ 7791-80) номинальное значение 1 МОм, кл. точности 0,005, максимальная частота 1 кГц
- мера электрического сопротивления однозначная Р4017 (Рег.№ 7791-80) номинальное значение 10 МОм, кл. точности 0,005, максимальная частота 1 кГц
- мера электрического сопротивления однозначная Р4018 (Рег.№ 7791-80) номинальное значение 100 МОм, кл. точности 0,005, максимальная частота 1 кГц
- меры емкости образцовые Р597, (Рег.№ 2684-70) номинальные значения от 1 пФ до 1 мкФ, диапазон рабочих частот от 40 Гц до 100 кГц, класс точности 0,05, 0,1.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе.
Техническая документация фирмы-изготовителя.
