Комплексы телевизионного измерительного контроля КоТИК-АК, 65909-16

Назначение

Комплекс телевизионного измерительного контроля (далее - КоТИК-АК) предназначен для измерения линейных размеров несплошностей, выходящих на поверхностность объекта контроля, находящегося в поле зрения телекамеры, методом обработки цифрового изображения поверхности объекта в статическом и динамическом режимах механического сканирования.

Описание

Основная область применения комплекса КоТИК-АК - телевизионный неразрушающий контроль и измерение несплошности основного металла и сварных соединений оборудования и трубопроводов, используемых в энергетической, машиностроительной, химической, газо- и нефтедобывающей и перерабатывающей отраслях промышленности.

В состав комплекса КоТИК-АК входит телевизионная камера, управляемая дистанционно, механическое средство перемещения камеры, компьютер для записи и анализа изображений.

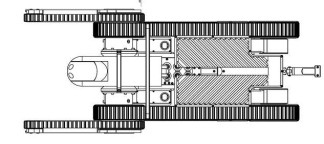

Механическая часть комплекса изготавливается в семи вариантах исполнения, отличающихся конструктивным исполнением с целью выполнения измерений на объектах различных видов и вариантом установки комплекса на изделие, в соответствии с таблицей 1.

Таблица 1

Для измерения размеров несплошностей в комплексе КоТИК-АК применяется принцип компьютерной обработки цифрового изображения и сравнения его с масштабным коэффициентом, полученным при настройке.

Для выполнения измерений проводится настройка масштаба изображения при поддержании постоянного расстояния между камерой и поверхностью объекта, указываемого в руководстве по эксплуатации механической части конкретного варианта исполнения комплекса КоТИК-АК. Для каждого конкретного расстояния в ПО заложен соответствующий масштабный коэффициент. Данный коэффициент используется при расчете линейных размеров выявленных несплошностей.

При выполнении измерений при отступлении от заданных расстояний между камерой и поверхностью объекта, обусловленных спецификой формы объекта контроля, предусмотрено использование лазерной подсветки, направляющей на объект две лазерные полосы, расстояние между которыми задано. Для выполнения измерений при использовании лазерной подсветки проводится настройка масштаба изображения по изображению лазерных полос. Используя соотношение между полосами на изображении и действительным расстоянием между ними, указанном в программе, рассчитывается масштабный коэффициент, который затем используется при выполнении измерений линейных размеров выявленных несплошностей.

Программное обеспечение

Для осуществления управления, сбора и анализа данных комплекса КоТИК-АК на компьютер установлено программное обеспечение HRID HDView.

Программное обеспечение выполняет следующие основные функции:

-    проведение настройки с целью получения калибровочного соотношения линейных размеров пространства объектов и размеров на получаемом изображении;

-    измерение параметров выявленных несплошностей;

-    запись данных контроля в файл для создания базы данных и дальнейшего анализа;

-    создание отчетов контроля.

Идентификационные признаки ПО КоТИК-АК соответствуют данным, приведенным в таблице 1.

Таблица 1

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «средний» согласно Р 50.2.077-2014.

Технические характеристики

Таблица 2

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации печатным способом.

Комплектность

В комплект поставки входят:

-    электронный блок - 1 шт.;

-    манипулятор и аппаратура управления манипулятором - 1 шт.;

-    телевизионная система с камерой, устанавливаемая на манипулятор - 1 шт.;

-    компьютер типа ноутбук с установленным ПО - 1 шт.;

-    ключ USB для защиты ПО от нелегального использования - 1 шт.

-    руководство по эксплуатации КоТИК-АК - 1 шт.;

-    руководство по эксплуатации ПО - 1 шт.;

-методика поверки - 1 шт.;

Поверка

осуществляется по документу ШФВИ.КоТИК-АК.000.00 МП«Комплексы телевизионного измерительного контроля КоТИК-АК. Методика поверки», утвержденному АО «НИИФИ» 23.11.2016 года.

Основные средства поверки: система видеоизмерительная Sol 161 (Госреестр № 60273-15, диапазон измерений по оси Х от 0 до 160 мм, по оси Y от 0 до 160 мм, по оси Z от

0 до 160 мм, погрешность измерений по осям X,Y, мкм (L в мм): 2,8+L/150; по оси Z мкм (L в мм): 2,8+ L/100), штангенциркуль ШЦ-Ш-500-0,1 (Госреестр № 24156-02, диапазон измерений от 0 до 500 мм, погрешность ±0,1 мм), рулетка измерительная металлическая Р10УЗГ (Госреестр № 15860-12, диапазон измерений от 0 до 10 м, КТ 3).

Допускается применять не указанные в перечне средства поверки, обеспечивающие определение (контроль) метрологических характеристик с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в методике измерения для конкретного исполнения комплекса телевизионного измерительного контроля КоТИК-АК.

Нормативные документы

Комплекс телевизионного измерительного контроля КоТИК-АК. Руководство по эксплуатации ШФВИ.КоТИК-АК.000.00 РЭ.
