| Номер в госреестре | 65911-16 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | VEG40.5-05 |
| Изготовитель | "Wandler- und Transformatoren-Werk Wirges GmbH", Германия |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы напряжения VEG40.5-05 (далее - трансформатор) предназначен для измерения и передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты, в составе комплектных распределительных устройств.
Принцип действия трансформатора основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформатор относится к классу измерительных преобразователей.

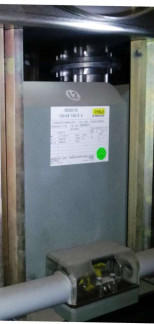

Трансформатор напряжения однофазный, индуктивный, с одним изолированным выводом первичной обмотки, другой конец первичной обмотки при эксплуатации заземляется.
Первичные и вторичные обмотки залиты эпоксидной смолой, которая обеспечивает основную изоляцию и создает «корпус» трансформатора.
Трансформатор изготовлен с одной основной вторичной обмоткой, смонтированной на едином сердечнике и одной дополнительной обмоткой. Выводы основной вторичной обмотки и дополнительной обмотки помещены в контактной коробке, закрепленной на основании. Трансформатор может устанавливаться в любом положении, и крепятся четырьмя болтами через отверстия в металлическом основании. На основании трансформатора имеется клемма для заземления с винтом. Клеммы выводов основной вторичной обмотки и дополнительной обмотки позволяют подсоединять провода сечением до 6 мм2. Клеммная коробка вторичных выводов снабжена изоляционной пломбируемой крышкой. Заземляющий винт постоянно соединен с концом первичной обмотки, с концом вторичной и с одним выводом дополнительной обмотки, который должен заземляться при работе под нагрузкой. На входе трансформатора устанавливается предохранитель на ток 2,0 А.
Трансформатор снабжен табличкой с указанием основных характеристик.
отсутствует.
Основные метрологические и технические характеристики приведены в таблице 1.
Таблица 1 - Метрологические и технические характеристики
| Характеристика | Значение |
| Класс напряжения, кВ | 35,0 |
| Наибольшее рабочее напряжение, кВ | 40,5 |
| Номинальное напряжение первичной обмотки, кВ | 35,0/V3,0 |
| Номинальное напряжение основной вторичной обмотки, В | 100,0/^3,0 |
| Номинальное напряжение дополнительной вторичной обмотки, В | 100,0/3,0 |
| Класс точности основных вторичных обмоток | 0,5 |
| Класс точности дополнительной вторичной обмотки | 6Р |
| Номинальная мощность основной вторичной обмотки, В-А | 25,0 |
| Номинальная мощность дополнительной вторичной обмотки, В-А | 100,0 |
| Номинальная частота, Гц | 50,0±0,5 |
| Средний срок службы, не менее, лет | 30,0 |
| Габаритные размеры (Д х Ш х В), мм, не более | 416,0x330,0x208,0 |
| Масса, кг, не более | 38,0 |
| Условия эксплуатации: - температура окружающего воздуха с учетом превышения температуры воздуха в токопроводе, КРУ при нагрузке трансформаторов предельной мощностью; - относительная влажность воздуха %, не более | от -40,0 °С до +55,0 °С 98,0 при +25,0 °С; |
наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспортов.
Таблица 1 - Комплектность трансформатора
| Наименование изделия | Обозначение | Количество |
| Трансформатор напряжения Заводские номера 08/1064812008/10648125 | 6 шт. | |
| Паспорт | 1053П-16.ПФ | 6 экз. |
| Руководство по эксплуатации | 6 экз. |
осуществляется по ГОСТ 8.216-11 «ГСИ. Трансформаторы напряжения. Методика поверки». Основные средства поверки:
Государственный эталон единиц коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты
2 разряда, в диапазоне значений: от 28 до 42 кВ, от 50 до 77 кВ, от 101 до 153 кВ от 0 до 0,1 рад. по ГОСТ Р 8.746-2011 (рег. номер 3.1.ZAH.0209.2015).
Пределы допускаемой основной относительной погрешности
при измерении напряжения переменного тока частотой 50 Гц, % ±0,10;
Пределы допускаемой основной абсолютной погрешности
угла сдвига фаз между входным и выходным напряжением, мин ±5,00.
Магазин нагрузок МР3025 (рег. № 22808-07).
Пределы допускаемых значений основной относительной погрешности ±4,00 % от номинального значения включенной нагрузки.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и паспорт трансформатора напряжения с помощью каучукового клейма.
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам напряжения VEG40.5-05
ГОСТ 1983-2001 Трансформаторы напряжения. Общие технические условия ГОСТ Р 8.746-2011 ГСИ. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/ V3, 0 до 750,0/V3,0 кВ.
