| Номер в госреестре | 65912-16 |
| Наименование СИ | Измерители угла наклона двухкоординатные |
| Обозначение типа СИ | ИН-Д7 |
| Изготовитель | ЗАО "НТП "Горизонт", г.Москва |
| Год регистрации | 2016 |
| Срок свидетельства | 14.12.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители угла наклона двухкоординатные ИН-Д7 (далее измерители) предназначены для измерений малых углов наклона и наклонных перемещений объектов по двум координатам.
Принцип действия измерителя заключается в следующем. При наклоне измерителя, а соответственно первичного преобразователя, подвижный центральный электрод, за счёт действия силы тяжести, изменяет своё положение относительно боковых электродов. Это приводит к изменению электрических сопротивлений заполненных электролитом межэлектродных полостей. Эти изменения электрических сопротивлений преобразуются в электрические сигналы.
Выходными величинами измерителя являются составляющие угла наклона преобразователя на его радиальные (горизонтальные) измерительные оси, полученные в виде выходных электрических сигналов по двум каналам Х и У.
В качестве регистрирующего устройства для считывания выходных электрических сигналов измерителя с цифровым выходом могут использоваться компьютеры, имеющие интерфейс RS-485 или же интерфейс USB. В первом случае измеритель и компьютер соединяются напрямую, во втором случае для соединения измерителя с компьютером используется преобразователь интерфейсов RS485/ USB.
Для считывания выходных электрических сигналов измерителя с аналоговым выходом может использоваться цифровой вольтметр.
При подключении измерителя к ПК цифровые значения составляющих углов наклона на радиальные измерительные оси Х и У запоминаются и отображаются численно и графически в режиме реального времени на мониторе ПК.
Измерители выпускаются с цифровым и аналоговым выходами.
Измеритель с цифровым выходом состоит из преобразователя и блока управления, включающего в себя преобразователь интерфейса RS485-USB.
Измеритель с аналоговым выходом состоит из преобразователя и электронного блока.

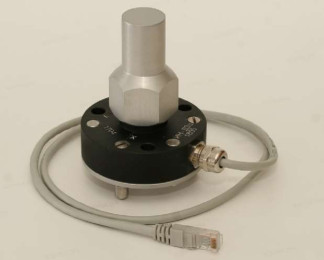

В корпусе измерителя установлен первичный преобразователь, представляющий собой заполненную электролитом металлическую ампулу с электрическими выводами. Первичный преобразователь содержит центральный подвижный электрод и четыре боковых электрода.
Корпус измерителя имеет три базовых опоры и три опорных винта. Первые служат для проверки смещения собственного нуля измерителя, вторые - для регулирования наклона преобразователя при его установке на объекте. Соединение кабеля с корпусом преобразователя осуществляется через кабельный ввод.
У измерителя определены три взаимно-перпендикулярные измерительные оси: центральная измерительная (вертикальная) ось Z, совпадающая с осью симметрии преобразователя и две взаимно перпендикулярные радиальные (горизонтальные) измерительные оси Х и У. На направления радиальных измерительных осей указывают риски, нанесённые на поверхности корпуса измерителя.
Измерители выпускаются в следующих модификациях.
С цифровыми выходами: ИН-Д7ц 360, ИН-Д7ц 720, ИН-Д7ц 1440, ИН-Д7ц 1800, ИН-Д7ц 3600, ИН-Д7ц 7200, ИН-Д7ц 10800; ИН-Д7ц 14400, ИН-Д7ц 18000; ИН-Д7ц 21600.
С аналоговыми выходами: ИН-Д7а 360, ИН-Д7а 720.
В условном наименовании моделей измерителя буквы и цифры означают: И - измеритель, Н - наклона, Д - двухкоординатный, 7-модификация, ц - цифровой выход,
а - аналоговый выход, трёх или четырёхзначная цифра равна положительной части диапазона измерения в секундах.
Пломбировка осуществляется путём наклеивания стикера из самоклеющейся плёнки на верхнюю крышку, корпус и нижнюю крышку измерителя.Место нанесения знака утверждения
Измеритель имеет в своем составе встроенное программное обеспечение (ПО), идентификационные данные которого приведены в таблице 1.
За метрологически значимое принимается все ПО. При работе с измерителем пользователь не имеет возможности влиять на процесс математической обработки и не может изменять полученные в ходе измерений данные.
Уровень защиты программного обеспечения измерителя «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | IN-D7 |
| Номер версии (идентификационный номер) ПО | у2.ХХ |
| Цифровой идентификатор ПО | 0x0000 |
| Другие данные, если имеются | CRC-16 |
Таблица 2 - Метрологические и технические характеристики
| Модификация | ИН- Д7ц 360 | ИН- Д7ц 720 | ИН-Д7ц 1440 | ИН-Д7 ц 1800 | ИН-Д7ц 3600 | ИН-Д7ц 7200 | ИН-Д7ц 10800 | ИН-Д7ц 14400 | ИН-Д7ц 18000 | ИН-Д7ц 21600 |
| ИН- Д7а 360 | ИН-Д7а 720 | |||||||||
| Диапазон измерений угла наклона, ...'' | ±360 | ±720 | ±1440 | ±1800 | ±3600 | ±7200 | ±10800 | ±14400 | ±18000 | ±21600 |
| Коэффициент преобразования | Измерители с аналоговым выходом, мВ/. " | |||||||||
| 10 | 5 | - - - | - | - | - | - | - | |||
| Пределы допускаемой основной приведенной погрешности измерений угла наклона, % от максимального значения диапазона измерений в диапазоне измерений ±360 " в диапазоне измерений ±720 " ±1440 ", ±1800 " ±3600 ", ±7200 " ±14400 ", ±18000 ", ±21600 " | ±0,15 ±0,1 | |||||||||
| Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры на 1 °С, % от максимального значения диапазона измерений | ±0,005 | |||||||||
| Параметры электрического питания: - напряжение постоянного тока для измерителей с цифровым выходом, В - напряжение постоянного тока для измерителей с аналоговым выходом, В | от +24 до +28 ±5 | |||||||||
| Г абаритные размеры измерителя, мм, не более - диаметр - высота | 80 125 | |||||||||
| Масса, г, не более | 450 | |||||||||
| Условия эксплуатации: | ||||||||||
| - температура окружающей среды для измерителей с цифровым выходом, °С | от -40 до +50 | |||||||||
| - температура окружающей среды для измерителей с аналоговым выходом, °С | от -30 до +50 | |||||||||
| Устойчивость к механическим воздействиям: 2 вибрации амплитудой 49 м/с в диапазоне частот от 20 до 80 Гц, продолжительностью 1 ч; многократным с ускорением 147 м/с при частоте 100 ударов в минуту, длительностью 5 мс в течение 0,5 ч; одиночным ударам с ускорением 294 м/с2 длительностью 5 мс | ||||||||||
наносится на корпус преобразователя методом лазерной гравировки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Количество, шт. |
| 1 Измеритель угла наклона двухкоординатный ИН-Д7 | * |
| 2 Крепёжный комплект | 1 |
| 3 Паспорт МПГТ 401262. 07.00.00 ПС | 1 |
| 4 Руководство по эксплуатации МПГТ 401262. 07.00.00 РЭ | 1 |
| 5 Формуляр МПГТ 401262.07.00.00 ФО | 1 |
| 6 Методика поверки МПГТ 401262. 07.00.00 МП | 1 |
| 7 CD-диск с программами: Gorizont, Gorizont Test, Gorizont Test Lock.bat | ** |
| 8 Преобразователь интерфейсов | ** |
Примечание.
* Модификация измерителя выбирается при заказе.
** поставляются на партию измерителей по отдельному заказу.
осуществляется по документу МПГТ 401262.07.00.00 МП «Измерители угла наклона двухкор-динатные ИН-Д7. Методика поверки», утвержденному ФГУП «ВНИИМС» 15.04.2016 г. Основные средства поверки:
экзаменатор образцовый 1-го разряда ЭО-1 (регистрационный номер в Федеральном информационном фонде 10447-86),
вольтметр универсальный В7-78/1 (регистрационный номер в Федеральном информационном фонде 52147-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
1 Государственная поверочная схема для средств измерений плоского угла, утвержденная приказом Росстандарта от 19.01.2016 г. №22.
2 Технические условия «Измеритель угла наклона двухкординатный ИН-Д7. МПГТ 401262. 07.00.00 ТУ».
| Зарегистрировано поверок | 1086 |
| Поверителей | 4 |
| Актуальность данных | 22.11.2024 |
