Счетчики количества жидкости ЭМИС-МЕРА 300, 65918-16

Счетчики количества жидкости ЭМИС-МЕРА 300 (далее - счетчики) предназначены для измерений массы (массового расхода) жидкости, нефтегазоводяной смеси, сырой нефти по ГОСТ Р 8.615-2005 и нефтепродуктов (далее - измеряемая среда).

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	65918-16
Наименование СИ	Счетчики количества жидкости
Обозначение типа СИ	ЭМИС-МЕРА 300
Изготовитель	Акционерное общество «Электронные и механические измерительные системы» (АО «ЭМИС»), г. Челябинск
Год регистрации	2016
Срок свидетельства	14.12.2026
МПИ (интервал между поверками)	3 года
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

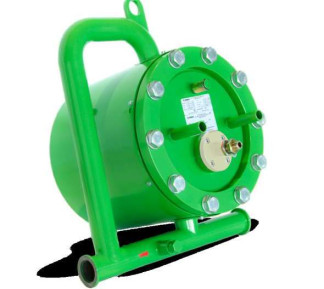

Конструкция счетчиков состоит из:

- корпуса счетчика;

- измерительного преобразователя;

- датчика импульсов;

- вычислителя.

Принцип действия счетчика состоит в измерении количества поворотов измерительного преобразователя, пропорциональных массе измеряемой среды, прошедшей через счетчик.

Измеряемая среда поступает во входной коллектор корпуса счетчика, затем через сопло в измерительный преобразователь, состоящий из двух полостей. Заполнение одной полости приводит к изменению условий равновесия, обусловленных положением центра масс измерительного преобразователя, что приводит к его повороту, обеспечивающему слив измеряемой среды из заполненной полости. При повороте измерительного преобразователя под сопло помещается вторая полость и процесс заполнения измеряемой средой повторяется, а слитая измеряемая среда поступает в выходной коллектор, находящийся в нижней части корпуса измерительного преобразователя. Вытеснение измеряемой среды из корпуса измерительного преобразователя происходит за счет избыточного давления газа, нагнетаемого в корпус счетчика или выделяющегося из нефтегазоводяной смеси за счет эффекта гравитационной сепарации.

Датчик импульсов производит преобразование поворотов измерительного преобразователя в электрические сигналы. Вычислитель производит сбор, преобразование, обработку поступающих от датчика импульсов сигналов, вычисляет значение массы измеряемой среды, передает результаты измерений через интерфейсы связи и отображает^ результаты измерений на индикаторном устройстве вычислителя.

Счетчики подразделяются на следующие модификации:

- ЭМИС-МЕРА 300-030, ЭМИС-МЕРА 300-030 В1 - счетчики с диапазоном измерений массового расхода измеряемой среды от 0,3 до 30 т/сут;

- ЭМИС-МЕРА 300-060, ЭМИС-МЕРА 300-060 В1 - счетчики с диапазоном измерений массового расхода измеряемой среды от 0,3 до 60 т/сут;

- ЭМИС-МЕРА 300-120, ЭМИС-МЕРА 300-120 В1 - счетчики с диапазоном измерений массового расхода измеряемой среды от 0,3 до 120 т/сут;

- ЭМИС-МЕРА 300-210, ЭМИС-МЕРА 300-210 В1 - счетчики с диапазоном измерений массового расхода измеряемой среды от 0,3 до 210 т/сут;

- ЭМИС-МЕРА 300-480, ЭМИС-МЕРА 300-480 В1 - счетчики с диапазоном измерений массового расхода измеряемой среды от 0,3 до 480 т/сут.

1) Только для счетчиков раздельного исполнения.

Модификации счетчиков подразделяются на следующие исполнения:

- моноблочное исполнение - датчик импульсов объединен с вычислителем, для счетчиков модификаций ЭМИС-МЕРА 300-030, ЭМИС-МЕРА 300-060, ЭМИС-МЕРА 300-120, ЭМИС-МЕРА 300-210 и ЭМИС-МЕРА 300-480;

- раздельное исполнение - датчик импульсов соединен с вычислителем посредством кабельного соединения, для счетчиков модификаций ЭМИС-МЕРА 300-030 В1, ЭМИС-МЕРА 300-060 В1, ЭМИС-МЕРА 300-120 В1, ЭМИС-МЕРА 300-210 В1 и ЭМИС-МЕРА 300-480 В1.

В архиве энергонезависимой памяти счетчика хранятся результаты измерений, диагностическая информация и журнал учета событий.

Счетчики обеспечивают дистанционную передачу результатов измерений и данных через интерфейсы связи типа: импульсный выход, частотный выход, выход унифицированного аналогового сигнала постоянного тока (4-20 мА) с поддержкой протокола передачи данных HART; цифровые интерфейсы: UART, CAN-Bus, EIA/TIA-485 (RS-485) с поддержкой протокола передачи данных Modbus, IEEE 802.3 (Ethernet), USB.

Программное обеспечение

Счетчики имеют встроенное программное обеспечение (ПО) EM300, EM300_DI, которое устанавливается (прошивается) в интегрированной памяти вычислителя при изготовлении. В процессе эксплуатации ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.

ПО предназначено для сбора, преобразования, обработки, отображения на индикаторном устройстве вычислителя, архивирования и передачи во внешние измерительные системы результатов измерений и диагностической информации.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	EM300*	EM300 DI**
Номер версии (идентификационный номер) ПО	не ниже 1.1	не ниже 1.0
Цифровой идентификатор ПО	-***	-***
* Только для счетчиков моноблочного исполнения. Только для счетчиков раздельного исполнения. * Данные недоступны, так как данное ПО не может быть модифицировано, загружено или
прочитано через какой-либо интерфейс после опломбирования.

Нормирование метрологических характеристик счетчиков проведено с учетом влияния

ПО.

Конструкция счетчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.

Технические характеристики

Таблица 2 - Метрологические и технические характеристики

Наименование параметра	Значение параметра
Диаметр условного прохода, мм:	25; 32; 40; 50; 65; 80; 100; 125; 150; 200; 250; 300
Нижний предел диапазона измерений массы, кг	10
Диапазон измерений массового расхода измеряемой среды, т/сут, для счетчиков модификаций: - ЭМ-300-030, ЭМ-300-030 В1	от 0,3 до 30
- ЭМ-300-060, ЭМ-300-060 В1	от 0,3 до 60
- ЭМ-300-120, ЭМ-300-120 В1	от 0,3 до 120
- ЭМ-300-210, ЭМ-300-210 В1	от 0,3 до 210
- ЭМ-300-480, ЭМ-300-480 В1	от 0,3 до 480
Пределы допускаемой относительной погрешности измерений массы (массового расхода) измеряемой среды,
%, для счетчиков класса:
- 1,0	±1,00
- 1,5	±1,50
- 1,75	±1,75
- 2,0	±2,00
- 2,5	±2,50
Диапазон показаний массы измеряемой среды, т	от 0,000 до 11012-1
Параметры измеряемой среды: - диапазон температуры, °С - диапазон плотности, кг/м3	от 0 до 90 (от 0 до 135) от 500 до 1500
- кинематическая вязкость, м2/с, не более	5 10-4
- объемное содержание свободного газа, %, не более - максимальное рабочее избыточное давление	95 6,3
Параметры выходных сигналов для:
- импульсного выхода: а) сила постоянного тока в цепи, мА, не более	360
б) длительность, мкс, не менее	50
- частотного выхода:
а) максимальная частота, кГц	10
б) минимальная скважность	2
Диапазон напряжения электропитания, В:
- от сети постоянного тока	от 12 до 30
- от сети переменного тока частотой (50±1) Гц	от 187 до 242
Полная потребляемая мощность, В А, не более:	10
Рабочие условия эксплуатации:
- диапазон температуры окружающей среды, °С :	от -50 до +80
- относительная влажность, %, при 35 °С, с конденсацией
влаги, не более	95
Габаритные размеры (длина х ширина х высота), мм, для счетчиков модификаций: - ЭМ-300-030, ЭМ-300-030 В1	550 х 500 х 700
- ЭМ-300-060, ЭМ-300-060 В1	550 х 500 х 700
- ЭМ-300-120, ЭМ-300-120 В1	550 х 900 х 800
- ЭМ-300-210, ЭМ-300-210 В1	600 х 800 х 750
- ЭМ-300-480, ЭМ-300-480 В1	600 х 1200 х 750
Габаритные размеры вычислителя* (длина х ширина х высота), мм	170 х 95 х 65
Масса, кг, не более, для счетчиков модификаций: - ЭМ-300-030, ЭМ-300-030 В1 - ЭМ-300-060, ЭМ-300-060 В1 - ЭМ-300-120, ЭМ-300-120 В1 - ЭМ-300-210, ЭМ-300-210 В1 - ЭМ-300-480, ЭМ-300-480 В1	150 150 300 300 350
Масса вычислителя*, кг, не более	0,6
Средний срок службы, лет, не менее	10
Средняя наработка на отказ, ч, не менее	52000
* Только для счетчиков раздельного исполнения. Примечание - Обозначение в таблице: 5 - пределы допускаемой относительной погрешности измерений массового расхода измеряемой среды, Q - измеренное значение массового расхода измеряемой среды, Qmax - верхний предел диапазона измерений массового расхода измеряемой среды.

Знак утверждения типа

наносится на счетчик любым технологическим способом, обеспечивающим четкое изображение этого знака, его стойкость к внешним воздействующим факторам, а также сохраняемость и на титульном листе руководства по эксплуатации типографским способом.

Комплектность

Таблица 3 - Комплектность счетчика

Наименование	Количество
Счетчик количества жидкости ЭМИС-МЕРА 300*	1 шт.
Руководство по эксплуатации	1 шт.
Паспорт	1 шт.
Методика поверки	1 экз. на партию
* Модификация и исполнение счетчика определяется договором на поставку.

Поверка

осуществляется по документу ЭМ-300.000.000.000.00 МП «Счетчики количества жидкости ЭМИС-МЕРА 300. Методика поверки», утвержденному ЗАО КИП «МЦЭ» 26.08.2016 г.

Основные средства поверки:

- установки поверочные с набором эталонных расходомеров с диапазоном измерений (воспроизведения) массового расхода от 0,012 до 20 т/ч, пределами допускаемых относительных погрешностей измерений массы (массового расхода) от ±0,3 % до ±0,8 %;

- установки поверочные с весовыми устройствами с диапазоном измерений (воспроизведения) массового расхода от 0,012 до 20 т/ч, пределами допускаемых относительных погрешностей измерений массы (массового расхода) от ±0,3 % до ±0,8 %;

- установки поверочные передвижные с набором эталонных расходомеров с диапазоном измерений (воспроизведения) массового расхода от 0,012 до 20 т/ч, пределами допускаемых относительных погрешностей измерений массы (массового расхода) от ±0,1 % до ±0,8 %.

- поверочные турбопоршневые установки или компакт-пруверы с диапазонами измерений (воспроизведения) массового расхода от 0,012 до 20 т/ч и пределами допускаемых относительных погрешностей измерений массы (массового расхода) от ±0,1 % до ±0,8 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в соответствующем разделе паспорта или на свидетельство о поверке счетчика и на места пломбировки в соответствие с рисунками 3-4.
