Государственный реестр средств измерений

Измеритель КМТ-CLS, 65924-16

Измеритель КМТ-CLS (в дальнейшем - измеритель), предназначен для измерений крутящего момента силы и угла поворота рулевой оси автомобилей при вождении.
Карточка СИ
Номер в госреестре 65924-16
Наименование СИ Измеритель
Обозначение типа СИ КМТ-CLS
Изготовитель "KMT - Kraus Messtechnik GmbH", Германия
Год регистрации 2016
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Измеритель КМТ-CLS (в дальнейшем - измеритель), предназначен для измерений крутящего момента силы и угла поворота рулевой оси автомобилей при вождении.

Описание

Принцип действия измерителя при измерениях крутящего момента силы заключается в преобразовании деформации упругого тела с наклеенными на нем тензорезисторами в пропорциональный приложенному крутящему моменту силы сигнал разбаланса тензометри-ческого моста. Принцип действия при измерениях угла поворота заключается в использовании магнитного углового энкодера.

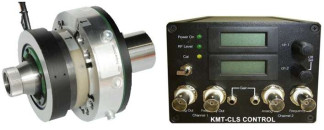

Конструктивно измеритель состоит из датчика и измерительного блока. Датчик измерителя состоит из упругого тела и энкодера. Энкодер включает в себя роторную часть, которая устанавливается на упругое тело и статорную, которая через подшипники соединяется с роторной частью.

Для проведения измерений упругое тело датчика одной своей стороной соединяется с рулевым валом транспортного средства. К другой стороне упругого тела крепится рулевое колесо. Статорная часть энкодера при измерениях должна быть надёжно зафиксирована. Крутящий момент передается от рулевого колеса через упругое тело на рулевой вал.

Сигнал крутящего момента передается посредством телеметрической системы с роторной части на статорную и далее на измерительный блок.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1

Наименование характеристики

Значение характеристики

Диапазон показаний крутящего момента силы, Нм

от 0 до 200

Диапазон измерений крутящего момента силы, Нм

от 1 до 200

Номинальная функция преобразования по аналоговому каналу измерений крутящего момента силы, В

U = 0,0502 Мкр1)

Пределы допускаемой приведенной погрешности измерений крутящего момента силы, % (нормирующее значение - выходной сигнал на верхнем пределе измерений)

±0,2

Диапазон измерений угла поворота, ... °

±n360 2) (n=2,8 об)

Аналоговый выходной сигнал на верхнем пределе измерений угла поворота, В

±10 2)

Пределы допускаемой абсолютной погрешности измерений угла поворота, ...°

±0,7

Диапазон показаний угловой скорости, .°/с

±1000 2)

Напряжение питания постоянного тока, В

от 9 до 36

Потребляемая мощность, Вт, не более

10

Г абаритные размеры датчика с адаптерами (длина х ширина х высота), мм, не более

136 х 130 х 107

Масса датчика с адаптерами, кг, не более

1,65

Условия эксплуатации:

Температура окружающей среды, °С

от 0 до +40

Вероятность безотказной работы за 1000 ч

0,92

Средний полный срок службы, лет, не менее

5

1)    - Мкр - значение крутящего момента силы, Нм

2)    - в обозначении ± знак «плюс» соответствует вращению по часовой стрелке, знак «минус» соответствует вращению против часовой стрелки

Знак утверждения типа

наносится на корпус измерителя методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

В комплект измерителя входят:

-    датчик № CLS -SE-14-269;

-    измерительный блок № CLS -B2-14-269;

-    комплект адаптеров;

-    комплект соединительных кабелей;

-    руководство по эксплуатации;

-    методика поверки МП 90-231-2016

Поверка

осуществляется по документу МП 90-231-2016 «ГСИ. Измеритель КМТ-CLS. Методика поверки», утвержденному ФГУП «УНИИМ» в августе 2016 г.

Основные средства поверки:

-    эталон единицы крутящего момента силы 1-го разряда по ГОСТ Р 8.752-2011, диапазон от 0 до 250 Нм, относительная погрешность ± 0,05 %;

-    эталоны единицы плоского угла по приложению к приказу Федерального агентства по техническому регулированию и метрологии № 22 от 19.01.2016 г.: 4-го разряда - призма многогранная, 3-го разряда - автоколлиматор;

-    эталон единицы напряжения постоянного электрического тока 3 разряда по ГОСТ 8.027-2001.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

1    ГОСТ Р 8.752-2011 ГСИ. Государственная поверочная схема для средств измерений крутящего момента силы.

2    Приложение к приказу Федерального агентства по техническому регулированию и метрологии от 19 января 2016 г. № 22 «Государственная поверочная схема для средств измерений плоского угла»

3    Техническая документация фирмы-изготовителя.
