| Номер в госреестре | 65926-16 |
| Наименование СИ | Дефектоскопы многоканальные |
| Обозначение типа СИ | ЭХО-КОМПЛЕКС-3 |
| Изготовитель | Акционерное общество "Фирма ТВЕМА" (АО "Фирма ТВЕМА"), г. Москва |
| Год регистрации | 2016 |
| Срок свидетельства | 14.12.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Дефектоскопы многоканальные «ЭХО-КОМПЛЕКС-3» (далее по тексту - дефектоскопы) предназначены для измерения координат залегания дефектов типа нарушения сплошности материалов, полуфабрикатов, готовых изделий, в том числе рельсов, ультразвуковым и магнитным методами неразрушающего контроля.
В дефектоскопе реализованы ультразвуковой и магнитный методы неразрушающего контроля.
Ультразвуковой метод основан на возбуждении ультразвуковых колебаний (УЗК) в материале контролируемого объекта и приеме ультразвуковых колебаний, отраженных от дефектов и границ материалов.
Магнитный метод основан на регистрации изменений параметров магнитного поля контролируемого объекта, вызванного наличием в объекте дефектов типа нарушения сплошности материалов.

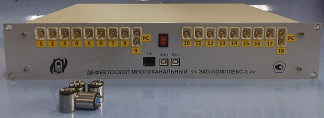

Дефектоскоп состоит из следующих основных частей: блока электронного, компьютера типа ноутбук, комплекта пьезоэлектрических преобразователей (ПЭП) производства АО «Фирма ТВЕМА» и магнитных преобразователей производства АО «Фирма ТВЕМА». Блок электронный дефектоскопа включает в себя 18 блоков (каналов) ультразвуковых - 16 блоков для подключения совмещенных ПЭП, 2 блока для подключения раздельно-совмещенных ПЭП и 2 магнитных блока (канала). Передача данных и прием команд управления и настройки с компьютера осуществляется блоком управления, входящим в состав блока электронного. Блок управления обеспечивает синхронизацию работы блока магнитных каналов и блоков генераторно-усилительных ультразвуковых каналов, приём от них данных, а также трансляцию им команд управления. Сигналы с выхода датчика угла поворота (ДУП), сигналы от кнопок служебной отметки, а также сигналы коррекции путевой координаты с пульта дистанционной отметки (ПДО) поступают на входы синхронизатора, где они обрабатываются и формируются синхроимпульсы, которые передаются на блок управления электронного блока дефектоскопа.
На компьютер устанавливается программное обеспечение (ПО) «Мастер настройки», которое выполняет следующие основные функции:
- управление аппаратными ресурсами;
- хранение всех результатов проездов в единой базе данных;
- отображение развертки типа А в режиме реального времени;
- отображение развертки магнитных каналов.
- отображение результатов в виде пересчетных значений по заранее предустановленным параметрам.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Идентификационные признаки ПО дефектоскопов соответствуют данным, приведенным в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Мастер настройки |
| Номер версии (идентификационный номер) ПО | 1.1.20.1 и выше |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерения амплитуды сигнала на входе магнитного канала по положительной составляющей, В | от 0,5 до 2,5 |
| Пределы допускаемой относительной погрешности измеряемого значения амплитуды сигнала на входе магнитного канала, % | ±10 |
| Динамический диапазон регистрации сигналов раздельно-совмещенных ультразвуковых каналов, дБ, не менее | 70 |
| Диапазон измерения временных интервалов, мкс | от 5 до 100 |
| Пределы допускаемой абсолютной погрешности измерения временных интервалов, мкс | ±3 |
| Диапазон измерения координат отражателя по глубине по стали, мм: для ПЭП с номинальным значением угла ввода 0 градусов для ПЭП с номинальным значением угла ввода 40 градусов для ПЭП с номинальным значением угла ввода 58 градусов для ПЭП с номинальным значением угла ввода 70 градусов | от 15 до 210 от 8 до 210 от 6 до 44 от 3 до 44 |
| Пределы допускаемого значения абсолютной погрешности измерений координат отражателя по глубине по стали, мм | ±5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество ультразвуковых каналов *, шт. | 18 |
| Количество магнитных каналов *, шт. | 2 |
| Номинальные значения размаха колебаний импульсов возбуждений генератора**,В | от 100 до 700 |
| Допускаемое отклонения установки размаха колебаний импульсов возбуждения генератора, % | ±10 |
| Номинальное значение эффективной частоты ПЭП, МГц | 1,25; 2,5; 5,0 |
| Допускаемое отклонение эффективной частоты ПЭП от номинального значения, %, | ±10 |
| Допускаемое отклонение угла ввода от номинального значения, градус - для ПЭП с номинальным значением угла ввода 0 градусов - для ПЭП с номинальным значением угла ввода 40 градусов - для ПЭП с номинальным значением угла ввода 58 градусов - для ПЭП с номинальным значением угла ввода 70 градусов | +2 +2 -6 +2 -3 +2 -5 |
| Время установления рабочего режима дефектоскопа с момента включения, минут, не более | 5 |
| Время непрерывной работы дефектоскопа, ч, не менее | 12 |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 480 х 600 х 90 |
| Масса, кг, не более | 6 |
| Питание от сети переменного тока с параметрами: - напряжение, В - частота, Гц | 220 -23 50 |
| Номинальная потребляемая мощность дефектоскопа, Вт, не более | 200 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25°С, %, не более | от +5 до +40 от 30 до 80 |
* - количество каналов определяется количеством блоков электронных дефектоскопа, согласуемым с Заказчиком.
** - номинальное значение размаха импульса возбуждения ультразвуковых каналов определяются по согласованию с заказчиком и указываются в формуляре на дефектоскоп.
наносится на переднюю панель блока электронного дефектоскопа методом шелкографии или фотохимическим методом, а также на титульный лист руководства по эксплуатации методом печати.
Таблица 3 - Комплектность средства измерений
| Наименование | Количество |
| Дефектоскоп многоканальный | 1 шт. |
| Компьютеры * | 1 шт. |
| Преобразователи ультразвуковые производства компании АО «Фирма Твема»** | 4 шт. |
| Преобразователи магнитные производства компании АО «Фирма Твема»** | 2 шт. |
| Программное обеспечение | 1 диск |
| Руководство по эксплуатации ВДМА.663500.168РЭ | 1 экз. |
| Формуляр ВДМА.663500.168Ф0 | 1 экз. |
| Методика поверки | 1 экз. |
| * - Количество компьютеров согласуется с заказчиком; ** - Тип и количество определяются требованиями заказчика. (состав комплекта ПЭП согласуется с заказчиком) | |
осуществляется по документу МП 039.Д4-16 «ГСИ. Дефектоскопы многоканальные «ЭХО-КОМПЛЕКС-3». Методика поверки» утвержденному ФГУП «ВНИИОФИ» в августе 2016 г.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Основные средства поверки:
1 Генератор сигналов произвольной формы AFG 33120А (Госреестр № 26209-03);
2 Осциллограф цифровой TDS2012В (Госреестр № 32618-06);
3 Контрольные образцы №2 и №3 из комплекта КОУ-2 (Госреестр 6612-99);
4 Мера № 3Р из комплекта мер ультразвуковых ККО-3 (Госреестр 63388-16);
5 Магазин затуханий МЗ-50-2 (Госреестр 5783-76).
приведены в эксплуатационном документе.
Технические условия «Дефектоскоп многоканальный «ЭХО-КОМПЛЕКС-3». Технические условия. ВДМА.663500.168 ТУ».
