| Номер в госреестре | 65927-16 |
| Наименование СИ | Измерители электрической мощности |
| Обозначение типа СИ | АКИП-2501 |
| Изготовитель | "ITECH Electronic Co., Ltd.", Китай |
| Год регистрации | 2016 |
| Срок свидетельства | 14.12.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители электрической мощности АКИП-2501 предназначены для измерения частоты напряжения и тока, напряжения и силы постоянного и переменного тока, коэффициента мощности, электрической мощности (активной, полной, реактивной), фазового сдвига, гармонических составляющих напряжения и силы тока.

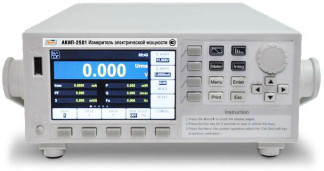

Конструктивно измерители электрической мощности АКИП-2501 (далее по тексту - измерители) представляют собой компактные переносные электроизмерительные приборы с питанием от сети переменного тока, выполненные в настольном исполнении.
Принцип действия измерителей основан на преобразовании входных аналоговых сигналов тока и напряжения в цифровую форму, для дальнейшей обработки микропроцессорным устройством. Управление и контроль над режимами работы измерителей осуществляет встроенный микроконтроллер. Установка значений параметров и режимов измерения производится с помощью кнопок и регулятора на лицевой панели измерителей.
Измерители позволяют проводить измерения параметров электрических сигналов, используя прямое подключение к источнику напряжения и тока или подключение через трансформаторы напряжения и тока, учитывая коэффициент трансформации.
На передней панели измерителей расположены: кнопка включения, жидкокристаллический дисплей, кнопки выбора функций измерения и установки параметров, поворотный регулятор, разъем USB. На задней панели измерителей расположены: сетевой разъем, измерительные потенциальные и токовые разъемы (клеммы), интерфейсы дистанционного управления.
Пломбировка наносится на один из крепежных винтов на задней панели измерителей.
Программное обеспечение (ПО) измерителей записано в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Характеристики программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Cpu Version |
| Номер версии (идентификационный номер ПО) | Не ниже 1.06 |
| Цифровой идентификатор ПО | нет данных |
| Примечание - номер версии ПО определяется по первым трем цифрам | |
представлены в таблицах 2 - 9.
Таблица 2 - Основные метрологические характеристики измерителей при измерении частоты
| Наименование характеристики | Значение характеристики |
| Диапазон измерений частоты напряжения, Гц | от 20 до 100000 |
| Диапазон измерений частоты тока, Гц | от 20 до 10000 |
| Пределы допускаемой абсолютной погрешности измерений частоты, Гц | ±0,0006-Бизм, где Бизм - измеренное значение частоты, Гц |
Таблица 3 - Основные метрологические характеристики измерителей при измерении напряжения
| Наименование характеристики | Значение характеристики |
| Верхние пределы измерений напряжения ипр, В | 15; 30; 60; 150; 300; 600 |
| Максимальное входное напряжение: - пиковое значение, В - среднеквадратическое значение, В | 1500 1000 |
| Пределы допускаемой абсолютной погрешности измерений напряжения, В: - постоянного тока - переменного тока частотой от 20 Гц до 1 кГц - переменного тока частотой свыше 1 до 10 кГц - переменного тока частотой свыше 10 до 100 кГц | ±(0,001-Иизм + 0,002-Ик) ±(0,001-Иизм + 0,002-Ик) ±(0,001 + 0,0007 0 иизм + 0,005 Ик) ±((0,005 + 0,0004 (М0))иШм + 0,005 Ик) |
| Примечания иизм - измеренное значение напряжения, В ик - значение верхнего предела измерений напряжения, В f - частота измеряемого напряжения, кГц | |
Таблица 4 - Основные метрологические характеристики измерителей при измерении силы тока
| Наименование характеристики | Значение характеристики |
| Верхние пределы измерений силы тока 1пр: - мА - А | 5; 10; 20;50; 100; 200 0,5; 1; 2; 5; 10; 20 |
| Пределы допускаемой абсолютной погрешности измерений силы тока, А: - постоянного тока - переменного тока частотой от 20 Гц до 1 кГц - переменного тока частотой свыше 1 до 10 кГц | ±(0,0011изм + 0,002 IK) ±(0,0011изм + 0,002 1к) ±(0,001 + 0,0007-^Тизм + 0,005-Тк) |
| Примечания 1изм - измеренное значение тока, А 1к - конечное значение тока, А f - частота измеряемой силы тока, кГц | |
Таблица 5 - Основные метрологические характеристики измерителей при измерении коэффициента мощности (соБф)
| Наименование характеристики | Значение характеристики |
| Диапазон измерений | от 0,001 до 1,000 |
| Пределы допускаемой абсолютной погрешности измерений коэффициента мощности: - при частоте напряжения и тока от 45 до 66 Гц - при частоте напряжения и тока свыше 66 Гц до 10 кГц | ±(0,002 соБф + |соБф - - соб(ф + arcsin(0,2/100))| + 0,001) ±(0,002 соБф + |cosф - - ^sfa + arcsin((0,2+0,2•f)/100))| + 0,002) |
| Примечания f - частота напряжения и тока, кГц ШБф - измеренное значение коэффициента мощности | |
Таблица 6 - Основные метрологические характеристики измерителей при измерении электрической мощности
| Наименование характеристики | Значение характеристики |
| Диапазон измерений, Вт, В А, вар | от 0 до 12 |
| Пределы допускаемой абсолютной погрешности измерений активной мощности, Вт: - постоянного тока - переменного тока при частоте сигнала от 20 до 45 Гц - переменного тока при частоте сигнала свыше 45 до 66 Гц - переменного тока при частоте сигнала свыше 66 Гц до 1 кГц - переменного тока при частоте сигнала свыше 1 до 10 кГц | ±(0,001Ризм + 0,002-Рк) ±(0,003 Ризм + 0,002-Рк) ±(0,001Ризм + 0,001Рк) ±(0,002-Ризм + 0,002-Рк) ((0,001 + 0,00067 (f-1))- Ризм + + 0,002-Рк) |
| Пределы допускаемой относительной погрешности измерений полной мощности, % | 5 + 5 1 1 5 |
| Пределы допускаемой относительной погрешности измерений реактивной мощности, % | 5— 5 i + 5 и + + (д/1,0004-cos^ - - .^1 - cos^ )• 100) |
| Примечания Ризм - измеренное значение мощности, Вт Рк -значение верхнего предела измерения мощности, определяемого как ик1к, Вт 1к - конечное значение тока, А ик - значение верхнего предела измерений напряжения, В f - частота напряжения и тока, кГц 5 I - относительная погрешность измерений тока, % 5 и - относительная погрешность измерений напряжения, % cosф - значение коэффициент мощности, измеренного по показаниям прибора | |
Таблица 7 - Основные метрологические характеристики измерителей при измерении фазового сдвига (ф)
| Наименование характеристики | Значение характеристики |
| Диапазон измерений, .. | от -90 до +90 |
| Пределы допускаемой абсолютной погрешности измерений фазового сдвига, .°: - при частоте сигнала от 45 до 66 Гц - при частоте сигнала свыше 66 Гц до 10 кГц | ±((|ф - arccos(cosф/1,002)| + + arcsin(0,2/100)+0,0174)- 57,296) ±((|ф - arccos(cosф/1,002)| + + arcsin((0,2+0,2f)/100)) + + 0,0175)57,296) |
| Примечания ф — физм п/180 - фазовый сдвиг, рад физм - фазовый сдвиг, измеренный по показаниям прибора, .° f - частота напряжения и тока, кГц | |
Таблица 8 - Основные метрологические характеристики измерителей при измерении действующего значения n - ой гармонической составляющей напряжения и силы тока
| Наименование характеристики | Значение характеристики |
| Диапазон частот основной гармоники, Гц | от 20 до 1200 |
| Диапазон частот гармонических составляющих, Гц | от 40 до 5000 |
| Число гармонических составляющих: | |
| - при частоте основной гармоники от 20 до 75 Гц | 50 |
| - при частоте основной гармоники свыше 75 до 150 Гц | 32 |
| - при частоте основной гармоники свыше 150 до 300 Гц | 16 |
| - при частоте основной гармоники свыше 300 до 600 Гц | 8 |
| - при частоте основной гармоники свыше 600 до 1200 Гц | 4 |
| Пределы абсолютной погрешности измерений | |
| действующего значения n - ой гармонической | |
| составляющей напряжения, В, при частоте гармонической | |
| составляющей: | ±(0,0015-Иизм. + 0,0035-Ик) |
| - от 40 до 440 Гц включ. | ±(0,002-Иизм. + 0,0035-Ик) |
| - св. 440 Гц до 1 кГц включ. | ±(0,008-Иизм. + 0,0045-Ик) |
| - св. 1 до 2,5 кГц включ. | ±(0,035-Иизм. + 0,0045-Ик) |
| - св. 2,5 до 5 кГц включ. | |
| Пределы абсолютной погрешности измерений | |
| действующего значения n - ой гармонической | |
| составляющей силы тока, А, при частоте гармонической | |
| составляющей: | |
| - от 40 до 440 Гц включ. | ±(0,0015 1изм. + 0,0035 IK) |
| - св. 440 Гц до 1 кГц включ. | ±(0,002ТШм. + 0,0035Тк) |
| - св. 1 до 2,5 кГц включ. | ±(0,008 1изм. + 0,0045 1к) |
| - св. 2,5 до 5 кГц включ. | ±(0,035ТШм. + 0,0045-Тк) |
| Примечания | |
| иизм - измеренное значение n - ой гармонической напряжения, В | |
| ик - значение верхнего предела измерений напряжения, В | |
| 1изм - измеренное значение n - ой гармонической тока, А | |
| 1к - значение верхнего предела измерений силы тока, А | |
Таблица 9 - Основные технические характеристики
| Наименование характеристики | Значение характеристики |
| Габаритные размеры (ширинахвысотахглубина), не более, мм | 220х93х340 |
| Масса, не более, кг | 5 |
| Напряжение питающей сети, В | от 110 до 240 |
| Частота питающей сети, Гц | 50; 60 |
| Потребляемая мощность, В-А | 50 |
| Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от +20 до +30 от 30 до 80 от 84 до 106,7 |
наносится на переднюю панель измерителя электрической мощности АКИП-2501 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность измерителя электрической мощности АКИП-2501 приведена в таблице 10.
Таблица 10 - Комплектность измерителя
| Наименование и обозначение | Количество, шт. |
| Измеритель электрической мощности АКИП-2501 | 1 |
| Сетевой кабель | 1 |
| Наименование и обозначение | Количество, шт. |
| Руководство по эксплуатации | 1 |
| Кабель USB | 1 |
| Измерительный кабель (зажимы под винт-банан) | 1 |
| Измерительный кабель с зажимами под винт | 1 |
| Методика поверки РТ-МП-3467-551-2016 | 1 |
осуществляется по документу РТ-МП-3467-551-2016 «ГСИ. Измерители электрической мощности АКИП-2501. Методика поверки», утвержденному ФБУ «Ростест-Москва» 17.08.2016 г. Основные средства поверки:
- калибратор многофункциональный Fluke 5520А с модулем PQ (регистрационный № 29282-05, 2 разряд по ГОСТ 8.027-2001, ГОСТ 8.022-91, ГОСТ Р 8.767-2011, ГОСТ 8.648-2008);
- калибратор многофункциональный модели Fluke 5720А с усилителем Fluke 5725A (регистрационный № 52495-13, 2 разряд по ГОСТ 8.027-2001, ГОСТ 8.022-91, ГОСТ Р 8.767-2011, ГОСТ 8.648-2008);
- осциллограф цифровой запоминающий WaveRunner 62Xi-A (регистрационный № 40909-09);
- мера электрического сопротивления однозначная P3030, 100 Ом (регистрационный № 18445-99)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к измерителям электрической мощности АКИП-2501
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 • 10-16 - 30 А ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ Р 8.767-2011 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 110 до 100 А в диапазоне частот от 110-1 до 1106 Гц
ГОСТ Р 8.648-2015 ГСИ. Государственная поверочная схема для средств измеренийпеременного электрического напряжения до 1000 В в диапазоне частот от 110 до 210 Гц
| Зарегистрировано поверок | 171 |
| Поверителей | 12 |
| Актуальность данных | 21.11.2024 |
