| Номер в госреестре | 65931-16 |
| Наименование СИ | Измерители параметров изоляции |
| Обозначение типа СИ | ПАРМА ТЕНЗОР-2 |
| Изготовитель | ООО "Парма", г.С.-Петербург |
| Год регистрации | 2016 |
| Срок свидетельства | 14.12.2026 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители параметров изоляции «ПАРМА ТЕНЗОР-2» (далее - приборы) предназначены для измерения напряжения, силы и частоты переменного тока, угла сдвига фаз, электрической емкости и тангенса угла потерь.
Принцип действия прибора основан на использовании схемы измерительного моста переменного тока, в которой соотношение токов, протекающих через плечи моста, зависят лишь от параметров объекта измерения и эталонной емкости. Величины значений токов образцового конденсатора и объекта измерений масштабируются и преобразуются в цифровой код, для последующей обработки и вычисления векторных величин значений токов, емкости и тангенса угла диэлектрических потерь.
Два канала с независимыми коммутируемыми входами для подключения напряжения и/или тока, объединенные «общей землей», также позволяют использовать прибор при измерении напряжения, силы тока, частоты, мощности и других параметров.
Прибор осуществляет измерения тангенса угла потерь, электрической емкости как по «прямой», так и «перевернутой» схемам измерения, что обеспечивает измерение параметров изоляции объектов, как с изолированными, так и с заземленными выводами, а также определяет коэффициент трансформации, потери холостого хода и потери короткого замыкания, электрической мощности, параметры импеданса.
Прибор предназначен для проведения измерений, как в лабораторных, так и в полевых условиях.

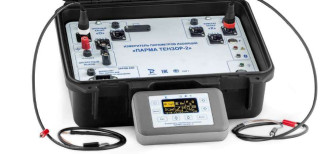

Прибор состоит из измерительного блока (ИБ) и пульта дистанционного управления (ПДУ). ИБ представляет собой переносное устройство, выполненное в конструктиве кейса из ударопрочной пластмассы. На панели ИБ расположены коммутационные разъемы, индикаторы состояния, предохранители, разъем для чтения SD карт памяти и сетевой разъем для зарядки встроенного аккумулятора. ПДУ выполнен в корпусе из ударопрочной пластмассы, на лицевой панели которого находится графический экран и функциональная клавиатура. Связь между ИБ и ПДУ осуществляется по беспроводному интерфейсу Bluetooth.
Основным режимом питания измерительного блока является питание от встроенного аккумулятора, с возможностью зарядки от сети 220 В, а питание ПДУ осуществляется от гальванических элементов или аккумуляторов.
Приборы работают с использованием внешнего источника испытательного напряжения и внешнего образцового конденсатора.
В приборах используется программное обеспечение (далее - ПО), решающее задачи обработки, хранения и отображения измерительной информации. Идентификационные данные ПО приведены в таблице 1.
ПО проборов хранится в микросхемах энергонезависимой памяти, запаянных на печатной плате. Конструкция приборов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО высокий в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Tensor PDU v2 005.bin |
| Номер версии (идентификационный номер) ПО | не ниже 2.005 |
| Цифровой идентификатор ПО | BBA0972C234FD6A8398A53EC24B980F1 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений напряжения переменного тока промышленной частоты, В | от 1 до 500 |
| Пределы допускаемой основной относительной погрешности измерений напряжения переменного тока промышленной частоты, % | ±0,5 |
| Диапазоны измерений силы переменного тока промышленной частоты, А | от 210-5 до 5 |
| Пределы допускаемой основной относительной погрешности измерений силы переменного тока промышленной частоты, % | ±0,5 |
| Диапазон измерений угла сдвига фаз, ... ° | от 0 до 360 |
| Предел допускаемой основной абсолютной погрешности измерений угла сдвига фаз, ... ° | ±0,1 |
| Диапазон измерений частоты переменного тока, Гц | от 48 до 52 |
| Пределы допускаемой основной абсолютной погрешности измерений частоты переменного тока, Гц | ±0,02 |
| Диапазон измерений электрической емкости, пФ | от 2 до 9900000 |
| Пределы допускаемой основной относительной погрешности измерений электрической емкости, % | ±(0,5-(1±tg5x)) |
| Диапазон измерений тангенса угла потерь tg5x | от 2-10-4 до 1 |
| Пределы допускаемой абсолютной погрешности измерений тангенса угла потерь | ±(2-10-4±0,0075^5х) |
| Диапазон отображения электрической емкости, мкФ | от 9,9 до 16000 |
| Диапазон отображения полного электрического сопротивления, кОм | от 2-10-4 до 5 |
| Диапазон отображения активного сопротивления объекта измерений индуктивного характера по последовательной схеме замещения, кОм | от 2-10-4 до 5 |
| Диапазон отображения активного сопротивления объекта измерений емкостного характера по параллельной схеме замещения, кОм | от 2-10-4 до 300 |
| Диапазон отображения индуктивности, Гн | от 1 • 10-6 до 16 |
| Диапазон отображения коэффициентов масштабного преобразования трансформаторов напряжения | от 1 до 500 |
| Диапазон отображения активной мощности, кВт | от 0,0001 до 2,5000 |
| Диапазон отображения реактивной мощности, квар | от 0,0001 до 2,5000 |
| Диапазон отображения полной мощности, кВ А | от 0,0001 до 2,5000 |
| Диапазон допускаемых значений силы переменного тока промышленной частоты в цепи эталонного конденсатора, А | от 210-5 до 0,1 |
| Диапазон допускаемых значений силы переменного тока промышленной частоты в цепи объекта измерений, А | от 210-5 до 5 |
| Пределы допускаемой дополнительной погрешности измерений напряжения и силы переменного тока промышленной частоты от изменения температуры окружающей среды в диапазоне рабочих температур на каждый градус, в долях от пределов допускаемой основной погрешности | ±0,01 |
| Пределы допускаемой дополнительной погрешности измерений угла сдвига фаз от изменения температуры окружающей среды в диапазоне рабочих температур на каждый градус, в долях от пределов допускаемой основной погрешности | ±0,002 |
| Пределы допускаемой дополнительной погрешности измерений частоты переменного тока от изменения температуры окружающей среды в диапазоне рабочих температур на каждый градус, в долях от пределов допускаемой основной погрешности | ±0,0004 |
| Нормальные условия применения: »-» о/"ч - температура окружающей среды, С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 84 до 106 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| 1 Режим работы ИБ: | |
| - напряжения постоянного тока, В | 6±1 |
| 2 Режим работы ПДУ: | |
| - напряжения постоянного тока, В | 5±0,5 |
| 3 Режим зарядки ИБ: | |
| - напряжения переменного тока, В | 220±22 |
| - частота переменного тока, Гц | от 45 до 65 |
| Потребляемая мощность, В • А, не более | |
| - Измерительного блока | 35 |
| - Пульта дистанционного управления | 2,5 |
| Габаритные размеры средства измерений, мм, не более | |
| Измерительного блока: | |
| - высота | 170 |
| - ширина | 295 |
| - длина | 365 |
| Пульта дистанционного управления: | |
| - высота | 36 |
| - ширина | 98 |
| - длина | 156 |
| Масса, кг, не более | |
| - Измерительного блока | 12 |
| - Пульта дистанционного управления | 1 |
| Условия эксплуатации: | |
| - температура окружающей среды, С | от -10 до +40 |
| - относительная влажность, % | до 98 при +25 °С |
| - атмосферное давление, кПа | от 70 до 106,7 |
| Средний срок службы, лет | 8 |
| Средняя наработка на отказ, ч | 8000 |
наносится на лицевую панель ИБ и типографским способом на титульный лист руководства по эксплуатации, формуляр и паспорт пульта ПДУ.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измерительный блок со встроенным аккумулятором | 1 шт. | |
| Кабель сетевой | 1 шт. | |
| Кабели соединительные | 5 шт. | |
| Вставки плавкие | 12 шт. | |
| Карта памяти стандарта SD | 1 шт. | |
| Пульт дистанционного управления (с аккумуляторными батареями) | 1 шт. | |
| Сетевой блок питания с кабелем miniUSB | 1 шт. | |
| Сумка для аксессуаров | 1 шт. | |
| «Измерители параметров изоляции «ПАРМА ТЕНЗОР-2». Руководство по эксплуатации» | РА1.016.001 РЭ | 1 экз. |
| «Пульт дистанционного управления Измерителя параметров изоляции «ПАРМА ТЕНЗОР-2». Паспорт» | РА1.016.001 ПС | 1 экз. |
| «Измерители параметров изоляции «ПАРМА ТЕНЗОР-2». Формуляр» | РА1.016.001 ФО | 1 экз. |
| «Измерители параметров изоляции «ПАРМА ТЕНЗОР-2». Методика поверки» | МП 206.1-60-2016 | 1 экз. |
осуществляется по документу МП 206.1-060-2016 «Измерители параметров изоляции «ПАРМА ТЕНЗОР-2». Методика поверки», утвержденному ФГУП «ВНИИМС» 12 сентября 2016 г. Основные средства поверки:
Рабочий эталон 1-го разряда по ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110 до 210 Гц, регистрационный номер в Федеральном информационном фонде 25985-09;
Рабочий эталон 1-го разряда по ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты, регистрационный номер в Федеральном информационном фонде 25985-09;
Рабочий эталон 1-го разряда по МИ 1949-88 ГСИ. Государственная поверочная схема для средств измерений угла фазового сдвига между двумя электрическими напряжениями в диапазоне частот 1*10-2 - 2*107 Гц, регистрационный номер в Федеральном информационном фонде 31319-12;
Рабочий эталон 1-го разряда по ГОСТ Р 8.767-2011 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 110 до 100 А в диапазоне частот от 110-1 до 1106 Гц, регистрационный номер в Федеральном информационном фонде 25985-09;
Рабочий эталон 2-го разряда по ГОСТ 8.371-80 Государственная система обеспечения единства измерений. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости, регистрационный номер в Федеральном информационном фонде 2684-70;
Рабочий эталон 2-го разряда по ГОСТ 8.019-85 Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений тангенса угла потерь, регистрационный номер в Федеральном информационном фонде х3.1.ZZM.0324.2015;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на лицевую панель и на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измеренийпеременного электрического напряжения до 1000 В в диапазоне частот от 110 до 210 Гц;
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты;
МИ 1949-88 ГСИ. Государственная поверочная схема для средств измерений угла фазового сдвига между двумя электрическими напряжениями в диапазоне частот 1*10-2 - 2*107 Гц;
ГОСТ 8.019-85 Государственная система обеспечения единства измерений.
Государственный первичный эталон и государственная поверочная схема для средств
измерений тангенса угла потерь;
ГОСТ 8.371-80 Государственная система обеспечения единства измерений.
Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости;
ГОСТ Р 8.767-2011 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 110 до 100 А в диапазоне частот от 110" до 1106 Гц;
ТУ 4221-026-31920409-2015. Измерители параметров изоляции «ПАРМА ТЕНЗОР-2». Технические условия.
