| Номер в госреестре | 65933-16 |
| Наименование СИ | Тахеометры электронные |
| Обозначение типа СИ | Leica FlexLine TS02 plus, Leica FlexLine TS06 plus, Leica FlexLine TS09 plus |
| Изготовитель | Компания "Leica Geosystems AG", Швейцария |
| Год регистрации | 2016 |
| Срок свидетельства | 14.12.2021 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |

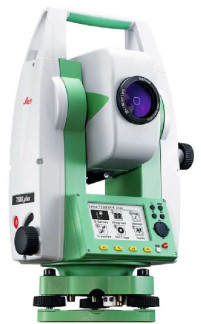

Тахеометры электронные Leica FlexLine TS02 plus, Leica FlexLine TS06 plus, Leica FlexLine TS09 plus (далее - тахеометры) предназначены для измерения расстояний, горизонтальных и вертикальных углов при выполнении кадастровых и землеустроительных работ, а также при создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах.
Тахеометры - геодезические приборы, принцип действия которых заключается в измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях, с возможностью одновременного измерения расстояний до объектов вдоль линии визирования.
Принцип измерения углов поворота зрительной трубы в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала: "темно - светло", которые принимаются фотоприёмником. Сигнал, принятый фотоприемником, поступает в электронную часть датчика угла, где происходит вычисление угла поворота зрительной трубы.
Измерение расстояний производится лазерным дальномером, принцип действия которого основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании, которого вычисляется расстояние до цели. Лазерный дальномер может работать с применением призменных или специальных плёночных отражателей (отражательный режим) или по диффузным объектам (диффузный режим).
Длина волны излучения лазерного дальномера - 0,658 мкм, класс 1 / 3R (при измерении в отражательном / диффузном режиме) в соответствии со стандартом IEC 60825-1 «Безопасность лазерных изделий».
Конструктивно тахеометры выполнены единым блоком. На передней и на задней панелях расположены жидкокристаллические дисплеи с кнопками управления. На боковых панелях расположены аккумуляторный отсек, а также USB-разъемы для подключения к персональному компьютеру и внешнему накопителю данных. Также тахеометры имеют разъем для подключения к внешнему источнику питания.
Результаты измерений выводятся на дисплей, регистрируются во внутренней памяти и впоследствии могут быть переданы на внешние устройства.
Пломбирование крепёжных винтов корпуса тахеометров не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Все внутренние винты залиты специальным лаком.
Возможное наименование модификации тахеометров: Leica FlexLine TSXX plus С" RУУУУ Arctic (например, Leica FlexLine TS06 plus 5" R1000 Arctic)
Расшифровка:
- Leica Flexline Plus - наименование типа;
- TSХX plus - наименование модели;
- С" - допускаемая среднеквадратическая погрешность измерений угла, в секундах;
- R - возможность измерения расстояния в диффузном режиме;
- УУУУ - значение максимального измеряемого расстояния при работе дальномера в диффузном режиме, в метрах;
- Arctic - модификация, обозначающая расширенный температурный режим работы тахеометров (до минус 35 °С).
Выпускаемые модификации тахеометров различаются диапазоном измерения расстояний в диффузном режиме и погрешностью измерений углов.
Тахеометры имеют встроенное программное обеспечение (далее - ПО) «Leica FlexField», а также ПО «Leica Geo Office», «Leica Infinity», «Leica Instrument Tools», устанавливаемое на персональный компьютер. ПО предназначено для обеспечения взаимодействия узлов тахеометров, сохранения и экспорта измеренных величин и импорта исходных данных, а также для обработки данных.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | «Leica FlexField» | «Leica Instrument | «Leica Geo Office» | «Leica Infinity» |
| Номер версии (идентификационный номер) ПО, не ниже | 6.0 | 8.4 | 8.4 | 2.1 |
| Цифровой идентификатор ПО | 1CCF032 | BC003A12 | 02AA01FC | B022FDB |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | CRC32 | CRC32 | CRC32 | CRC32 |
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077 - 2014.
Таблица 2 - Метрологические и технические характеристики тахеометров электронных Leica FlexLine TS02 plus
| Наименование характеристики | Значение характеристики | ||
| Модификация | TS02 plus 3" | TS02 plus 5" | TS02 plus 7" |
| У величение зрительной трубы, крат, не менее | 30 | ||
| Диаметр входного зрачка, мм, не менее | 40 | ||
| У гловое поле зрения зрительной трубы, не менее | 1°30' | ||
| Наименьшее расстояние визирования, м, не менее | 1,7 | ||
| Цена деления установочных уровней: - круглого, '/мм, не более - электронного, ", не более | 6/2 2 | ||
| Диапазон компенсации компенсатора, ', не менее | ±4 | ||
| Пределы допускаемой систематической составляющей погрешности компенсации компенсатора, " | ±1 | ±1,5 | ±2 |
| Пределы допускаемой погрешности лазерного центрира, мм | ±1,5 | ||
| Диапазон измерений: - углов, ° - расстояний, м, не менее: - отражательный режим (1 призма) - отражательный режим на отражающую пленку - диффузный режим | от 0 до 360 от 1,5 до 3500,0 от 1,5 до 250,01) от 1,5 до 30,02) от 1,5 до 500,02)3) | ||
| Допускаемая средняя квадратическая погрешность измерений углов, " | 3 | 5 | 7 |
| Г раницы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), 11 | ±6 | ±10 | ±14 |
| Дискретность отсчитывания измерений: - углов, " - расстояний, мм | 0,1/1 0,1/1 | ||
| Допускаемая средняя квадратическая погрешность измерений расстояний, мм: - отражательный режим - отражательный режим на отражающую пленку - диффузный режим | 1,5+2,0-10-6-D 3+2-10-6-D 2+2-10-6-D, где D - измеряемое расстояние, мм | ||
| Границы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм: - отражательный режим - отражательный режим на отражающую пленку - диффузный режим | ±2-(1,5+2,0-10-6-D) ±2-(3+2-10-6-D) ±2-(2+2-10-6-D), где D - измеряемое расстояние, мм | ||
| Объем внутренней памяти, Мбайт | 32 | ||
| Наименование характеристики | Значение характеристики |
| Модификация | TS02 plus 3" TS02 plus 5" TS02 plus 7" |
| Параметры электропитания: - напряжение, В - для внутреннего аккумулятора GEB221 - для внутреннего аккумулятора GEB222 - для внешнего аккумулятора GEB371 - ёмкость, A/ч - для внутреннего аккумулятора GEB221 - для внутреннего аккумулятора GEB222 - для внешнего аккумулятора GEB371 | 7.4 7.4 14.8 4.4 6,0 16.8 |
| Продолжительность непрерывной работы, ч, не менее: - для внутреннего аккумулятора GEB221 - для внутреннего аккумулятора GEB222 | 20 30 |
| Диапазон рабочих температур, °С | от минус 20 (35)4) до плюс 50 |
| Г абаритные размеры (Д х Ш х В), мм, не более | 173 х 225 х 316 |
| Масса без аккумулятора, кг, не более | 4,2 |
| Средняя наработка на отказ, ч | 3000 |
| Средний срок службы, лет | 6 |
| 1) - измерения на отражающую плёнку (60мм х 60мм) с коэффициентом отражения не менее 90 % по ГОСТ 8.557-2007 2) - измерения на поверхность соответствующей белой поверхности пластины Кодак с коэффициентом отражения не менее 90 % по ГОСТ 8.557-2007 3) - для модификации R500 4) - для модификации Arctic | |
Таблица 3 - Метрологические и технические характеристики тахеометров электронных Leica FlexLine TS06 plus_
| Наименование характеристики | Значение характеристики | ||||
| Модификация | TS06 plus 1" | TS06 plus 2" | TS06 plus 3" | TS06 plus 5" | TS06 plus 7" |
| У величение зрительной трубы, крат, не менее | 30 | ||||
| Диаметр входного зрачка, мм, не менее | 40 | ||||
| У гловое поле зрения зрительной трубы, не менее | 1°30' | ||||
| Наименьшее расстояние визирования, м, не менее | 1,7 | ||||
| Цена деления установочных уровней: - круглого, '/мм, не более - электронного, ", не более | 6/2 2 | ||||
| Диапазон компенсации компенсатора, ', не менее | ±4 | ||||
| Пределы допускаемой систематической составляющей погрешности компенсации компенсатора, " | ±0,5 | ±0,5 | ±1 | ±1,5 | ±2 |
| Пределы допускаемой погрешности лазерного центрира, мм, не более | ±1,5 | ||||
| Дискретность отсчитывания измерений - углов, " - расстояний, мм | 0,1/1 0,1/1 | ||||
| Модификация | TS06 plus 1" | TS06 plus 2" | TS06 plus 3" | TS06 plus 5" | TS06 plus 7" |
| Диапазон измерений: - углов, ° - расстояний, м, не менее: - отражательный режим (1 призма) - отражательный режим (3 призмы) - отражательный режим увеличенной дальности (1 призма) - отражательный режим на отражающую пленку1) - отражательный режим увеличенной дальности на отражающую пленку1) - диффузный режим | от 0 до 360 от 1,5 до 3500,0 от 1,5 до 5400,0 от 1000 до 10000,0 от 1,5 до 250,0 от 1,5 до 1300,0 от 1,5 до 500,02)3) от 1,5 до 1000,02)4) | ||||
| Допускаемая средняя квадратическая погрешность измерений углов, " | 1 | 2 | 3 | 5 | 7 |
| Г раницы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), " | ±2 | ±4 | ±6 | ±10 | ±14 |
| Допускаемая средняя квадратическая погрешность измерений расстояний, мм: - отражательный режим (1 призма) - отражательный режим (3 призмы) - отражательный режим увеличенной дальности (1 призма) - отражательный режим на отражающую пленку1) - отражательный режим увеличенной дальности на отражающую пленку1) - диффузный режим от 1,5 до 500 м включ. - диффузный режим св. 500 до 1000 м включ. | 1,5+2,0-10'6-D 1,5+2,0-10'6-D 5+2-10'6-D 3+2-10'6-D 5+2-10'6-D 2+2-10'6-D 4+2-10'6-D где D - измеряемое расстояние, мм | ||||
| Границы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм: - отражательный режим (1 призма) - отражательный режим (3 призмы) - отражательный режим увеличенной дальности (1 призма) - отражательный режим на отражающую пленку - отражательный режим увеличенной дальности на от-ражающую пленку1) - диффузный режим от 1,5 до 500 м включ. - диффузный режим св. 500 до 1000 м включ. | ±2-(1,5+2,0-10'6-D) ±2-(1,5+2,0-10'6-d) ±2-(5+2-10'6-D) ±2-(3+2-10'6-d) ±2-(5+2-10'6-D) ±2-(2+2-10'6-d) ±2-(4+2-10'6-d) где D - измеряемое расстояние, мм | ||||
| Объем внутренней памяти, Мбайт | 32 | ||||
| Модификация | TS06 plus 1" | TS06 plus 2" | TS06 plus 3" | TS06 plus 5" | TS06 plus 7" |
| Параметры электропитания: - напряжение, В - для внутреннего аккумулятора GEB221 - для внутреннего аккумулятора GEB222 - для внешнего аккумулятора GEB371 - ёмкость, А/ч | 7.4 7.4 14,8 | ||||
| - для внутреннего аккумулятора GEB221 - для внутреннего аккумулятора GEB222 - для внешнего аккумулятора GEB371 | 4,4 6,0 16,8 | ||||
| Продолжительность непрерывной работы, ч, не менее: - для внутреннего аккумулятора GEB221 - для внутреннего аккумулятора GEB222 | 20 30 | ||||
| Диапазон рабочих температур, °С | от | минус 20 (35)5) до плюс 50 | |||
| Г абаритные размеры (Д х Ш х В), мм, не более | 203 х 225 х 316 | ||||
| Масса без аккумулятора, кг, не более | 4,5 | ||||
| Средняя наработка на отказ, ч | 3000 | ||||
| Средний срок службы, лет | 6 | ||||
| 1) - измерения на отражающую плёнку (60мм х 60мм) с коэффициентом отражения не менее 90 % по ГОСТ 8.557-2007 | |||||
| 2) - измерения на поверхность соответствующей белой поверхности пластины Кодак с коэффициентом отражения не менее 90 % по ГОСТ 8.557-2007 3) ’ - для модификации R500 4) - для модификации R1000 5) - для модификации Arctic | |||||
Таблица 4 - Метрологические и технические характеристики тахеометров электронных Leica FlexLine TS09 plus_
| Наименование характеристики | Значение характеристики | |||
| Модификация | TS09 plus 1" | TS09 plus 2" | TS09 plus 3" | TS09 plus 5" |
| У величение зрительной трубы, крат, не менее | 30 | |||
| Диаметр входного зрачка, мм, не менее | 40 | |||
| У гловое поле зрения зрительной трубы, не менее | 1°30' | |||
| Наименьшее расстояние визирования, м, не менее | 1,7 | |||
| Цена деления установочных уровней: - круглого, '/мм, не более - электронного, ", не более | 6/2 2 | |||
| Диапазон компенсации компенсатора, ', не менее | ±4 | |||
| Пределы допускаемой систематической составляющей погрешности компенсации компенсатора, " | ±0,5 | ±0,5 | ±1 | ±1,5 |
| Пределы допускаемой погрешности лазерного центрира, мм, не более: | ±1,5 | |||
| Дискретность отсчитывания измерений: - углов, " - расстояний, мм | 0,1/1 0,1/1 | |||
| Диапазон измерений: - углов, ° - расстояний, м, не менее: - отражательный режим (1 призма) - отражательный режим (3 призмы) - отражательный режим увеличенной дальности (1 призма) - отражательный режим на отражающую пленку1) - отражательный режим увеличенной дальности на отражающую пленку1) - диффузный режим | от 0 д от 1,5 до от 1,5 до от 1000,0 д от 1,5 д от 1,5 до от 1,5 до от 1,5 до1 | о 360 3500.0 5400.0 (о 10000,0 о 250,0 1300.0 500,02)3) 000,02)4) | ||
| Допускаемая средняя квадратическая погрешность измерений углов, " | 1 | 2 | 3 | 5 |
| Г раницы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), " | ±2 | ±4 | ±6 | ±10 |
| Допускаемая средняя квадратическая погрешность измерений расстояний, мм: - отражательный режим (1 призма) - отражательный режим (3 призмы) - отражательный режим увеличенной дальности (1 призмы) - отражательный режим на отражающую пленку - отражательный режим увеличенной дальности на отражающую пленку1) - диффузный режим от 1,5 до 500 м включ. - диффузный режим св. 500 до 1000 м включ. | 1,5+2,0-10-6-D 1,5+2,0-10-6-D 5+2-10-6-D 3+2-10-6-D 5+2-10-6-D 2+2-10-6-D 4+2-10-6-D где D - измеряемое расстояние, мм | |||
| Г раницы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм: - отражательный режим (1 призма) - отражательный режим (3 призмы) - отражательный режим увеличенной дальности (1 призма) - отражательный режим на отражающую пленку1) - отражательный режим увеличенной дальности на отражающую пленку1) - диффузный режим от 1,5 до 500 м включ. - диффузный режим св. 500 до 1000 м включ. | ±2-(1,5+2,0-10-6-D) ±2-(1,5+2,0-10-6-d) ±2-(5+2-10-6-D) ±2-(3+2-10-6-d) ±2-(5+2-10-6-D) ±2<2+240-6^d) ±2<4+2^0-6d) где D - измеряемое расстояние, мм | |||
| Объем внутренней памяти, Мбайт | 32 | |||
| Наименование характеристики | Значение характеристики |
| Модификация | TS09 TS09 TS09 TS09 plus 1" plus 2" plus 3" plus 5" |
| Параметры электропитания: - напряжение, В - для внутреннего аккумулятора GEB221 - для внутреннего аккумулятора GEB222 - для внешнего аккумулятора GEB371 - ёмкость, А/ч - для внутреннего аккумулятора GEB221 - для внутреннего аккумулятора GEB222 - для внешнего аккумулятора GEB371 | 7.4 7.4 14.8 4.4 6,0 16.8 |
| Продолжительность непрерывной работы, ч, не менее: - для внутреннего аккумулятора GEB221 - для внутреннего аккумулятора GEB222 | 20 30 |
| Диапазон рабочих температур, °С | от минус 20 (35) 5) до плюс 50 |
| Г абаритные размеры (Д х Ш х В), мм, не более | 203 х 225 х 316 |
| Масса без аккумулятора, кг, не более | 4,5 |
| Средняя наработка на отказ, ч | 3000 |
| Средний срок службы, лет | 6 |
| 1) - измерения на отражающую плёнку (60мм х 60мм) с коэффициентом отражения не менее 90 % по ГОСТ 8.557-2007 2) - измерения на поверхность соответствующей белой поверхности пластины Кодак с коэффициентом отражения не менее 90 % по ГОСТ 8.557-2007 3) - для модификации R500 4) - для модификации R1000 5) - для модификации Arctic | |
наносится печатным способом на титульный лист руководства по эксплуатации и наклейкой на корпус.
Таблица 5 - Комплектность средства измерений
| Наименование | Количество, ед. |
| Тахеометр электронный | 1 |
| Трегер | 1 |
| Аккумулятор | |
| Зарядное устройство | 1 |
| Измеритель высоты инструмента | 1 |
| Держатель измерителя высоты инструмента | 1 |
| Кабель передачи данных (USB - RS232) | 1 |
| Кабель передачи данных (USB - miniUSB) | 1 |
| Мини-призма | 1 |
| Мини-вешка | 1 |
| Насадка для измерения вертикальных углов | 1 |
| Набор инструментов для юстировки | 1 |
| Транспортировочный футляр | 1 |
| Солнцезащитная бленда | 1 |
| Плоская призма | 1 |
| Чехол от дождя | 1 |
| Руководство по эксплуатации, методика поверки МП АПМ 05-16 | 1 |
осуществляется по документу МП АПМ 05-16 «Тахеометры электронные Leica FlexLine TS02 plus, Leica FlexLine TS06 plus, Leica FlexLine TS09 plus. Методика поверки», утверждённому
ООО «Автопрогресс-М» «01» сентября 2016 года.
Основные средства поверки:
- стенд универсальный коллиматорный ВЕГА УКС, СКО ±0,3", Госреестр СИ № 44753-10;
- фазовый светодальномер (тахеометр электронный) 1 разряда по ГОСТ Р 8.750-2011. Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 53340-2009 Приборы геодезические. Общие технические условия Государственная поверочная схема для средств измерений плоского угла, утверждённая приказом Федерального агентства по техническому регулированию и метрологии от 19 января 2016 г. № 22
ГОСТ Р 8.750-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений Техническая документация компании «Leica Geosystems AG», Швейцария
| Зарегистрировано поверок | 10681 |
| Поверителей | 55 |
| Актуальность данных | 17.11.2024 |
