| Номер в госреестре | 65936-16 |
| Наименование СИ | Влагомеры нефти лабораторные |
| Обозначение типа СИ | УДВН-1л |
| Изготовитель | ООО "НТП "Годсэнд-Сервис", г.Фрязино |
| Год регистрации | 2016 |
| Срок свидетельства | 14.12.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Влагомеры нефти лабораторные УДВН-1л (в дальнейшем - влагомеры) предназначены для автоматического измерения объемного влагосодержания. Измеряемая среда нефть и нефтепродукты, сдаваемые нефтегазодобывающими предприятиями, транспортируемые потребителям и поставляемые нефтеперерабатывающим предприятиям организациями нефтепроводного транспорта.
Принцип действия влагомеров основан на поглощении энергии микроволнового излучения водонефтяной эмульсией.

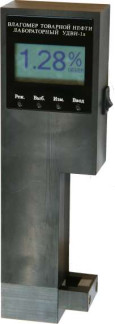

Влагомер нефти лабораторный УДВН-1л выполнен в виде малогабаритного устройства с блоком питания.
Функционально влагомер УДВН-1л состоит из сигнального СВЧ модуля, контроллера, графического дисплея, переключателя режима, источника питания, датчика температуры.
Под управлением микропроцессорного контроллера сигнальный модуль формирует опорный и измерительный сигналы, значения которых содержат информацию о количестве воды в нефти. Непрерывно измеряя амплитуды опорного и измерительного сигналов и температуру сигнального модуля, контроллер вычисляет процент объемного влагосодержания нефти и отображает его значение в цифровом виде на экране графического индикатора. Кроме этого контроллер осуществляет ряд контрольных и сервисных функций.
Влагомеры выпускаются в следующих исполнениях: УДВН-1л, УДВН-1л1, УДВН-1л2. Исполнения влагомера имеют однотипную конструкцию и различаются диапазоном и точностью измерения объемной доли воды, содержащейся в нефти и нефтепродуктах.
Программное обеспечение является встроенным в микропроцессорный контроллер, обеспечивает хранение калибровочных коэффициентов, осуществляет преобразование и вывод результатов измерений в цифровом виде на экран графического индикатора.
Программное обеспечение, в соответствии с которым функционируют микросхемы и транзисторы электрической схемы влагомера, при изготовлении влагомеров заносится в интегральную микросхему и не может быть изменено пользователем.
Калибровочные коэффициенты B, C, Kt записаны в перепрограммируемое запоминающее устройство микропроцессорной платы влагомера. Их изменение недоступно для пользователя. Калибровочный коэффициент A используются для настройки влагомера на месте эксплуатации. Его изменение доступно пользователю. Калибровочные коэффициенты заносятся в паспорт влагомера.
Калибровочные коэффициенты отображаются на графическом индикаторе для возможности сличения их со значениями, записанными в паспорте влагомера.
Проводить калибровку влагомеров имеет право только специально обученный персонал организаций, аттестованных на право проведения калибровочных работ.
Идентификационные данные встроенного программного обеспечения влагомеров приведены в таблице 1.
Таблица 1
| Идентификационные данные(признаки) | Значение |
| Идентификационное наименование ПО | UDVN |
| Номер версии (идентификационный номер ПО) | Ver 150424 |
| Цифровой идентификатор ПО | - |
Встроенное программное обеспечение защищено от несанкционированного доступа пломбой-стикером на верхней крышке корпуса влагомера.
Место установки пломбы-стикера
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
| Таблица 2 - Мет | рологические характеристики | ||
| Модификация влагомера | Диапазон измерений, объемной доли воды, % | Пределы допускаемой основной абсолютной погрешности, объемная доля воды, % | Пределы допускаемой дополнительной абсолютной погрешности влагомера при изменении температуры измеряемой среды на каждые 10 °С от средней температуры рабочего диапазона не должна превышать, объемная доля воды, % |
| УДВН-1л | от 0,01 до 2,00 | ±0,06 | ±0,01 |
| УДВН-1л1 | от 0,01 до 6,00 | ±0,10 | ±0,02 |
| УДВН-1л2 | от 0,01 до 10,00 | ±0,20 | ±0,02 |
Таблица 3 - Основные технические характеристики
| Обработка результатов измерений | автоматическая |
| Представление результатов измерений | в цифровом виде |
| Время установления рабочего режима, с, не более | 10 |
| Средняя наработка на отказ с доверительной вероятностью 0,95, ч, не менее | 25000 |
| Средний срок службы, лет | 8 |
| Температура окружающей среды, °С | от +5 до +40 |
| Диапазон температур измеряемой среды, °С | от +5 до +50 |
| Диапазон плотности измеряемой среды, кг/м3 | от 750 до 1050 |
| Масса, кг, не более | 1,3 |
| Г абаритные размеры, мм, не более | 270; 85; 45 |
| Степень защиты оболочки | IP50 |
наносится на табличку влагомера методом металлографии и на титульный лист руководства по эксплуатации типографским способом.
Комплект поставки влагомеров должен соответствовать таблице 3.
Таблица 3
| Наименование | Обозначение | Количество |
| Влагомер нефти лабораторный УДВН-1л | УШЕФ.414432.002 | 1 шт. |
| Блок питания | 1 шт. | |
| Руководство по эксплуатации | УШЕФ.414432.002 РЭ | 1 шт. |
| Паспорт | УШЕФ.414432.002 ПС | 1 экз. |
| «Инструкция. ГСИ. Влагомеры нефти мобильные УДВН-1лм и лабораторные УДВН-1л. Методика поверки» | МП 0451-6-2016 | 1 экз. |
| Свидетельство о первичной поверке | 1 экз. | |
| Свидетельство об утверждении типа СИ | 1 экз. | |
| Измерительная кювета | 1 экз. |
осуществляется по документу МП 0451-6-2016 «Инструкция. ГСИ. Влагомеры нефти мобильные УДВН-1лм и лабораторные УДВН-1л. Методика поверки», утвержденному ФГУП «ВНИИР» 12.07.2016 г.
Основное средство поверки:
- Рабочий эталон единицы объемного влагосодержания нефти и нефтепродуктов 1 или 2 разряда в соответствии с ГОСТ 8.614-2013.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки (оттиск и/или наклейка) наносится на свидетельство о поверке и в паспорт влагомера.
приведены в эксплуатационном документе.
ГОСТ 8.614-2013 ГСИ. Государственная поверочная схема для средств измерений объемного влагосодержания нефти и нефтепродуктов
УШЕФ.414432.002 ТУ Влагомер нефти лабораторный УДВН-1л. Технические условия
