Государственный реестр средств измерений

Влагомеры нефти мобильные УДВН-1лм, 65937-16

65937-16
Влагомеры нефти мобильные УДВН-1 лм (в дальнейшем - влагомеры) предназначены для автоматического измерения объемного влагосодержания. Измеряемая среда нефть и нефтепродукты, сдаваемые нефтегазодобывающими предприятиями, транспортируемые потребителям и поставляемые нефтеперерабатывающим предприятиям организациями нефтепроводного транспорта.
Карточка СИ
Номер в госреестре 65937-16
Наименование СИ Влагомеры нефти мобильные
Обозначение типа СИ УДВН-1лм
Изготовитель ООО "НТП "Годсэнд-Сервис", г.Фрязино
Год регистрации 2016
Срок свидетельства 14.12.2026
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Влагомеры нефти мобильные УДВН-1 лм (в дальнейшем - влагомеры) предназначены для автоматического измерения объемного влагосодержания. Измеряемая среда нефть и нефтепродукты, сдаваемые нефтегазодобывающими предприятиями, транспортируемые потребителям и поставляемые нефтеперерабатывающим предприятиям организациями нефтепроводного транспорта.

Описание

Принцип действия влагомеров основан на поглощении энергии микроволнового излучения водонефтяной эмульсией.

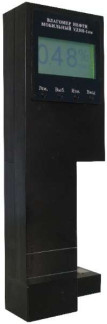

Влагомер нефти мобильный УДВН-1 лм выполнен в виде малогабаритного переносного устройства с встроенной аккумуляторной батареей и прилагаемыми к нему зарядным устройством и стабилизированным блоком питания зарядного устройства.

Функционально влагомер УДВН-1 лм состоит из сигнального СВЧ модуля, контроллера, графического дисплея, переключателя режима, источника питания, датчика температуры и схем ограничения тока короткого замыкания. Влагомеры серии УДВН-1лм изготавливаются во взрывозащищенном исполнении.

Под управлением микропроцессорного контроллера сигнальный модуль формирует опорный и измерительный сигналы, значения которых содержат информацию о количестве воды в нефти. Непрерывно измеряя амплитуды опорного и измерительного сигналов и температуру сигнального модуля, контроллер вычисляет процент объемного влагосодержания нефти и отображает его значение в цифровом виде на экране графического индикатора. Кроме этого контроллер осуществляет ряд контрольных и сервисных функций.

Влагомеры выпускаются в следующих исполнениях: УДВН-1лм, УДВН-1лм1, УДВН-1лм2. Исполнения влагомера имеют однотипную конструкцию, одинаковые средства взрывозащиты и различаются диапазоном и точностью измерения объемной доли воды, содержащейся в нефти и нефтепродуктах.

Программное обеспечение

Программное обеспечение является встроенным в микропроцессорный контроллер, обеспечивает хранение калибровочных коэффициентов, осуществляет преобразование и вывод результатов измерений в цифровом виде на экран графического индикатора.

Программное обеспечение, в соответствии с которым функционируют микросхемы и транзисторы электрической схемы влагомера, при изготовлении влагомеров заносится в интегральную микросхему и не может быть изменено пользователем.

Калибровочные коэффициенты B, C, Kt записаны в перепрограммируемое запоминающее устройство микропроцессорной платы влагомера. Их изменение недоступно для пользователя. Калибровочный коэффициент A используются для настройки влагомера на месте эксплуатации. Его изменение доступно пользователю. Калибровочные коэффициенты заносятся в паспорт влагомера.

Калибровочные коэффициенты отображаются на графическом индикаторе для возможности сличения их со значениями, записанными в паспорте влагомера.

Проводить калибровку влагомеров имеет право только специально обученный персонал организаций, аттестованных на право проведения калибровочных работ.

Идентификационные данные встроенного программного обеспечения влагомеров приведены в таблице 1.

Таблица 1

Идентификационные данные(признаки)

Значение

Идентификационное наименование ПО

UDVN

Номер версии (идентификационный номер ПО)

Ver 150424

Цифровой идентификатор ПО

-

Встроенное программное обеспечение защищено от несанкционированного доступа пломбой-стикером на верхней крышке корпуса влагомера.

Место установки пломбы-стикера

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 2 Мет]

рологические характеристики

Модификация

влагомера

Диапазон измерений объемной доли воды, %

Пределы допускаемой основной абсолютной погрешности, объемная доля воды, %

Пределы допускаемой дополнительной абсолютной погрешности влагомера при изменении температуры измеряемой среды на каждые 10 °С от средней температуры рабочего диапазона не должна превышать, объемная доля воды, %

УДВН-1лм

от 0,01 до 2,00

±0,06

±0,01

УДВН-1лм1

от 0,01 до 6,00

±0,10

±0,02

УДВН-1лм2

от 0,01 до 10,00

±0,20

±0,02

Таблица 3 - Основные технические характеристики

Обработка результатов измерений

автоматическая

Представление результатов измерений

в цифровом виде

Время установления рабочего режима, с, не более

10

Средняя наработка на отказ с доверительной вероятностью 0,95, ч, не менее

25000

Средний срок службы, лет

8

Температура окружающей среды, °С

от +5 до +40

Диапазон температур измеряемой среды, °С

от +5 до +50

Диапазон плотности измеряемой среды, кг/м3

от 750 до 1050

Масса, кг, не более

1

Г абаритные размеры, мм, не более

270х85х45

Параметры искробезопасных цепей:

максимальное выходное напряжение аккумуляторной батареи (U0), В

9,0

источник питания - NiMH аккумулятор. Потребляемая мощность, В-А, не более

2

Степень защиты оболочки

IP50

Знак утверждения типа

наносится на табличку влагомера методом металлографии и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплект поставки влагомеров должен соответствовать таблице 3.

Таблица 3

Наименование

Обозначение

Кол-во

Влагомер нефти мобильный УДВН-1лм

УШЕФ 414432 006

1 шт.

Зарядное устройство

1 шт.

Блок питания 15В 0,7А

1 шт.

Руководство по эксплуатации

УШЕФ.414432.006 РЭ

1 экз.

Паспорт

УШЕФ 414432 006 ПС

1 экз.

«Инструкция. ГСИ. Влагомеры нефти мобильные УДВН-1лм и лабораторные УДВН-1л. Методика поверки»

МП 0451-6-2016

1 экз.

Свидетельство о первичной поверке

1 экз.

Свидетельство об утверждении типа СИ

1 экз.

Сертификат соответствия ТР ТС 012/2011

1 экз.

Измерительная кювета

1 шт.

Кейс для переноски влагомера

1 шт.

Поверка

осуществляется по документу МП 0451-6-2016 «Инструкция. ГСИ. Влагомеры нефти мобильные УДВН-1 лм и лабораторные УДВН-1 л. Методика поверки», утвержденному ФГУП «ВНИИР» 12.07.2016 г.

Основное средство поверки:

- Рабочий эталон единицы объемного влагосодержания нефти и нефтепродуктов 1 или 2 разряда в соответствии с ГОСТ 8.614-2013.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки (оттиск и/или наклейка) наносится на свидетельство о поверке и в паспорт влагомера.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.614-2013 ГСИ. Государственная поверочная схема для средств измерений объемного влагосодержания нефти и нефтепродуктов

УШЕФ.414432.006 ТУ Влагомер нефти мобильный УДВН-1лм. Технические условия
