| Номер в госреестре | 65944-16 |
| Наименование СИ | Машины испытательные |
| Обозначение типа СИ | LRP и LRT |
| Изготовитель | "MULTISERW-Morek", Польша |
| Год регистрации | 2016 |
| Срок свидетельства | 14.12.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины испытательные моделей LRP и LRT (далее по тексту - машины LRP/LRT) предназначены для измерений силы, возникающей при деформации образца, в процессе определения для песчано-смоляных формовочных смесей предела прочности на растяжение и сжатие при нагреве в зоне конденсации влаги.

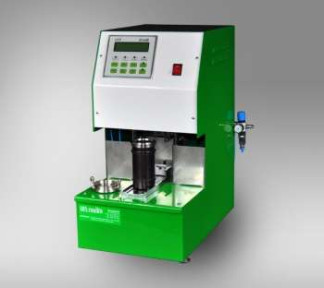

Конструктивно машины LRP/LRT представляют собой установки, состоящие из блока нагружения с нагревателем и электронного блока, размещенных в едином корпусе. Электронный блок расположен в верхней части корпуса машин LRP/LRT.
Основой блока нагружения машин LRP служит нижняя (неподвижная) траверса с держателем для испытываемого образца и верхняя (подвижная) траверса с держателем для образца и встроенным датчиком силы. Устройство держателя верхней траверсы позволяет при испытаниях подводить к верхней части образца нагреватель.
Блок нагружения машины LRT представляет собой горизонтальное основание с креплениями для оснастки, в которую помещается испытываемый образец. Специальное приспособление, встроенное основание, позволяет производить растяжение образца в оснастке и измерять усилие, необходимое для растяжения образца.
Результаты измерений усилия выводятся на дисплей электронного блока и могут быть переданы на персональный компьютер.
Принцип действия машин LRP/LRT заключается в измерении силы, возникающей при деформировании испытываемого образца, нагреваемого до температуры, заданной условиями испытаний.
При испытаниях на машине LRP образец песчано-смоляной формовочной смеси в специальной оснастке помещается на опорную плиту и зажимается в держателях нижней и верхней траверс. При испытаниях нагреватель, нагретый до заданной температуры, прижимается к верхней части образца на заданное программой испытаний время. После окончания нагрева включается механический привод верхней траверсы, создающий усилие растяжения и разрушение образца. Возникающие усилия измеряются датчиком силы.
При испытаниях на машине LRT образец помещается в специальную оснастку и подвергается нагреву. После этого производится растяжение образца. Усилие, требуемое для растяжения и разрушения образца, измеряется датчиком силы.
Тензометрический датчик силы преобразует нагрузку в электрический сигнал, изменяющийся пропорционально нагрузке. Электрический сигнал через усилитель поступает в аналогово-цифровой преобразователь, после обработки данных микропроцессором результаты выводятся на дисплей электронного блока.
Встроенное программное обеспечение (ПО) обеспечивает управление режимами работы машин LRP/LRT, чтение данных первичных измерительных преобразователей, обработку, хранение, отображение результатов измерений на дисплее, вывод результатов измерений на печатающее устройство и в сеть на базе интерфейса RS-232.
Идентификационные признаки ПО приведены в таблице 1.
Таблица 1 - Идентификационные признаки ПО
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | LRP Software | LRT Software |
| Номер версии (идентификационный номер) ПО | 2.00 | 0.01 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 244c1ffc882c0cc47d d3e1f09375d969 | 413db8fd6d5bb2c765 0b29c023aee696 |
| Алгоритм вычисления идентификатора ПО | M | ID5 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» Р 50.2.077-2014.
приведены в таблице 2.
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение характеристики для моделей | |
| LRP | LRT | |
| Диапазон измерений силы при испытаниях, Н | от 2 до 20 | от 100 до 1120 |
| Пределы допускаемой приведенной погрешности измерений силы, %* | ±1 | |
| Диапазон измерений температуры на поверхности образца при нагреве, °C | от 100 до 300 | от 50 до 355 |
| Пределы допускаемой абсолютной погрешности измерений температуры на поверхности образца при нагреве, °C | ±10 | |
| Диапазон задаваемого времени нагрева образца, с | от 10 до 590 | от 10 до 50 |
| Пределы допускаемой абсолютной погрешности воспроизведения заданного времени нагрева образца, с | ±2 | |
| Параметры электропитания: - напряжение переменного тока, В - частота переменного тока, Гц - потребляемая мощность, ВА, не более | 230±23 50±0,5 450 | 230±23 50±0,5 500 |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 350x520x600 | 550x250x200 |
| Масса, кг, не более | 20 | 15 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре 30 °С, %, не более | от +10 до +30 80 | |
| Примечание - * погрешность нормирована как приведенная к верхнему пределу измерений | ||
наносится на переднюю наклонную панель корпуса машины (правее дисплея) в виде наклеиваемой плёнки и на титульный лист документа «Машины испытательные моделей LRP и LRT. Руководство по эксплуатации» LRP-LRT 2014.001 РЭ типографским или иным способом.
Комплект поставки машин LRP/LRT приведен в таблице 3.
Таблица 3 - Комплект поставки
| Наименование | Обозначение | Количество, шт | Примечание |
| Машина испытательная модели LRP или модели LRT | 1 | ||
| Кабель для связи с ПК | RS 232 | 1 | - |
| Диск CD с программным обеспечением | 1 | В соответствии с моделью | |
| Базовая оснастка | 1 | В соответствии с моделью | |
| Компьютер типа «ноутбук» | 1 | Опционально | |
| Эксплуатационная документация, в том числе: | - | ||
| Руководство по эксплуатации | LRP-LRT.2014.001 РЭ | 1 | - |
| Паспорт | LRP-LRT.2014.001 ПС | - | |
| Методика поверки | LRP-LRT.2014.001 МП | 1 | - |
осуществляется по документу LRP-LRT.2014.001Mn «Инструкция. Машины испытательные LRP и LRT. Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 14 октября 2016 г. Основные средства поверки:
- весы электронные ВЛТЭ-1100 (рег № 58912-14), диапазон измерений до 1,10 кг, класс точности II высокий;
- динамометры электронные переносные АЦД/1 (рег. № 50803-12), перекрывающие диапазон измерений силы от 100 Н до 1,2 кН; пределы допускаемой относительной погрешности ±0,24 %;
- термометр цифровой со сменными зондами типа Testo 922 (рег. № 38574-13), диапазон измерений от минус 50 до 1000 0С, пределы допускаемой абсолютной погрешности ±5 0С;
- секундомер механический СОСпр-б-6-2 (рег. № 11519-11), диапазон измерений от 0 до 60 мин, класс точности 2.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
ГОСТ 23409.16-78 Смеси формовочные. Метод определения предела прочности на растяжение в зоне конденсации влаги
ГОСТ 23409.8-78 Смеси формовочные и стержневые. Метод определения прочности при сжатии при высоких температурах
ГОСТ 23409.7-78 Пески формовочные, смеси формовочные и стержневые. Методы определения прочности при сжатии, растяжении, изгибе и срезе
1 ГОСТ Р 8.663-2009 ГСИ. Государственная поверочная схема для средств измерений силы.
2 ГОСТ 28840-90 Машины для испытания материалов на растяжение, сжатие и изгиб. Общие технические требования.
3 Техническая документация фирмы-изготовителя.
