| Номер в госреестре | 65947-16 |
| Наименование СИ | Осциллографы |
| Обозначение типа СИ | C1-127 (ЖКИ) М |
| Изготовитель | УП "Завод СВТ", Беларусь, г.Минск |
| Год регистрации | 2016 |
| Срок свидетельства | 26.04.2021 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Осциллографы С1-127 (ЖКИ) М (далее - осциллографы) предназначены для наблюдения и измерения электрических сигналов размахом от 4 мВ до 300 В и длительностью от 20 нс до 2 с в полосе частот от 0 до 70 МГц.
Осциллограф состоит из следующих частей:
- блока аналоговой обработки;
- аттенюаторов 1 и 2;
- схемы синхронизации;
- блока цифровой обработки;
- блока питания;
- блока управления;
- устройства подогрева ЖКИ;
- модуля ЖКИ.
Входные сигналы поступают на входы аттенюаторов 1 и 2, которые обеспечивают коэффициенты отклонения от 1 мВ/дел до 5 В/дел из ряда чисел 1, 2, 5 и формируют сигналы синхронизации, поступающие на схему синхронизации. С выходов аттенюаторов сигналы обоих каналов поступают в блок цифровой обработки сигналов, в котором происходит преобразование аналогового сигнала в цифровой.
Блок управления формирует сигналы управления для аттенюаторов и схемы синхронизации. Схема синхронизации получает сигнал от аттенюатора 1 (2) или с входа синхронизации и формирует из них импульсы запуска.
Модуль ЖКИ служит для отображения сигнала в видимое изображение.
Устройство подогрева ЖКИ необходимо при работе осциллографа при отрицательной температуре.
Блок питания предназначен для преобразования переменных напряжений питающей сети в необходимые для питания узлов осциллографа уровни напряжений.

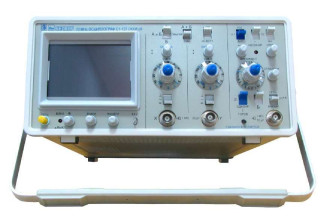

Осциллографы выполнены в виде настольных переносных приборов.
Идентификационные данные программного обеспечения осциллографов С1-127 (ЖКИ) М приведены в таблице 1.
Влияние ПО учтено при нормировании метрологических характеристик осциллографов. Метрологически значимые параметры не могут быть изменены потребителем без повреждения пломб.
Таблица 1 - Идентификационные данные ПО осциллографов С1-127 (ЖКИ) М
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Внутреннее программное обеспечение |
| Номер версии (идентификационный номер) ПО | Версия v.4 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | нет данных |
Примечание. Допускается применение более поздних версий ПО, при условии, что метрологически значимая часть ПО осциллографов останется без изменений.
Таблица 2
| Наименование характеристики | Значение |
| Рабочая часть экрана | 53 х 77 мм |
| Число каналов | 2 |
| Диапазон коэффициентов отклонения | от 1 мВ/дел до 5 В/дел |
| Пределы допускаемого значения основной погрешности: - для коэффициентов отклонения (0,005 - 5) В/дел - для коэффициентов отклонения 1 и 2 мВ/дел | ±3 % (±4 % с делителем 1:10) ±4 % (±5 % с делителем 1:10) |
| - в рабочих условиях эксплуатации для коэффициентов отклонения (0,005 - 5) В/дел | ±4,5 % (±5,5 % с делителем 1:10) |
| - в рабочих условиях эксплуатации для коэффициентов отклонения 1 и 2 мВ/дел | ±6,0 % (±7 % с делителем 1:10) |
| Диапазон коэффициентов развертки | от 0,05 мкс/дел до 0,2 с/дел |
| Пределы допускаемого значения основной погрешности: - коэффициентов развертки - коэффициентов развертки с растяжкой | ±3 % ±4 % |
| Пределы допускаемого значения погрешности коэффициентов развертки в рабочих условиях эксплуатации | ±4,5 % |
| Пределы допускаемого значения погрешности коэффициентов развертки в рабочих условиях эксплуатации с растяжкой | ±6 % |
| Пределы допускаемого значения основной погрешности осциллографа при измерении временных интервалов для коэффициентов развертки 0,05; 0,1; 0,2 мкс/дел | ±5 % (с растяжкой) |
| Пределы допускаемого значения погрешности осциллографа при измерении временных интервалов для коэффициентов развертки 0,05; 0,1; 0,2 мкс/дел в рабочих условиях эксплуатации | ±7,5 % |
| Время нарастания ПХ, не более : - для коэффициентов отклонения (0,005 - 5) В/дел - для коэффициентов отклонения 1 и 2 мВ/дел для коэффициентов отклонения (0,005 - 2) В/дел с делителем 1:10 | 5 нс 35 нс 5 нс |
| Параметры входов каналов вертикального отклонения: - входное активное сопротивление - входное активное сопротивление с делителем 1:10 - входная емкость, не более - входная емкость с делителем 1:10, не более | (1±0,03) МОм (10±0,з) МОм 25 пФ 15 пФ |
| Диапазон частот синхронизации | от 10 до 75 МГц |
| Минимальный уровень сигнала, не более: - при внутренней синхронизации - при внешней синхронизации | 0,8 деления 0,2 В |
| Напряжение питающей сети переменного тока | (230±23) В частотой (50±1) Гц (220±11) В частотой (400±10) Гц (115±6) В частотой (400±10) Гц |
| Напряжение питания источника постоянного тока | (27±2,7) В |
| Потребляемая мощность, не более: - при питании от сети переменного тока - при питании от источника постоянного тока | 50 ВА 30 Вт |
| Габаритные размеры, не более | 295 х 130 х 405 мм |
| Масса осциллографа, не более | 4 кг |
| Нормальные условия эксплуатации осциллографа: - температура - влажность | от +15 до +25 о С от 30 до 80 % |
| Рабочие условия эксплуатации осциллографа: - температура - влажность, не более | от -30 до +50 о С 98 % при температуре +25 о С |
наносится на лицевую панель осциллографов методом офсетной печати, а также на титульный лист руководства по эксплуатации УШЯИ.411161.001-24 РЭ типографским способом.
Комплект поставки приведен в таблице 3.
Таблица 3
| Наименование, тип | Обозначение | Количество |
| Осциллограф С1-127 (ЖКИ) М | УШЯИ.411161.001-24 | 1 |
| Комплект ЗИП эксплуатационный: | Тг4.072.06-21 | 1 |
| - кабель N1; | Тг4.850.252 | 3 |
| - шнур питания 27 V; | УФЦИ.685631.004 | 1 |
| - шнур сетевой; | РУВИ.685612.017-01 | 1 |
| - крышка; | Тг7.852.552 | 1 |
| - вставка плавкая ВП2Б-1В-2,0 А-250 В; | АГ0.481.304 ТУ | 4 |
| - вставка плавкая ВП1-1-2,0 А-250 В; | АГ0.481.304 ТУ | 2 |
| - переход BNC-T; | BNC-T | 2 |
| - делитель 1:10. | НР-9250 | 2 |
| Эксплуатационная документация: | ||
| - руководство по эксплуатации; | УШЯИ.411161.001-24 РЭ | 1 |
| - формуляр. | УШЯИ.411161.001-24 ФО | 1 |
осуществляется по документу УШЯИ.411161.001-24 МП «Осциллограф С1-127 (ЖКИ) М. Методика поверки», утвержденному Белорусским государственным институтом метрологии 13.06.2016 г.
Основные средства поверки:
- калибратор осциллографов импульсный И1-9 (рег. № 5787-76), диапазон напряжения постоянного тока от 30 мкВ до 100 В, пределы допускаемой относительной погрешности установки напряжения постоянного тока ±0,25 %, диапазон периода следования импульсов от 100 нс до 10 с, пределы допускаемой относительной погрешности установки периода следования импульсов ±1 • 10-4;
- генератор испытательных импульсов И1-14 (рег. № 7512-79), диапазон периода следования импульсов от 0,1 до 10 мкс, пределы допускаемой относительной погрешности установки периода следования импульсов ±10 %, длительность фронта импульсов 1 нс (не более), диапазон длительности импульсов от 0,1 до 10 мкс, пределы допускаемой относительной погрешности установки длительности импульсов ±10 %, диапазон амплитуды импульсов от 0 до 20 В, пределы допускаемой относительной погрешности установки амплитуды импульсов ±10 %;
- генератор импульсов Г5-72 (рег. № 6701-78), диапазон периода следования импульсов от 20 нс до 10 мс, пределы допускаемой относительной погрешности установки периода следования импульсов ±10 %, длительность фронта импульсов 2 нс (не более, диапазон длительности импульсов от 5 нс до 500 мс, пределы допускаемой относительной погрешности установки длительности импульсов ±10 %, диапазон амплитуды импульсов от 0 до 10 В, пределы допускаемой относительной погрешности установки амплитуды импульсов ±10 %;
- генератор сигналов низкочастотный Г3-112/1 (рег. № 6703-02), диапазон частоты синусоидального сигнала от 10 Гц до 10 МГц, пределы допускаемой относительной погрешности установки частоты синусоидального сигнала ±5 %;
- генератор сигналов высокочастотный Г4-107 (рег. № 3891-73), диапазон частоты синусоидального сигнала от 12,5 до 400 МГц, пределы допускаемой относительной погрешности установки частоты синусоидального сигнала ±1 %; диапазон уровня выходного сигнала от 4 мВ до 1 В, пределы допускаемой относительной погрешности установки опорного уровня ±1 дБ.
приведены в эксплуатационном документе.
1 ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
2 ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения.
3 ГОСТ 12.2.091-2002 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования».
4 УШЯИ.411161.001-24 МП «Осциллограф С1-127 (ЖКИ) М. Методика поверки».
5 Техническая документация унитарного предприятия «Завод СВТ», Республика Беларусь.
