| Номер в госреестре | 65951-16 |
| Наименование СИ | Тензиометры |
| Обозначение типа СИ | К11, К100 и К100С |
| Изготовитель | ?ма "KRUSS GmbH", Германия |
| Год регистрации | 2016 |
| Срок свидетельства | 14.12.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Тензиометры К11, К100 и К100С (далее - тензиометры) предназначены для измерений поверхностного и межфазного натяжения жидкостей методом кольца Дью Нуи или пластины Вильгельми.
Принцип действия тензиометров основан на измерении максимального усилия для отрыва измерительного объекта (кольца или пластины с известной геометрией, сделанных из хорошо смачиваемого материала). При подъёме кольца жидкость стремится стечь с измерительного объекта, что приводит к постепенному утончению плёнки жидкости его отрыву. В качестве измерителя усилий, воздействующих на измерительный объект, используется встроенный силоизмерительный датчик. По величине измеряемой силы, действующей на измерительный объект при соприкосновении его с поверхностью жидкости, и известным геометрическим параметрам измерительного объекта рассчитывается поверхностное натяжение на границе раздела фаз. Результаты измерений выводятся на жидкокристаллический дисплей или на монитор персонального компьютера.

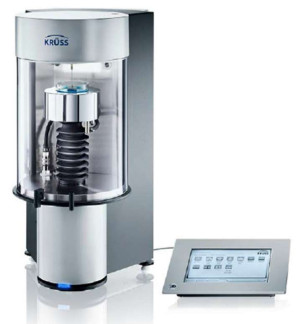

Конструктивно тензиометры представляют собой основной блок с рабочей камерой, изолируемой прозрачными дверцами. В рабочей камере установлен плоский столик или термостатируемая ячейка со встроенной магнитной мешалкой для образцов с приводом от шагового двигателя и лампа для подсветки. Измерительный объект подвешивается к чувствительному элементу весоизмерительного устройства. Управление тензиометром осуществляется от выносной панели управления. Пломбирование тензиометра не предусматривается.
Тензиометры К11 оснащены выносной панелью управления с сенсорным экраном и могут работать автономно. Тензиометры К100 и К100С оснащены выносной панелью управления без сенсорного экрана и подключаются к персональному компьютеру через стандартный интерфейс RS-232.
Тензиометры имеют программное обеспечение (ПО), включающее внутреннюю программу-прошивку и внешнюю программу LabDesk, устанавливаемую на выносную панель управления с сенсорным дисплеем (для тензиометра К11) или на персональный компьютер (для тензиометров К100 и К100С).
ПО LabDesk позволяет управлять элементами тензиометра (столиком, мешалкой, подсветкой) и собирать, обрабатывать, хранить, передавать и предоставлять измерительную информацию. Программное обеспечение не может быть модифицировано, но может быть обновлено. Новая версия программы LabDesk запрашивается у производителя и загружается через интерфейс RS232 в тензиометр и/или компьютер.
Идентификация программы осуществляется путем просмотра номера версии программного обеспечения на дисплее во время тестирования при включении тензиометра. Идентификационные данные ПО приведены в таблице.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | LabDesk |
| Номер версии (идентификационный номер) ПО | не ниже 3.2.2 |
| Цифровой идентификатор ПО | отсутствует |
Уровень защиты ПО и измерительной информации тензиометров от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Таблица 2
| Наименование параметра | Значение | ||
| К11 | К100 | К100С | |
| Диапазон измерений поверхностного натяжения, мН/м | от 1 до 999 | от 1 до 999 | от 1 до 999 |
| Диапазон показаний поверхностного натяжения, мН/м | от 1 до 999 | от 1 до 1999 | от 1 до 1999 |
| Пределы допускаемой абсолютной погрешности измерений поверхностного натяжения, мН/м | ±1 | ||
| Разрешение отображения результата измерений, мН/м | 0,01 | 0,001 | 0,01 |
| Параметры электропитания: - напряжение питания, В - номинальная частота питающего напряжения, Гц | от 100 до 240 50 | ||
| Г абаритные размеры (ширина х глубина х высота), мм, не более: | 300 х 390 х 585 | ||
| Масса, кг, не более | 21 | 24 | 24 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при 20 °С, %, не более | от 15 до 25 80 | ||
| Показатели надежности: - срок службы, лет, не менее | 5 | ||
наносится способом наклейки на корпус основного блока тензиометра, а также типографским способом на титульный лист Руководства по эксплуатации в верхней части слева.
Таблица 3
| Наименование | Количество, шт. | ||
| К11 | К100 | К100С | |
| Тензиометр | 1 | 1 | 1 |
| Выносная панель управления | — | 1 | 1 |
| Выносная панель управления с сенсорным экраном | 1 | 1* | 1* |
| Термостатируемая ячейка с магнитной мешалкой | 1* | 1 | 1 |
| Стандартная емкость для образца | 1 | 1 | 1 |
| Измерительный объект (кольцо или пластина) | 1 | 1 | 1 |
| Специальный подвес для наложения гирь | 1 | 1 | 1 |
| Кабель RS-232 для подключения к ПК | — | 1 | 1 |
| Эксплуатационная документация в составе: - Руководство по эксплуатации | 1 | 1 | 1 |
| - Методика поверки МП 55-233-2015 | 1 | 1 | 1 |
* - поставляется по заказу.
осуществляется по документу МП 55-233-2015 «Тензиометры К11, К100 и К100С. Методика поверки», утвержденному ФГУП «УНИИМ» «12» сентября 2016 г.
Основные средства поверки:
- эталонные гири класса точности F1 по ГОСТ OIML R 111-1-2009 массой от 0,1 до 4,0 г.
- эталонные гири класса точности F2 по ГОСТ OIML R 111-1-2009 массой от 0,1 до 8,0 г. Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
приведены в эксплуатационном документе.
1 ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы.
2 Техническая документация KRUSS GmbH, Германия.
| Зарегистрировано поверок | 17 |
| Поверителей | 3 |
| Актуальность данных | 22.11.2024 |
