| Номер в госреестре | 65953-16 |
| Наименование СИ | Рефлектометры |
| Обозначение типа СИ | ETDR 10, ETDR 10С, ETDR 10А |
| Изготовитель | Кооператив техники связи "Elektronika", Венгрия |
| Год регистрации | 2016 |
| Срок свидетельства | 14.12.2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Рефлектометры ETDR 10, ETDR 10С, ETDR 10А (далее - рефлектометры) предназначены для формирования измерительного сигнала в виде зондирующего импульса с заданной амплитудой и длительностью и измерения времени, затрачиваемого импульсом для прохождения по кабелю.

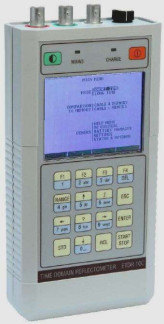

Рефлектометр представляет собой малогабаритной прибор, включающий в себя генератор импульсных сигналов и приемник, анализирующий поступающий на вход сигнал.
Принцип действия рефлектометра основан на принципе радара. Погрешность измерения времени, затрачиваемого импульсом для прохождения по кабелю и отражения его обратно от места обнаружения проблемы (неоднородности), определятся погрешностью встроенного кварцевого генератора. Измеренное время, преобразуется в расстояние для кабелей с установленной оператором скоростью распространения электрического сигнала (или типа кабеля). Отображаемая рефлектограмма показывает неоднородности импеданса вдоль всей длины кабеля. Прибор позволяет определить место возникновения следующих проблем на кабеле длиной до 32 км: обрыв проводников, короткое замыкание проводников, изменение типа кабеля (наличие вставок), плохие контакты, разбитость пар, изгибы, отводы и др.
Приборы выпускаются в трех модификациях: ETDR 10 - для симметричных кабелей, ETDR 10С - для коаксиальных кабелей, ETDR 10А для симметричных кабелей. Модификация: ETDR 10А имеет три версии: А1, А2 и А3.
Программное обеспечение (ПО) встроенное, с управляющими функциями. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014. Конструкция комплекса исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Запись ПО осуществляется в процессе производства. Доступ к внутренним частям комплекса, включая процессор, защищен конструкцией комплекса и этикеткой. Модификация ПО возможна только на предприятии изготовителя.
| Модификации прибора | ETDR 10 | ETDR 10С | ETDR 10А |
| Идентификационное наименование ПО | etdr 10 | etdr 10с | etdr 10а |
| Номер версии (идентификационный номер) ПО | не ниже 4.10 | не ниже 3.40 | не ниже 2.08А1/2.08А2/2.08А3 |
| Цифровой идентификатор ПО | - | - | - |
Таблица 2 - Метрологические характеристики
| Характеристика | Значение | ||||
| ETDR 10 | ETDR 10С | ETDR 10А | |||
| А1 | А2 | А3 | |||
| Частота тактового сигнала, Гц | 4915200 | ||||
| Пределы допускаемой абсолютной погрешности по частоте тактового сигнала, Гц | ±500 | ||||
| Диапазоны расстояний'для определения места повреждения, м | 16, 32, 64, 160, 320, 640, 1600, 3200, 6400, 16000, 32000 | ||||
| Разрешающая способность при определении места повреждения относительно диапазона, % - без функции увеличения масштаба - с функцией увеличения масштаба | 0,3 0,06 | 0,53 0,11 | 0,3 0,06 | ||
| Пределы допускаемой погрешности определения расстояния относительно диапазона1, % | 0,2 | 0,4 | 0,2 | ||
| Длительность зондирующего импульса, нс - для непупинизированного кабеля - для пупинизированного кабеля | 3-6000 | ||||
| 330000 | - | - | 330000 | - | |
| Максимальная амплитуда зондирующего импульса, В | 12±1,2 | 4±0,4 | 10±1,0 | ||
| Импеданс (номинальное значение), Ом | 120 | 50; 75; 93 | 100 120 135 150 | 100 135 150 600 | 100 120 135 150 |
| Максимально допустимое напряжение на входе, В переменного тока, 50 Гц (эфф. напр.) постоянного тока | 350 500 | 250 400 | 350 500 | 200 | 350 500 |
| Диапазон температур окружающей среды, °C - рабочий - транспортирования и хранения | от 0 до +50 от -20 до +70 | ||||
| Габариты (длинахширинахвысота), мм, не более | 200х100x40 | ||||
| Масса, кг, не более | 0,8 | ||||
Питание - от встроенной аккумуляторной батареи или через сетевой адаптер от сети переменного тока напряжением (220±22) В, частотой (50±1) Гц.
По требованиям к электробезопасности и электромагнитной совместимости (по помехоэмиссии для оборудования класса Б) прибор соответствует ГОСТ 22261-94 и ГОСТ Р 51522.1-2011.
наносится на заднюю сторону прибора в виде наклеиваемой этикетки и на руководство по эксплуатации типографским способом.
| Таблица 4 - Комплектность прибо | ров | |||
| Наименование | Обозначение | Колич. | ||
| Рефлектометр | ETDR 10 | ETDR 10С | ETDR 10А | 1 |
| Сетевой адаптер | Y 146-001 | Y 146-029 | Y146-029 | 1 |
| Измерительные кабели | 365-500-000 -1 шт. | Y107-268 -3 шт. | Y107-367 - 1 шт. Y107-368 - 1 шт. | * |
| Руководство по эксплуатации | ОМ 418-000-000 | ОМ 407-000-000 | ОМ 464-000-001А ОМ 464-000-002А ОМ 464-000-003А | 1 |
| Методика поверки | 1 | |||
| Сумка для переноски прибора и принадлежностей | Y147-007 | 1 | ||
* Количество комплектов кабелей (для ETDR 10) и кабелей указанного типа (для ETDR 10С и ETDR 10 А) указано в колонке таблицы «Обозначение».
осуществляется по документу МП 65953-16 «Рефлектометры ETDR 10, ETDR 10С, ETDR 10А. Методика поверки», утвержденному ФГУП ЦНИИС 21.09.2016 г.
Основные средства поверки:
- частотомер электронно-счетный Ч3-63/1, регистрационный № 9084-90;
- осциллограф цифровой GDS-2202, регистрационный № 33756-07.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью
Знак поверки наносится в виде оттиска поверительного клейма на свидетельство о поверке.
приведены в эксплуатационных документах.
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 51522.1-2011 Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний
Техническая документация фирмы-изготовителя - Кооператива техники связи ELEKTRONIKA, Венгрия.
| Зарегистрировано поверок | 7 |
| Поверителей | 2 |
| Актуальность данных | 17.09.2024 |
