| Номер в госреестре | 65954-16 |
| Наименование СИ | Комплексы измерительные ВЧ-связи |
| Обозначение типа СИ | ЕТ 91, ЕТ 92 |
| Изготовитель | Кооператив техники связи "Elektronika", Венгрия |
| Год регистрации | 2016 |
| Срок свидетельства | 14.12.2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительные ВЧ-связи ЕТ 91, ЕТ 92 предназначены для измерения уровней мощности синусоидального или шумового сигнала, импеданса, затухания несогласованности и асимметрии в оборудовании систем передачи с частотным разделением каналов емкостью до 600 каналов, систем передачи по силовым линиям, систем тональной частоты и систем связи с частотной манипуляцией (FSK).

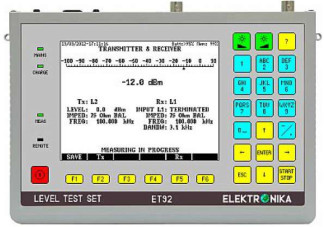

Комплексы измерительные ВЧ-связи ЕТ 91, ЕТ 92 (далее - комплексы) представляют собой малогабаритные приборы с микропроцессорным управлением, работающие от встроенных аккумуляторных батарей или от сети переменного тока через внешний адаптер. Комплексы выпускаются в виде двух моделей: ЕТ 91 работает в диапазоне частот от 100 Гц до 2,4 МГц, ЕТ 92 - в диапазоне частот от 100 Гц до 6 МГц, они объединяют в себе генератор нормированных электрических аналоговых испытательных сигналов и приемник -измерительное устройство с переключаемым входным (75, 135, 150, 600, >3700 Ом) и выходным (0, 75, 135, 150, 600 Ом) импедансом.
Принцип действия комплекса основан на воспроизведении эталонной частоты задающим генератором с встроенным кварцевым источником частоты, формировании на выходе комплекса синусоидальных одночастотных или многочастотных сигналов в заданном диапазоне частот с заданным уровнем мощности и измерении уровней мощности синусоидального или шумового сигнала, поступающего на вход, в широкополосном и селективном режимах. Имеются встроенные мостовые схемы, позволяющие выполнять измерения импеданса, затухания несогласованности и асимметрии. Имеется режим анализа спектра (в нескольких диапазонах частот), режимы измерения широкополосного шума с встроенным псофометрическим фильтром (согласно рекомендации МСЭ-Т О.41) и набором полосовых фильтров в диапазонах от 0,1 до 2400 (6000) кГц, характеристики которых не нормируются; режим измерения защищенности от переходов. Имеются также режимы (по дополнительному заказу), не имеющие нормированных метрологических характеристик, определения в каналах тональной частоты (от 200 до 3700 Гц) группового времени прохождения, фазового джиттера и сдвига частоты и регистрации импульсных помех и кратковременных перерывов.
Предусматривается передача результатов на накопитель памяти или с помощью дополнительного программного обеспечения (ПО) на персональный компьютер (РС) через USB-порт.
Программное обеспечение (ПО) встроенное, с управляющими функциями. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014. Конструкция комплекса исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Запись ПО осуществляется в процессе производства. Доступ к внутренним частям комплекса, включая процессор, защищен конструкцией комплекса и этикеткой. Модификация ПО возможна только на предприятии изготовителя.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| ЕТ 91SW | ЕТ 92SW | |
| Идентификационное наименование ПО | SW 437 | SW 443 |
| Номер версии (идентификационный номер) ПО | не ниже 2.06 | не ниже 2.36 |
| Цифровой идентификатор ПО | - | - |
Метрологические и технические и характеристики
Таблица 2 - Метрологические характеристики
| Характеристика | Значение | |
| Модель | ЕТ 91 | ЕТ 92 |
| Диапазон частот, кГц | от 0,1 до 2400 | от 0,1 до 6000 |
| включ. | включ. | |
| Пределы допускаемой абсолютной погрешности | 2-10-6 -f±0,001 | |
| выходного сигнала по частоте, кГц, | ||
| где f - номинальное значение частоты сигнала | ||
| Диапазон уровней выходного сигнала, дБм | ||
| - при импедансе 600 Ом | от -40 до +4 | от -50 до +4 |
| - при остальных значениях импеданса | от - 40 до +10 | от -50 до +10 |
| Пределы допускаемой относительной погрешности | ||
| уровня выходного сигнала 0 дБм на частоте >200 Гц, дБ: | ±0,3 | |
| Диапазон измерения уровней сигнала, дБм | ||
| - в широкополосном режиме с выбранным полосовым фильтром | от -100 до +10 | |
| - в селективном режиме с полосой 20 Гц | от -120 до +10 | |
| Полоса пропускания на уровне 3 дБ в режимах | 20, 200, 1740, 1950, 3100 | |
| селективного измерения, Гц | ||
| Пределы допускаемой относительной погрешности | ||
| измерения уровня сигнала 0 дБм на частоте >200 Гц, дБ | ±0,3 | |
| Затухание псофометрического фильтра относительно частоты 0,8 кГц, дБ, | ||
| на частотах, кГц: | ||
| 0,1 | >41 | |
| 0,2 | 21,0±2 | |
| 0,3 | 10,6±1 | |
| 0,5 | 3,6±1 | |
| 0,8 | 0 | |
| 1,0 | 1±1 | |
| 3,0 | 5,6±1 | |
| 3,5 | 8,5±2 | |
| 4,0 | 15,0±3 | |
| 5,0 | >36 | |
| 6,0 | >43 | |
| Диапазон измерения затухания асимметрии, дБ | от 0 до 40 | - |
| Пределы допускаемой относительной погрешности измерения затухания асимметрии (40 дБ), дБ | - | |
| - от 0,2 до 9,9 кГц | ±2 | |
| - от 10 до 2400 кГц | ±1 | |
| Диапазон измерения затухания несогласованности, дБ | от 0 до 40 | - |
| Пределы допускаемой относительной погрешности измерения затухания несогласованности (20 дБ), дБ | - | |
| - от 0,2 до 9,9 кГц | ±2 | |
| - от 10 до 500 кГц | ±1 | |
| - от 10 до 2400 кГц | ±2 | |
| Диапазон измерения импеданса, Ом | - | |
| - от 10 до 2400 кГц | от 50 до 400 | |
| - от 0,1 до 9,9 кГц | от 300 до 1600 | |
| Пределы допускаемой абсолютной погрешности измерения импеданса Z, Ом, не более | - | |
| - от 0,2 до 9,9 кГц | ±0,1-Z+5 | |
| - от 10 до 2400 кГц | ±0,05-Z+5 | |
Таблица 3 - Технические характеристики
| Характеристика | Значение |
| Рабочие условия применения: - температура окружающей среды, °C - относительная влажность воздуха, % | от +5 до +40 от 5 до 95 |
| Условия транспортирования и хранения: - температура окружающей среды, °C - относительная влажность воздуха при 45 °C, % | от -25 до +55 95 |
| Габаритные размеры (длинахширинахвысота), мм | 224х160х74 |
| Масса, включая батарейный блок, кг, не более | 1,5 |
По условиям эксплуатации комплексы удовлетворяют требованиям, предъявляемым к аппаратуре группы 3 ГОСТ 22261-94.
Питание комплексов осуществляется от сети переменного тока через сетевой адаптер 100-240)/= 15 В (макс. 1,0 А) или от внутреннего источника питания (блок NIMH аккумуляторных батарей).
наносится на заднюю сторону комплекса в виде наклеиваемой этикетки и на руководство по эксплуатации типографским способом.
Таблица 4 - Комплектность комплексов
| Наименование | Обозначение | Колич. | |
| Комплекс измерительный ВЧ-связи | ЕТ 91 | ЕТ 92 | 1 |
| Сетевой адаптер | Y 146-025EU | 1 | |
| Измерительные кабели: симметричные и коаксиальные | Y107-213 Y107-268 | Y107-420 Y107-268 | 4 |
| Кабель USB-порта | Y107-269 | 1 | |
| USB-накопитель | Y146-019 | 1 | |
| Руководство по эксплуатации | ОМ 437-011-004R OM-443 -013-009R | 1 | |
| Методика поверки | 1 | ||
| Сумка для переноски прибора и принадлежностей | Y147-014 | 1 | |
осуществляется по документу МП 65954-16 «Комплексы измерительные ВЧ-связи ЕТ 91, ЕТ 92. Методика поверки», утвержденному ФГУП ЦНИИС 21 сентября 2016 г.
Основные средства поверки:
- частотомер электронно-счетный Ч3-63/1 (регистрационный № 9084-90);
- вольтметр переменного тока диодный компенсационный В3-49 (регистрационный № 5477-76).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью
Знак поверки наносится в виде оттиска поверительного клейма на свидетельство о
поверке.
приведены в эксплуатационных документах.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
Техническая документация кооператива техники связи "ELEKTRONIKA", Венгрия.
